Руководство по летной эксплуатации самолета Ан-2


Определение режима работы двигателя

Крейсерские режимы полета для взлетной массы до 5 250 кг.

Крейсерские скорости самолета в горизонтальном полете находятся в пределах от 145 до 225 км/ч по прибору.

Режимы работы двигателя, обеспечивающие указанные скорости, находятся в следующих пределах:

  • мощность двигателя от 40 до 70% номинальной;
  • частота вращения вала двигателя от 1 500 до 1 800 в минуту;
  • давление наддува от 530 до 760 мм рт. ст.;
  • расход топлива от 117 до 220 л/ч.

В указанном диапазоне скоростей горизонтального полета есть несколько характерных режимов:

1. Режим наибольшей продолжительности полета

На этом режиме часовой расход топлива наименьший. Он соответствует скорости по прибору 145 км/ч. При работе двигателя на режиме 1 500 об/мин для такой скорости в зависимости от высоты и полетной массы необходимо устанавливать давление наддува от 530 до 600 мм рт. ст.

Расход топлива на таком режиме работы двигателя (также в зависимости от высоты и полетной массы) составляет от 110 до 150 л/ч.

Чем меньше высота полета, тем меньше часовой расход топлива для постоянной скорости по прибору. Поэтому наибольшей продолжительности полета с определенным запасом топлива можно достичь только у земли.

2. Режим наибольшей дальности полета

На этом режиме километровый расход топлива наименьший. Он соответствует скоростям по прибору от 147 до 175 км/ч и зависит только от полетной массы: для массы 5 250 кг скорость по прибору 175 км/ч, а для массы 4 000 кг — 147 км/ч.

При работе двигателя на режиме 1 500 об/мин для таких скоростей необходимо давление наддува от 530 до 650 мм рт. ст. Расход топлива на этом режиме около 0,83 л/км.

На указанных скоростях (по прибору) километровый расход топлива почти одинаков на всех высотах, поэтому дальность полета с определенным запасом топлива практически одинакова на всех высотах.

Режим наибольшей дальности следует применять в таких полетах по маршруту, когда время не ограничено и первостепенное значение имеет экономия топлива.

3. Режим наибольшей крейсерской мощности

Наибольшая из крейсерских мощностей, которую можно использовать в длительных полетах, соответствует 70% номинальной мощности двигателя. Крейсерская скорость в горизонтальном полете на этом режиме двигателя наибольшая.

Скорость по прибору изменяется в зависимости от высоты и полетной массы в пределах от 200 до 225 км/ч, а истинная воздушная скорость — от 210 до 240 км/ч.

Мощность, равная 70% номинальной, получается при работе двигателя на режиме 1 800 об/мин с наддувом 690-760 мм рт. ст.

Давление наддува 690 мм рт. ст. соответствует полету на высоте 3 000 м, а 760 мм рт. ст. — полету у земли. Расход топлива при этом составляет 220 л/ч, а километровый расход — от 0,92 до 1,04 л/км.

Наибольшую крейсерскую мощность разрешается применять в тех случаях, когда необходимо получить возможно большую скорость в течение длительного времени полета.

В рейсовых полетах по расписанию можно использовать любой режим — от режима наибольшей дальности до режима наибольшей крейсерской мощности.

Все допустимые крейсерские режимы указаны в табл. 3 «Крейсерские режимы горизонтального полета на самолете Ан-2». В этой таблице для каждого значения скорости даются наивыгоднейшие числа оборотов двигателя и величины давления наддува в зависимости от полетной массы и высоты. Выбор того или иного режима зависит от времени, заданного расписанием.

Например, если заданное расписанием время предусматривает путевую скорость 180 км/ч, а полет происходит со встречным ветром 20 км/ч, то в таблице нужно найти режим, соответствующий истинной воздушной скорости 200 км/ч.

Если при этом полетная масса 4 500 кг, а высота 1 000 м, то наивыгоднейший режим работы двигателя, обеспечивающий истинную воздушную скорость 200 км/ч, будет: n = 1 540 об/мин, Рк = 680 мм рт. ст.

Скорость по прибору получается 192 км/ч, а расход топлива 167 л/ч.

Всего в табл. 3 указано 86 режимов горизонтального полета для четырех полетных масс и пяти высот. Высоты в таблице указаны при стандартной температуре (т. е. при условии, что температура воздуха у земли +15°С и с увеличением высоты на каждую тысячу метров она уменьшается на 6,5°). Если фактическая температура отличается от стандартной более чем на 10°С, то в случае определения режима работы двигателя по данной таблице скорость полета не будет соответствовать заданному режиму работы двигателя.

Таблица 3. Крейсерские режимы горизонтального полета на самолете Ан-2

Полетная масса, кг Режим наименьшего километрового расхода горючего Высота полета, м при температуре по СА
n, об/мин Pк, мм рт.ст. Vпр, км/ч Vист, км/ч Q, л/ч q, л/км
5250 1500 675 175 176 153 0,87 У земли
1500 670 175 180 155 0,86 500
1510 660 175 184 158 0,86 1000
1535 650 175 193 166 0,86 2000
1575 640 175 203 174 0,86 3000
5000 1500 650 170 171 147 0,86 У земли
1500 645 170 175 149 0,85 500
1500 640 170 179 151 0,84 1000
1505 630 170 187 157 0,84 2000
1530 625 170 197 164 0,83 3000
4500 1500 585 159 160 134 0,84 У земли
1500 580 159 164 136 0,83 500
1500 575 159 168 138 0,82 1000
1500 575 159 177 143 0,81 2000
1500 575 159 185 148 0,8 3000
4000 1500 535 147 149 120 0,81 У земли
1500 535 147 152 123 0,81 500
1500 530 147 156 126 0,81 1000
1500 530 147 164 133 0,81 2000
1500 530 147 172 137 0,8 3000
Полетная масса, кг Истинная воздушная скорость, км/ч
180 190
n, об/мин Pк, мм рт.ст. Vпр, км/ч Q, л/ч n, об/мин Pк, мм рт.ст. Vпр, км/ч Q, л/ч
5250 1510 690 179 157 1575 715 191 174
1500 665 175 155 1550 705 186 170
- - - - 1540 680 181 167
- - - - - - - -
- - - - - - - -
5000 1500 675 179 153 1540 710 191 167
1500 655 175 152 1535 695 186 164
1500 645 171 152 1520 670 181 161
- - - - 1510 635 172 158
- - - - - - - -
4500 1500 650 179 146 1510 695 191 159
1500 630 175 145 1500 665 186 155
1500 610 171 144 1500 645 181 153
1500 585 162 144 1500 610 172 150
- - - - 1500 590 163 150
4000 1500 615 179 141 1500 665 191 151
1500 600 175 141 1500 645 186 149
1500 585 171 140 1500 620 181 147
1500 555 162 140 1500 585 172 144
1500 540 154 140 1500 560 163 144
Полетная масса, кг Наибольший крейсерский режим 70% номинальной мощности Высота полета, м при температуре по СА
n, об/мин Pк, мм рт.ст. Vпр, км/ч Vист, км/ч Q, л/ч q, л/км
5250 1800 760 212 210 220 1,05 У земли
1800 750 211 214 220 1,03 500
1800 740 210 218 220 1,01 1000
1800 720 204 223 220 0,99 2000
1800 690 198 227 220 0,97 3000
5000 1800 760 214 212 220 1,04 У земли
1800 750 212 215 220 1,02 500
1800 740 210 218 220 1,02 1000
1800 720 206 225 220 0,98 2000
1800 690 201 231 220 0,95 3000
4500 1800 760 218 215 220 1,02 У земли
1800 750 217 219 220 1 500
1800 740 214 222 220 0,99 1000
1800 720 211 230 220 0,96 2000
1800 690 206 236 220 0,93 3000
4000 1800 760 223 219 220 1 У земли
1800 750 221 223 220 0,99 500
1800 740 219 227 220 0,97 1000
1800 720 215 234 220 0,94 2000
1800 690 210 240 220 0,92 3000
Полетная масса, кг Истинная воздушная скорость, км/ч
200 210
n, об/мин Pк, мм рт.ст. Vпр, км/ч Q, л/ч n, об/мин Pк, мм рт.ст. Vпр, км/ч Q, л/ч
5250 1665 740 202 191 - - - -
1650 720 196 185 1750 745 207 210
1635 710 192 183 1710 725 202 202
1590 670 182 176 1675 695 192 192
1555 635 172 172 1640 655 181 183
5000 1660 735 202 187 1780 755 212 216
1620 715 196 180 1710 735 207 203
1600 705 192 177 1690 720 202 197
1550 660 182 170 1610 690 192 187
1535 630 172 166 1600 645 181 177
4500 1600 720 202 177 1710 750 212 202
1555 705 196 171 1675 725 207 192
1540 680 192 167 1650 710 202 185
1515 640 182 160 1585 670 192 175
1500 610 172 155 1510 615 181 157
4000 1540 710 202 167 1665 735 212 189
1520 685 196 161 1630 715 207 182
1510 660 192 158 1585 700 202 176
1500 615 182 152 1535 650 192 165
1500 590 172 150 1505 615 181 157

Более точно наивыгоднейшие режимы полета можно определять по крейсерскому графику (рис. 2). На крейсерском графике можно также учитывать ухудшение аэродинамических качеств конкретного самолета и вводить соответствующую поправку, так как таблица составлена по данным эталонного самолета.


Крейсерский график

Основное назначение крейсерского графика состоит в определении наивыгоднейшего режима работы двигателя и расхода топлива для горизонтального полета на любой крейсерской скорости, любой высоте полета и при всех допускаемых полетных массах самолета.

Описание крейсерского графика

В верхней части графика помещена шкала высот по прибору (H760). В нижней части помещена шкала скоростей по прибору, не имеющему ни инструментальной, ни аэродинамической поправок. Скорость, отсчитанная по такому «идеальному» прибору, называется индикаторной, а шкала на графике имеет обозначение Vi.

Выше ее нанесена шкала скоростей по действительному прибору. Она обозначена Vnp. Разница между отсчетами по шкалам Vi и Fnp составляет аэродинамическую поправку к указателю скорости. Инструментальную поправку указателя скорости следует учитывать отдельно для каждого экземпляра прибора.

В левой части графика помещается шкала высот по стандартной атмосфере (СА), обозначенная буквой HΔ. В условиях стандартной атмосферы высота определяется по плотности воздуха, т.е. с учетом и давления, и температуры. Поэтому высоту по СА называют еще высотой по плотности воздуха. Посередине графика нанесено одиннадцать наклонных линий, обозначающих температуру наружного воздуха от +60°С до —50°С. Средняя из этих линий, обозначающая 0°С, — более жирная (для удобства ориентировки при отсчете температур).

Взаиморасположение линий температур и шкалы высот рассчитано так, что сочетание любой высоты по прибору (по давлению) и одной из линий температуры определяет высоту по плотности воздуха, т. е. по стандартной атмосфере.

Кривые тонкие линии, оцифрованные от 130 до 250 км/ч, обозначают истинную воздушную скорость самолета. Для каждой высоты и каждой температуры наружного воздуха получается свое соотношение между скоростью по прибору (на шкале Vпр) и истинной воздушной скоростью.

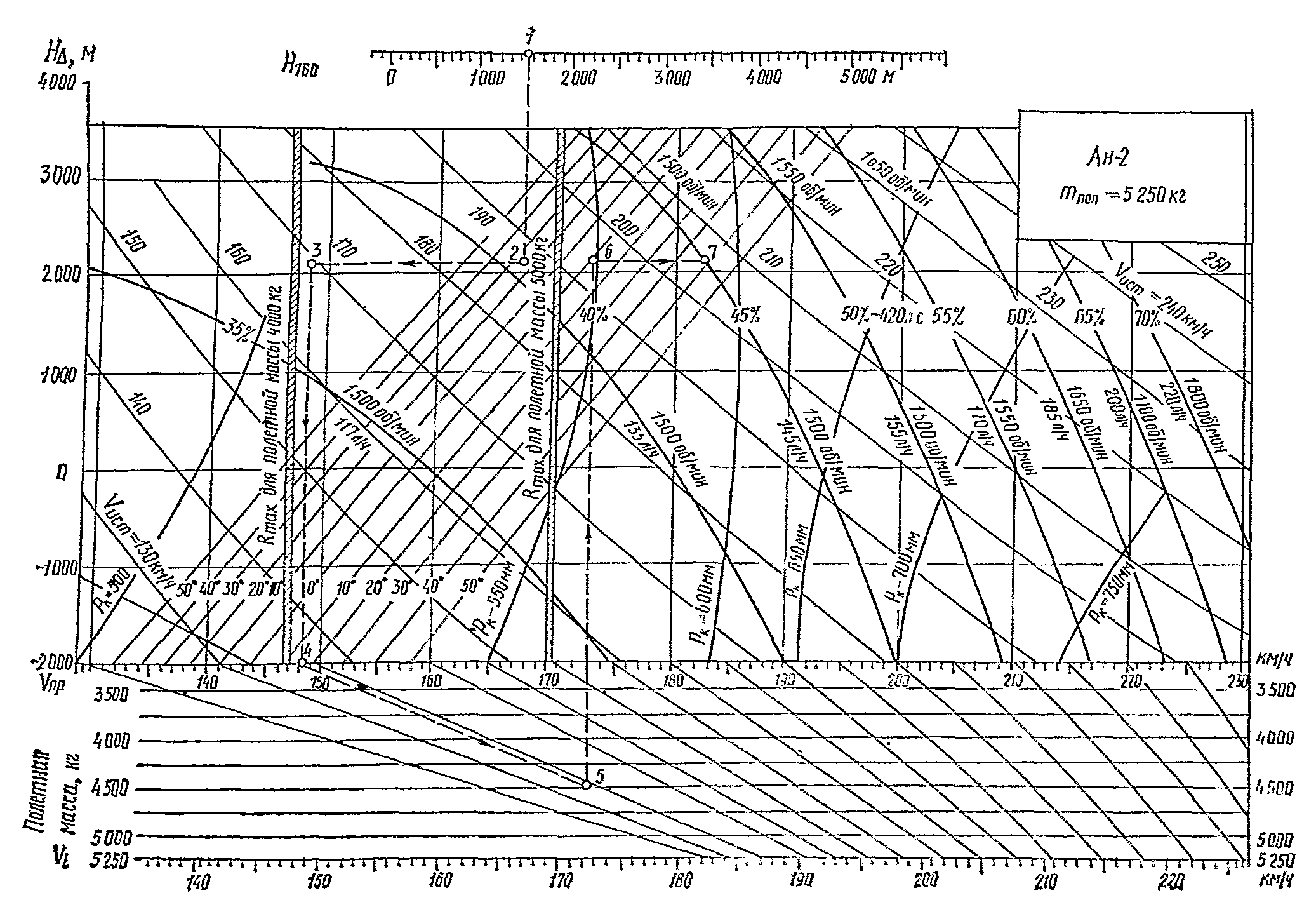

График крейсерских режимов

Рис.2. График крейсерских режимов

На описанную основу графика наложены характеристики двигателя. Жирными линиями показана мощность двигателя (в процентах от поминальной). На каждой из линий указаны своя частота вращения вала двигателя и свой часовой расход топлива. Диапазон крейсерских мощностей, нанесенных на графике, находится в пределах от 35 до 70%, а часовой расход топлива — от 117 до 220 л/ч. Частоты вращения вала двигателя обозначены в пределах от 1 500 до 1 800 об/мин.

В соответствии с мощностью и частотой вращения на графике нанесено шесть кривых линий, изображающих давление наддува в пределах от 500 до 750 мм рт.ст.

Две заштрихованные узкие полосы, обозначенные буквами Rmax, ограничивают скорости горизонтального полета, соответствующие наименьшему километровому расходу топлива. Левая из этих полос относится к полетной массе 4 000 кг, а правая — к 5 000 кг. Другие полетные массы размещаются между указанными крайними значениями; их находят интерполяцией. Для полетной массы 5 250 кг эта полоса переместится вправо на 4 деления.

В нижней части крейсерского графика размещен вспомогательный график, учитывающий необходимое изменение режима работы двигателя в зависимости от полетной массы.

Решение типовых задач по крейсерскому графику

Чтобы облегчить пользование крейсерским графиком, разберем несколько типовых задач.

Задача 1. Задано выдержать время полета строго по расписанию. Вылет и 10 ч 00 мин, посадка в 12 ч 57 мин. Продолжительность полета но расписанию 2 ч 57 мин, расстояние между аэропортами 550 км. Истинный путевой угол воздушной трассы 260°, а прогноз ветра по высотам такой, какой указан в схеме расчета наивыгоднейшей высоты полета (см. табл. 1).

Высоту эшелона, по согласованию с диспетчером, выбираем 1 500 м, н соответствии с наивыгоднейшей высотой. По условиям задания средняя скорость от взлета до посадки должна быть 550 км : 2 ч 57 мин ≈ 186 км/ч.

Чтобы определить необходимую путевую скорость в горизонтальном полете, нужно учесть потерю времени на маневрирование в районе аэропортов после взлета и перед посадкой (4 мин) и дополнительную затрату времени на набор высоты (по 2 мин на каждые 1 000 м). Общая потеря времени 4 + 3 = 7 мин, а путевая скорость в горизонтальном полете должна быть 550 км : 2 ч 50 мин ≈ 194 км/ч.

На выбранной высоте, согласно расчету по табл. 1, составляющая скорости ветра (W-V) оказывается попутной и равна 36 км/ч. Следовательно, истинная воздушная скорость в горизонтальном полете должна быть 194-26 = 168 км/ч.

Скорость по прибору, режим работы двигателя и расход топлива определяем по крейсерскому графику для истинной воздушной скорости 168 км/ч и полетной массы в начале пути 4 500 кг. Температуру воздуха на высоте 1 500 м подсчитываем по температурному градиенту, зная температуру на земле, или определяем ее непосредственно в полете. Для примера берем температуру воздуха +25°С.

Решение примера (см. рис.2). От деления, соответствующего высоте по прибору 1 500 м (точка 1), идем вертикально вниз до линии, которая соответствует температуре воздуха +25°С (точка 2). На этом уровне читаем высоту по плотности воздуха 2 100 м. Затем идем горизонтально влево до линии истинной воздушной скорости 168 км/ч (точка 3). Далее опять опускаемся вертикально вниз до шкалы скоростей по прибору (точка 4), где читаем Vпр = 148 км/ч.

Теперь можно определить режим работы двигателя. Для этого на заданной скорости по прибору 148 км/ч нужно пойти параллельно наклонным линиям до полетной массы 4 500 кг (точка 5), затем подняться вертикально вверх до высоты по плотности воздуха 2 100 м (точка 6). В полученной точке читаем: необходимая мощность двигателя равна 42% номинальной, частота вращения вала 1 500 об/мин, давление наддува 550 мм рт.ст., расход топлива 139 л/ч.

Задача 2. Задан режим наименьшего километрового расхода топлива. В полете на высоте 1 200м с полетной массой 5 000 кг при температуре воздуха +10oC требуется найти скорость и режим работы двигателя, при которых расход топлива на километр пути будет наименьшим.

Решение. От высоты 1 200 м опускаемся вертикально вниз до пересечения с линией температуры +10oC. Затем идем горизонтально вправо до линии Rmax для полетной массы 5 000 кг, где читаем истинную воздушную скорость 182 км/ч. Далее опускаемся вертикально вниз до шкалы Vпр и здесь читаем скорость по прибору 170 км/ч.

Чтобы определить режим работы двигателя для найденной скорости по прибору 170 км/ч пойти по направлению наклонных линий до полетной массы 5 000 кг, а затем подняться вертикально до того уровня высоты по СА, на котором линия высоты по прибору перескается с линией температуры воздуха.

В полученной точке читаем: мощность 49% номинальной, расход топлива — 153 л/ч, частота вращения вала двигателя — 1 500 об/мин, давление наддува — 635 мм рт.ст.

Задача 3. Задана мощность двигателя. При контроле летных данных самолета, когда требуется определить, не уменьшилась ли скорость самолета в результате длительной эксплуатации и многократных ремонтов, можно воспользоваться крейсерским графиком. Для этого нужно установить определенный режим работы двигателя (один из указанных в крейсерском графике) и измерить скорость горизонтального полета на этом режиме.

Если измеренная скорость отличается от скорости, отсчитанной по графику, не больше чем на 3%, то самолет признается нормальным по скорости.

Пример. Требуется определить скорость самолета с полетной массой 4 000 кг на высоте 1 000 м при температуре воздуха —10°С и мощности двигателя 60% номинальной.

Решение. От деления, соответствующего высоте по прибору 1 000 м, опускаемся вертикально вниз до линии температуры воздуха —10°С, Далее движемся горизонтально вправо до линии мощности 60 %. В полученной точке читаем режим работы двигателя:

n = 1 650 об/мин, Рк = 725 мм рт. ст.

От этой точки идем вертикально вниз до линии полетной массы 4 000 кг, а от нее — вверх по наклонным линиям до шкалы Vnp, где читаем: скорость по прибору 209 км/ч.

Для тщательной проверки летных данных самолета нужно строго учитывать инструментальные поправки указателя скорости, тахометра и указателя наддува, а сам полет должен проходить в спокойной атмосфере.

Применение крейсерского графика для самолетов с ухудшенными аэродинамическими качествами.

В результате длительной эксплуатации аэродинамические характеристики самолета могут заметно ухудшаться. На таких самолетах скорость полета на определенном режиме работы двигателя меньше, чем рассчитанная по крейсерскому графику.

Чтобы пользоваться эталонным крейсерским графиком (см. рис. 2) для расчета режимов полета на самолетах с ухудшенной аэродинамикой, нужно точно знать, на сколько уменьшилась скорость самолета.

Чтобы определить это, нужно в одном из полетов точно замерить скорость по прибору на любом из крейсерских режимов работы двигателя, указанных в графике. Затем сравнить замеренную скорость с полученной при расчете по крейсерскому графику для того же режима работы двигателя, с той же полетной массой, на той же высоте и при той же температуре. При замере скорости нужно учитывать инструментальные поправки тахометра, указателя наддува и указателя скорости.

Разность между фактически замеренной скоростью по прибору и скоростью по прибору, отсчитанной по крейсерскому графику, составляет поправку к скорости для данного экземпляра самолета.

Чтобы определить режим работы двигателя для получения заданной скорости на этом самолете, нужно в схеме решения задач по крейсерскому графику добавить одно действие, а именно: точку о (например, в задаче 1) перенести горизонтально вправо по шкале на величину поправки к скорости и здесь прочитать режим работы двигателя.

Если, например, известно, что крейсерские скорости какого-нибудь самолета на 10 км/ч меньше, то, решая задачу 1, перенесем точку 6 вправо на 10 км/ч (точка 7). Найдем, что для получения истинной воздушной скорости 165 км/ч нужны: мощность, равная 45 % номинальной, частота вращения вала двигателя 1 500 об/мин и давление наддува 590 мм рт. ст. Расход топлива при этом будет 145 л/ч вместо 139 л/ч, какой был в точке 6 для самолета с нормальными летными характеристиками..

Установка на самолет Ан-2 сельскохозяйственной аппаратуры ухудшает его аэродинамические качества и вызывает уменьшение скорости полета.

В длительных полетах (перелет с базового аэродрома на обрабатываемые участки и обратно) необходимо при пользовании крейсерским графиком учитывать, что индикаторная скорость Vi самолета при установке на нем сельскохозяйственной аппаратуры (опрыскивателя или опыливателя тоннельного типа) уменьшается на 25 км/ч.
