Руководство по летной эксплуатации самолета Як-52


Масляная система

Масляная система самолета предназначена для подачи смазки к трущимся деталям двигателя и их охлаждения. В качестве смазки для двигателя М-14П применяется масло МС-20 (ГОСТ 1013-49).

Принципиальная схема маслосистемы

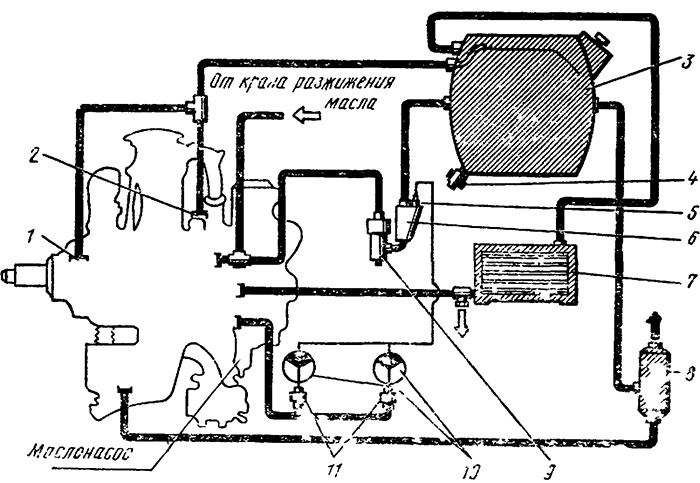

Рис. 1 Принципиальная схема маслосистемы:

1 — передний суфлер двигателя; 2 — задний суфлер двигателя; 3 — маслобак; 4 — сливной кран маслобака; 5 — приемник температуры П-1; 6 — маслокарман; 7 — воздушно-масляный радиатор; 8 — суфлерный бак; 9 — маслофильтр; 10 — указатели из комплекта ЭМИ-ЗК; 11 — приемники давления масла П-15Б

Масляная система самолета состоит из насоса, бака емкостью 20 литров, фильтров, суфлерного бака, радиатора 2281 В, маслопроводов, приемников и двух комплектов указателей давления и температуры масла. К масляной системе подключена система разжижения масла бензином с краном разжижения (изд. 772).

Циркуляция масла в системе принудительная и осуществляется двухступенчатым шестеренчатым насосом, установленным на задней крышке картера двигателя.

Маслопроводы выполнены из гибких шлангов и жестких трубопроводов.

Во время работы двигателя масло из бака самотеком поступает по шлангу в фильтр и профильтрованное — на вход к маслонасосу. Затем нагнетающая ступень насоса подает масло под давлением в двигатель. В нем оно проходит по каналам, а также через зазоры между трущимися поверхностями деталей и форсунками направленной смазки. Затем масло стекает в отстойник двигателя, а из него через фильтр-сигнализатор раннего обнаружения стружки забирается откачивающей ступенью насоса, прокачивается через радиатор и охлажденное подается в бак. В нём масло стекает через подводящую трубку на лоток, где происходит отделение, воздуха (пеногашение).

С атмосферой внутренние полости бака и двигателя сообщаются через два верхних суфлера (передний и задний) картера двигателя, соединенных общим трубопроводом с верхней полостью масляного бака. Верхняя его полость сообщается с атмосферой через заборник воздуха и суфлерный бак.

Для бесперебойной работы масляной системы при, всех эволюциях самолёта заборник масла и воздуха маслянного бака выполнены качающимися.

Для слива масла из системы имеются сливные устройства в баке, радиаторе и" фильтре.

Давление и температура входящего в двигатель масла контролируются электрическим моторными индикаторами ЭМИ-ЗК, установленными в обеих кабинах. Два датчика ПМ 15Б давления масла, установлены на стенке шпангоута 0. Два приемника П-1 температуры входящего масла установлены в маслокармане перед нагнетающей ступенью маслонасоса двигателя.

Для охлаждения масла в системе установлен воздушно-масляный радиатор с регулируемой площадью сечения выходного воздушного канала.

Для эксплуатации масляной системы в условиях отрицательных температур предусмотрена система разжижения масла бензином, которая облегчает и ускоряет подготовку двигателя к запуску и сам запуск.

Система разжижения состоит из крана (изд. 772), трубопроводов, нажимного выключателя управления краном разжижения и дозирующего жиклёра диаметром 1,5+0,01 мм.


Краткие сведения об агрегатах

Масляный бак

Масляный бак металлический, сварной конструкции. Он состоит из обечайки, двух днищ, кармана масломера и заливной горловины.

К обечайке и днищам бака приварены штуцера: сливного крана, подводящего трубопровода, суфлерного трубопровода и масломера.

Заливная горловина образована стенкой и фланцем для крепления крышки заливной горловины.

К одной из боковых стенок обечайки приварен овальный фланец со шпильками. Отверстие фланца служит для монтажа заборников масла и воздуха и закрыто крышкой, закрепленной на шпильках гайками.

Внутри бака к обоим днищам по оси приварены опоры для установки заборников. В верхней части бака обечайке и одному из днищ приклепан лоток для стока поступающего в бак масла. К этому же днищу приварен штуцер подводящего трубопровода с патрубком, подающим поступающее масло на лоток.

Полная емкость бака 22,5 л максимальное количество заправляемого в бак масла 16 л (при перегоне), при пилотаже — 10 л. Минимальная заправка масла 8 л.

Для обеспечения бесперебойной работы масляной системы при эволюциях самолета заборники масла и воздуха выполнены качающимися. Они представляют собой цилиндрическое основание с приваренным к нему грузом. К основанию воздухозаборника с противоположной от груза стороны приварен еще патрубок.

Заборники с помощью гаек закрепляются на общем корпусе, центральная цилиндрическая часть которого разделена внутренней перегородкой на две полости. Корпус надевается на ось, закрепленную в опорах бака.

Ось внутри полая и делится внутренней глухой перегородкой на две части. С обеих сторон перегородки в оси просверлено по два взаимно перпендикулярных отверстия, сообщающих каждую часть оси с соответствующей полостью корпуса заборника.

К оси со стороны маслозаборника крепится отводящий трубопровод, а со стороны воздухозаборника — трубопровод, соединяющий маслобак с суфлерным баком.

Масломер представляет собой линейку, на одном конце которой закреплена, крышка с головкой. Крышка ввертывается в штуцер кармана масломера. На линейке просверлен ряд отверстий диаметром 2 мм и два отверстия диаметром 4 мм По осям отверстий нанесены цифры. Расстояние между отверстиями соответствует по объему одному литру масла. Отверстия диаметром 4 мм соответствуют предельным эксплуатационным, уровням заливаемого масла и отмечены надписями «min.» и «мах».

Слив масла из бака осуществляется сливным краном 600500А нажимного типа.

Маслинный бак установлен в верхней части передней стенки шпангоута 0 фюзеляжа на ложементах, оклеенных войлоком, к которым он крепится стальными лентами и тандерами.

Обтекатель маслорадиатора

Маслорадиатор установлен в правой консоли крыла между нервюрами 1 и 2 за лонжероном и крепится с помощью профилей. Маслорадиатор закрыт съемным обтекателем. Выходное отверстие обтекателя закрыто управляемой створкой, посредством которой регулируется размер выходного отверстия канала масляного радиатора.

Управление створкой механическое: К створке приклепано ухо для подсоединения тяги управления створкой. Проводка управления выполнена в виде тяг полужесткого типа. рычаг управления створкой установлен в кабине, на правом пульте

Фильтр

Фильтр состоит из корпуса, крышки со сливной пробкой, траверсы, запирающей крышку, опорного кольца, стакана, пружины и фильтрующего элемента. Фильтрующий элемент закреплен на крышке и своим верхним кольцом упирается в стакан. Между верхним торцом стакана и корпусом размещена пружина. Корпус имеет два отверстия с резьбой:

  • боковое — для входа,
  • верхнее — для выхода профильтрованного масла.

Конструкция фильтра обеспечивает легкое снятие фильтрующего элемента для осмотра или промывки без слива масла из маслянного бака.

При снятии крышки с фильтрующим элементом стакан под действием пружины опускается вниз до опорного кольца и перекрывает входное отверстие корпуса. Фильтр установлен на стенке шпангоута 0 и крепится к ней болтами с гайками за ушки корпуса. 9

Маслобак 526201-50

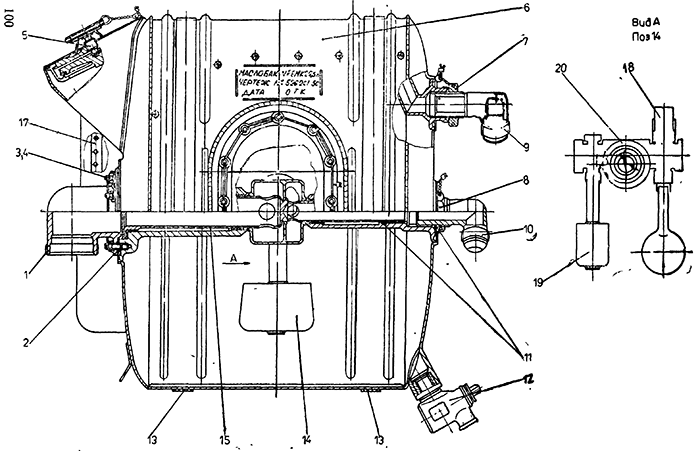

Рис. 2 Маслобак 526201-50

1 — Угольник; 2 — Прокладка; 3 — Гайка; 4 — Шайба ; 5 — Крышка заливной горловины ; 6 — Бак ; 7, 8 — Контргайка ; 9, 10 — Штуцера ; 11 — Кольца ; 12 — Сливной кран ; 13 — Прокладка; 14 — Заборник; 15 — Ось, 16 — Заглушка, 17 — Масломер; 18 — Заборник воздуха; 19 — заборник масла, 20 — кopпуc.


Маслорадиатор 2281 В

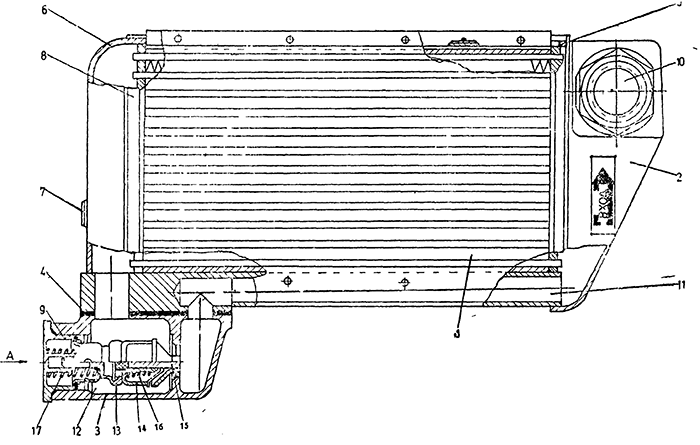

Рис. 3 Маслорадиатор 2281 В

1 — корпус секций, 2 — крышка входа, 3 — корпус терморегулятора; 4 — прокладка; 5 — профиль, 6 — крышка выхода; 7 — скоба; 8 — профиль; 9 — клапан, 10 — штуцер; 11 — перепускная магистраль; 12 — термочувствительная масса, 13 — мембрана; 14 — пломба; 15 шток, 16 — возвратная пружина; 17 — пружина


Суфлерный бак 526202 00

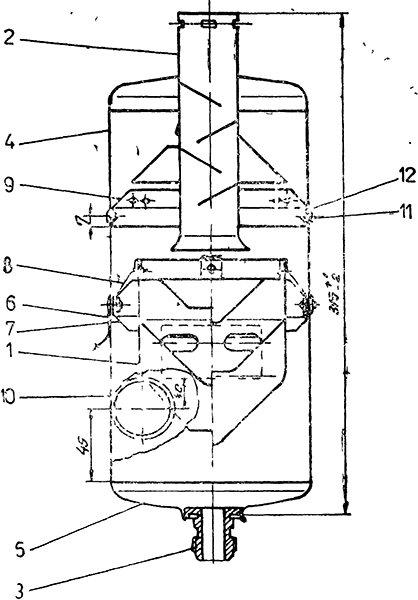

Рис. 4 Суфлерный бак 526202 00

1 — отражатель, 2 — лабиринт, 3 — штуцер, 4 — цилиндр, 5 — днище, 6 — ушко, 7 — кольцо, 8 — диафрагма, 9 — кольцо; 10 — патрубок; 11 — заклёпка; 12 — шайба
