Метеорологические элементы и явления погоды, определяющие условия полета

Состояние атмосферы и процессы, происходящие в ней, характеризуются рядом метеорологических элементов: давлением, температурой, видимостью, влажностью, облаками, осадками и ветром.

Атмосферное давление измеряется в миллиметрах ртутного столба или в миллибарах (1 мм рт. ст = 1,3332 мб). За нормальное давление принимают атмосферное давление, равное 760 мм рт ст., что соответствует 1013,25 мб. Нормальное давление близко к среднему давлению на уровне моря. Давление непрерывно изменяется как у поверхности Земли, так и на высоте. Изменение давления с высотой можно характеризовать величиной барометрической ступени (высота, на которую надо подняться или опуститься, чтобы давление изменилось на 1 мм рт ст или на 1 мб)

Величина барометрической ступени определяется по формуле:

Формула величины барометрической ступени

где t — температура, Р — давление.

С высотой барометрическая ступень возрастает, так как давление уменьшается; в теплом воздухе уменьшение давления с высотой происходит медленнее, чем в холодном.

Данные об атмосферном давлении, нанесенные на синоптические карты, приведены к уровню моря. Для обеспечения посадки самолетов на борт экипажам передаются значения атмосферного давления (в мм рт. ст.) на уровне ВПП. Давление учитывается при определении безопасной высоты полета, а также при посадке и выборе эшелонов.

Температура воздуха характеризует тепловое состояние атмосферы. Температура измеряется в градусах. Изменение температуры зависит от количества тепла, поступающего от Солнца на данной географической широте, характера подстилающей поверхности и атмосферной циркуляции.

В РФ и большинстве других стран мира принята стоградусная шкала. За основные (реперные) точки в этой шкале приняты: 0°С — точка плавления льда и 100°С-точка кипения воды при нормальном давлении (760 мм рт. ст.). Промежуток между этими точками разбит на 100 равных частей. 1/100 этого промежутка носит название «один градус Цельсия» — 1° С.

Видимость. Под дальностью горизонтальной видимости у Земли, определяемой метеорологами, понимается то расстояние, на котором еще можно обнаружить предмет (ориентир) по форме, цвету, яркости. Дальность видимости измеряется в метрах или километрах.

Видимость реальных объектов, определяемая с самолета, называется полетной видимостью. Она подразделяется на горизонтальную, вертикальную и наклонную.

Горизонтальная полетная видимость представляет собой видимость объектов в воздухе, находящихся примерно на уровне полета самолета.

Beртикальная полетная видимость определяется как видимость объектов, расположенных на земной поверхности под углами, близкими к 90°.

Под наклонной полетной видимостью реальных объектов понимается предельное расстояние с высоты Н, на котором виден данный объект на окружающем фоне под различными углами.

Частным случаем наклонной полетной видимости является видимость при заходе на посадку, когда объектом обнаружения является начало взлетно-посадочной полосы. При наличии у Земли густой дымки, тумана, метели (поземки) за значение видимости при заходе на посадку принимается горизонтальная видимость у Земли в районе ВПП.

Полетная наклонная видимость реальных объектов (в том числе и посадочная) зависит от многих факторов, среди которых основными являются метеорологические. Наибольшее значение из метеорологических факторов имеет прозрачность атмосферы по наклону (наклонная метеорологическая видимость), которая в свою очередь зависит от высоты и структуры нижнего основания облаков, вертикальной мощности подоблачной дымки и вертикального градиента ее оптической плотности, а также от горизонтальной видимости у Земли.

При отсутствии низкой облачности, приземных дымок и других явлений прозрачность нижнего слоя атмосферы бывает достаточно высокой и в первом приближении можно считать, что она не изменяется с высотой. При этом значение наклонной видимости примерно равно горизонтальной видимости у Земли.

При наличии низкой облачности (слоистых форм) под ней, как правило, наблюдается подоблачная дымка. Толщина слоя подоблачной дымки довольно изменчива и может колебаться от нескольких десятков метров до 100-150 м. Наличие дымки приводит к тому, что наклонная метеорологическая видимость в подоблачном слое значительно ухудшается, и она, как правило, бывает меньше горизонтальной видимости у Земли. В связи с этим при определении наклонной полетной видимости реальных объектов при наличии низких облаков слоистых форм решающую роль играет оценка наклонной метеорологической видимости.

Влажность воздуха — содержание водяного пара в воздухе, выраженное в абсолютных или относительных единицах.

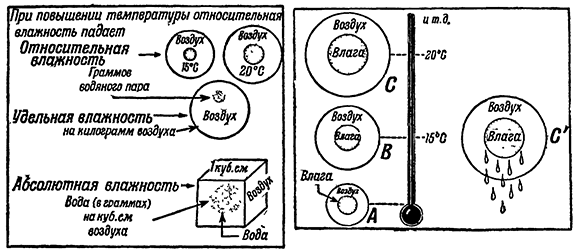

Влажность воздуха

  • Абсолютная влажность — это количество водяного пара в граммах на 1 м3 воздуха.
  • Удельная влажность — количество водяного пара в граммах на 1 кг влажного воздуха.
  • Относительная влажность — отношение количества содержащегося в воздухе водяного пара к тому количеству, которое требуется для насыщения воздуха при данной температуре, выраженное в процентах. Из величины относительной влажности можно определить, насколько данное состояние влажности близко к насыщению.

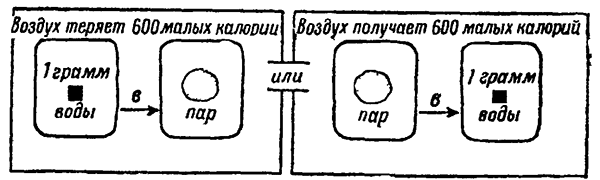

Насыщенность воздуха

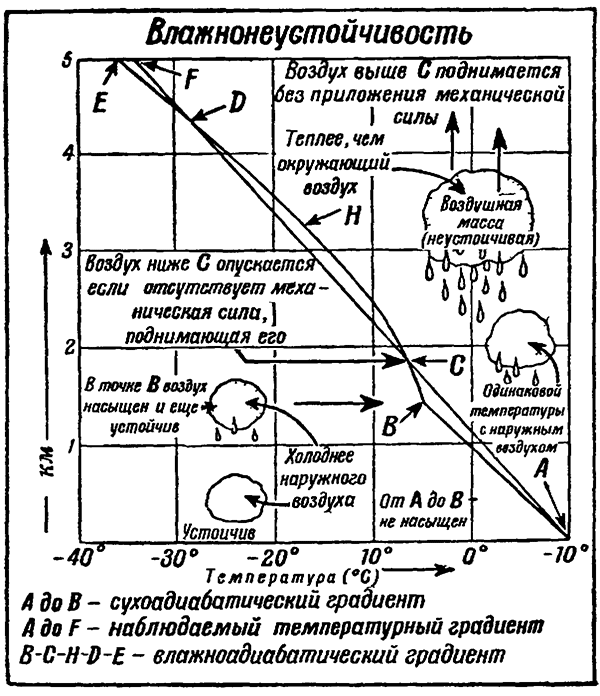

Влажнонеустойчивость

Точка росы — температура, при которой воздух достиг бы состояния насыщения при данном влагосодержании и неизменном давлении.

Разность между температурой воздуха и точкой росы называется дефицитом точки росы. Точка росы равна температуре воздуха в том случае, если его относительная влажность равна 100%. При этих условиях происходит конденсация водяного пара и образование облаков и туманов.

Облака — это скопление взвешенных в атмосфере капель воды, или ледяных кристаллов, или смеси тех и других, возникших в результате конденсации водяного пара.

По внешнему виду подразделяются на три основные формы: кучевообразные, слоистообразные и волнистообразные (волнистые).

К кучевообразным облакам нижнего яруса относятся кучевые, мощные кучевые и кучево-дождевые облака.

Кучевые облака — облака белого цвета с плоским основанием и куполообразной вершиной, осадков не дают. Высота нижней границы чаще всего колеблется в пределах 1000-1500 м, вертикальная мощность достигает 1000-2000 м.

Образование кучевых облаков говорит о неустойчивом состоянии воздушной массы, т. е. о наличии в ней вертикальных потоков. Поэтому полет в облаках, под облаками и между ними неспокоен и сопровождается слабой болтанкой. Выше кучевых облаков полет происходит более спокойно. Видимость в них колеблется в пределах 35-45 м.

Мощные кучевые облака сильно развиваются по вертикали. Основание облаков плоское и опускается до высоты 1000-600 м. Верхняя граница достигает обычно высоты 4-5 км. Внутри облаков наблюдаются сильные восходящие потоки (до 10-15 м/с). Поэтому входить в мощные кучевые облака запрещается.

Кучево-дождевые облака являются наиболее опасными облаками с точки зрения условий полета в них. Образование их обычно сопровождается грозовыми разрядами и ливневыми осадками. Вертикальная мощность достигает 7-9 км, а нижнее основание часто лежит на высоте 300-600 м и имеет относительно небольшую площадь. Особенно быстро их развитие происходит летом в резко пересеченной местности (над горами),

В период перехода мощного кучевого облака в кучево-дождевое, когда происходит бурный процесс его развития в вертикальном направлении, в нем наблюдаются наиболее интенсивные восходящие и нисходящие потоки воздуха. При этом в верхней части облака господствуют интенсивные восходящие движения, а нисходящие — слабы. У основания и средней части облака наряду с сильными восходящими движениями наблюдаются значительные нисходящие движения холодного воздуха, опускающегося из облака вместе с осадками.

В этой стадии развития кучево-дождевого облака экипаж может встретить рядом располагающиеся и нисходящие потоки, достигающие скорости 20-30 м/с. Наиболее сильная турбулентность наблюдается в средней части облака на высоте 3000-6000 м.

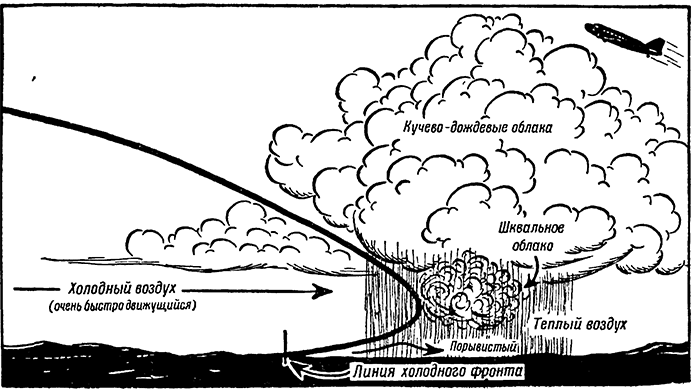

Кучево-дождевые облака

Кучево-дождевые облака, образующиеся на холодных фронтах, обычно располагаются цепью, простираясь вдоль фронта на сотни километров в длину и десятки километров в глубину. В холодное время года их вертикальная мощность составляет 3-5 км, а в теплое время их вершины обычно достигают нижней границы стратосферы (11-12 км). Средняя скорость перемещения составляет 40-80 км/ч, а иногда может увеличиться до 100 км/ч и более.

Интенсивная грозовая деятельность, сильная болтанка, тяжелые виды обледенения (при соответствующих температурах), ливневые осадки, нередко сопровождающиеся градом, и резкое ухудшение видимости почти полностью исключают возможность выполнения полета в кучево-дождевых облаках. Поэтому полеты в кучево-дождевых (грозовых) облаках и под ними запрещены.

При полетах в зонах с грозовой деятельностью усиливаются радиопомехи. Грозовые разряды отмечаются в виде коротких ударов и треска в наушниках, а также по рысканию стрелки радиокомпаса. В полете грозовые очаги хорошо обнаруживаются самолетными радиолокационными станциями. На индикаторе кругового обзора местные, внутримассовые грозы видны в виде отдельных, разбросанных по экрану пятен, а фронтальные грозы — в виде цепочки пятен с выпуклостью, обращенной в сторону движения фронта. Визуально приближение грозовых очагов можно определить по вспыхивающим зарницам, особенно в ночное время.

При наличии на маршруте отдельных грозовых очагов рекомендуется обходить их на удалении не менее 10 км, а при полете над кучево-дождевыми облаками иметь запас высоты не менее 1000 м над их вершиной.

Слоистообразные облака являются облаками фронтальными (связаны с теплыми и медленно движущимися холодными фронтами), образуются над фронтальной поверхностью и совпадают с ней своим нижним краем.

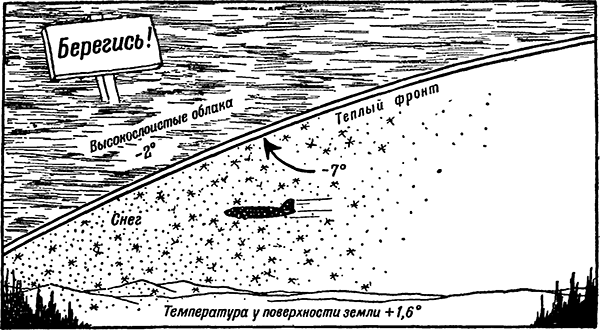

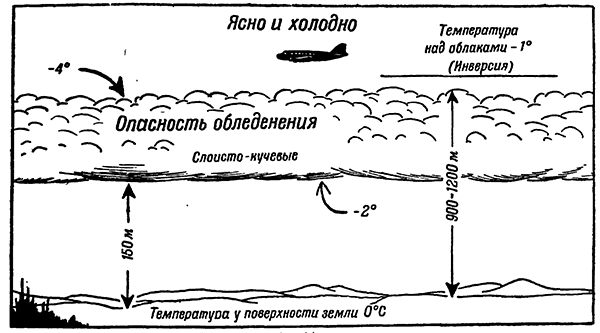

Опасность обледенения

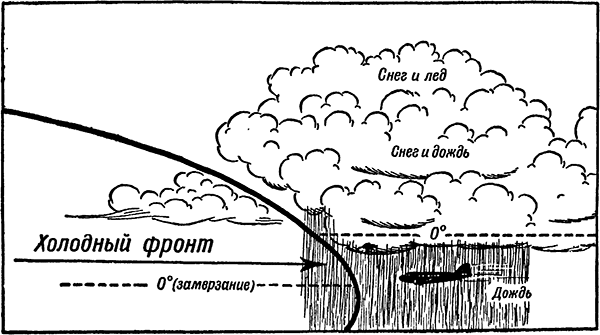

Холодный фронт

Система слоистообразных облаков состоит из слоисто-дождевых (нижний ярус), высокослоистых (средний ярус), перисто-слоистых и перистых облаков (верхний ярус) и покрывает сплошной пеленой площади в сотни тысяч квадратных километров Вблизи линии фронта нижнее основание слоисто-дождевых облаков обычно располагается на высотах 300-600 м, верхняя граница- на высоте 4-6 км, а иногда и более (до 10-12 км). Горизонтальная видимость в них колеблется в пределах 15-25м.

Полет в слоисто-дождевых облаках на высотах, где кинетический нагрев не обеспечивает повышения температуры выше 0°, связан с возможностью сильного обледенения в виде прозрачного или матового льда. В зимнее время в слоисто-дождевых облаках опасность сильного обледенения наблюдается на всех высотах. Нередко в переходное время года из слоисто-дождевых и высоко-слоистых облаков выпадает переохлажденный дождь. Полет под облаками в зоне переохлажденного дождя опасен из-за сильного обледенения самолета.

Особенно опасен полет под высокослоистыми и слоисто-дождевыми облаками навстречу фронту для экипажей, не овладевших полетами в сложных метеорологических условиях. Вблизи фронта слоисто-дождевая облачность нередко сливается с разорванно-слоистой, нижняя граница которой на расстоянии 100-150 км от фронта может опускаться до самой земли.

В холодные и переходные сезоны года наиболее часто встречаются волнистообразные (волнистые) облака.

Образование волнистых облаков связано с наличием слоев инверсий в атмосфере, поверхность которых имеет волнистый характер. Волнистые облака могут возникать под слоем инверсии и над ним. В нижнем ярусе под слоем инверсии образуются слоистые и слоисто-кучевые просвечивающие облака. Подынверсионные облака, как правило, внутримассовые и обычно образуются в антициклонах. Нередко они возникают также в теплых секторах циклона.

Слоисто-кучевые просвечивающие облака наблюдаются в виде тонкого слоя волнистых облаков. Очень часто между отдельными волнами можно видеть голубое небо, более светлые места. Высота этих облаков нередко составляет 600-1000 м. Так как слои инверсии часто располагаются одновременно на различных высотах, то и слоисто-кучевые просвечивающие облака распределяются по высотам обычно несколькими слоями. Толщина отдельных слоев чаще всего не превышает 200-300 м. Осадки не выпадают, обледенение отсутствует. Характерными оптическими явлениями для них, особенно в холодное время года, являются венцы и глория.

Видимость в облаках достигает 70-90 м.

Слоистые облака возникают в подынверсионном слое, когда воздух в нем близок к насыщению и уровень конденсации лежит очень низко.

Образовавшийся под инверсией слой облаков снизу имеет вид серого достаточно равномерного облачного покрова. Слоистое облако не имеет резкой нижней границы, что затрудняет определение момента входа в облачность. Верхняя часть слоистых облаков наиболее плотная.

При полете над слоистыми облаками верхний край их представляется волнистым, но достаточно спокойным.

Высота слоистых облаков обычно колеблется в пределах 100-300 м, толщина -от 200 до 600 м. Наименьшая толщина и высота слоистых облаков наблюдается в том случае, когда они возникают в результате поднятия туманов.

Эти облака создают большую трудность, а иногда и опасную обстановку на последнем, наиболее ответст’ венном этапе полета — заходе на посадку, так как нижнее основание этих облаков близко располагаегся к земной поверхности и иногда их высота оказывается ниже установленного минимума погоды.

Слоисто-кучевые плотные облака образуются над слоем инверсии на слабо выраженных фронтах и фронтах окклюзии. Они имеют вид сплошного сомкнутого покрова достаточно плотных валов или глыб. Высота нижней границы облаков обычно составляет 300-600 м, а вертикальная мощность 600-1000 м. При полете в этих облаках следует учитывать, что их вертикальное распределение характеризуется разделением на несколько слоев, расположенных друг над другом. Расстояние между слоями колеблется в пределах 100-1100 м, а чаще всего составляет около 300 м. Прослойки клинообразные и очень неустойчивы по времени. Горизонтальная видимость в слоисто-кучевых плотных облаках составляет 35-45 м. Они могут давать слабые и умеренные обложные осадки, особенно в холодное время года. При горизонтальном полете в них наблюдается слабое обледенение.

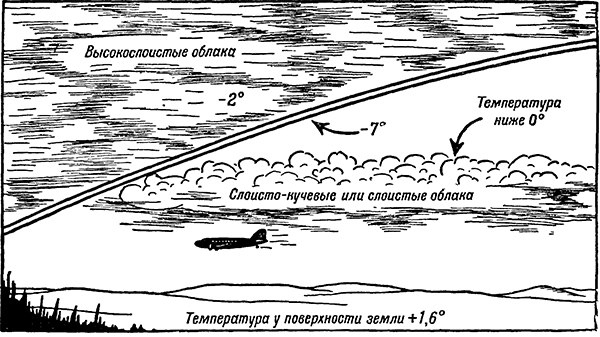

Слоисто-кучевые или слоистые облака

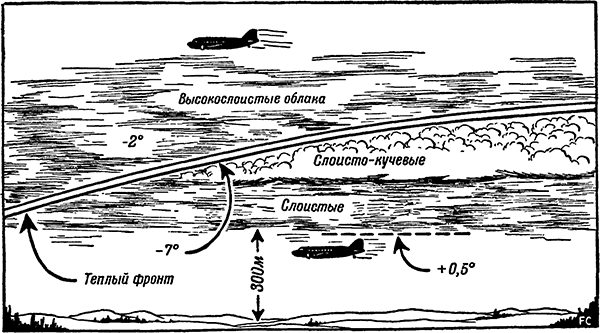

Теплый фронт

В полете о высоте нижнего края слоистой и слоисто-кучевой облачности можно судить по виду ее верхней поверхности. Когда эти облака выглядят сверху ровными и спокойными, нижняя граница облаков в этом случае может располагаться на небольшой высоте от Земли. Если поверхность облака выглядит достаточно бугристой и на ней появляются «пенящиеся» белые барашки или вершины кучевообразных облаков, то это говорит о значительной турбулентности подоблачного слоя; в этом случае высота нижней границы облаков обычно более 300 м. Появление на верхней поверхности облачности глории говорит о том, что этот слой облаков имеет небольшую толщину.

Высокослоистые облака

Осадки — водяные капли или ледяные кристаллы, выпадающие из облаков на поверхность земли. По характеру выпадения осадки подразделяются на обложные, выпадающие из слоисто-дождевых и высокосло-истых облаков в виде капель дождя средней величины или в виде снежинок; ливневые, выпадающие из кучево-дождевых облаков в виде крупных капель дождя, хлопьев снега или града; моросящие, выпадающие из слоистых и слоисто-кучевых облаков в виде очень мелких капель дождя.

Полет в зоне осадков затруднен вследствие резкого ухудшения видимости, снижения высоты облаков, болтанки, обледенения в переохлажденном дожде и мороси, возможного повреждения поверхности самолета (вертолета) при выпадении града

Ветер — движение воздуха по отношению к земной поверхности. Он характеризуется скоростью (в м/с или км/ч) и направлением (в град). Направление ветра, принятое в метеорологии (откуда дует), отличается от аэронавигационного (куда дует) на 180°.

Непосредственной причиной возникновения ветра является неравномерное распределение давления по горизонтали. Как только создается разность атмосферного давления в горизонтальном направлении, сейчас же возникает сила барического градиента, под действием которой частицы воздуха начинают перемещаться с ускорением из области более высокого в область более низкого давления. Эта сила всегда направлена перпендикулярно по нормали к изобаре в сторону низкого давления.

Наиболее сильные ветры отмечаются в области струйных течений; скорость ветра в них превышает 100 км/ч. Ось струйного течения с максимальной скоростью ветра чаще всего располагается на 1000- 2000 м ниже тропопаузы, т. е. переходного слоя, отделяющего тропосферу от стратосферы. Толщина тропосферы колеблется от нескольких сот метров до 1-2 км. В этом слое падение температуры с высотой замедляется.

Преобладающим направлением струйных течений является западное. Над РФ струйные течения чаще всего наблюдаются над Дальним Востоком, центральной частью европейской территории, Уралом, Западной Сибирью и Средней Азией. Скорость струйного течения вблизи оси достигает 300 км/ч.

Местные ветры — воздушные течения, возникающие и приобретающие типичные свойства под влиянием местных физико-географических и термических условий. Над территорией РФ наблюдаются следующие основные типы местных ветров.

Бризы — ветры с суточной периодичностью, возникающие по берегам морей и больших озер, а также на некоторых больших реках. Дневной (морской) бриз направлен с моря на сушу, ночной (береговой) — с суши на море. Морской бриз начинается с 10-11 часов утра и распространяется в глубь континента на 20-40 км. Его вертикальная мощность достигает в среднем 1000 м, Береговой бриз начинается после захода Солнца, распространяется в глубь моря на 8-10 км, достигая высоты около 250 м.

Горно-долинные ветры — местная циркуляция воздуха между горным хребтом и долиной с суточным периодом: днем-из долины вверх по нагретому, склону, ночью — со склонов горы в долину. Горно-долинные ветры наблюдаются во всех горных системах и особенно хорошо выражены в ясную погоду летом.

Бора — сильный холодный ветер, направленный с прибрежных невысоких гор (высотой до 1000 м) на море. Бора распространяется в глубь моря на несколько километров, а вдоль побережья — на несколько десятков километров. Вертикальная мощность потока составляет примерно 200 м. Новороссийская бора (норд-ост), наблюдающаяся в холодную половину года со скоростью 40- 60 м/с, вызывает понижение температуры до минус 20- 25° С. Разновидностью боры является сарма — ветер, дующий на западном берегу Байкала.

Фен — теплый сухой ветер, направленный с гор, часто сильный и порывистый. При фене на наветренной стороне хребта наблюдаются сложные метеорологические условия (облачность, осадки, плохая видимость), на подветренной стороне, наоборот, — сухая, малооблачная погода. Фены чаще всего наблюдаются в Закавказье, на Северном Кавказе и горах Средней Азии.

Афганец — жаркий и очень пыльный ветер южного и юго-западного направления. При афганце видимость на большой территории сильно ухудшается, затрудняя полеты самолетов и особенно их взлет и посадку. На юге Таджикской ССР и юго-востоке Туркменской ССР афганец наблюдается во все времена года.

Средний ветер слоя атмосферы — расчетный ветер, который оказывает такое же результирующее действие на тело за время его прохождения данного слоя, как и реальный ветер в этом слое. Данные о среднем ветре в различных слоях атмосферы дают возможность судить о направлении и скорости перемещения радиоактивного облака, а, следовательно, об уровне радиации и площадях опасных зон заражения атмосферы и местности. Расчет и графическое отображение среднего ветра производятся в метеоподразделениях по данным радиопилотных наблюдений.

Эквивалентный ветер. Для упрощения выполнения некоторых навигационных расчетов пользуются эквивалентным вегром.

Эквивалентным ветром W2 называется условный ветер, направление которого всегда совпадает с линией заданного пути ЛЗП, а его скорость в сумме с воздушной скоростью дает такую же путевую скорость, как и действительный ветер.

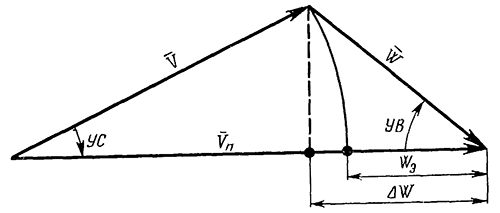

Эквивалентный ветер

Эквивалентный ветер

Эквивалентный ветер можно определить по специальной таблице, которая помещается в Руководстве по летной эксплуатации и пилотированию каждого типа самолета (вертолета). Приближенно эквивалентный ветер можно определить по формуле:

Wэ ≈ WcosУB
