Парашютный высотомер

Высотомеры и пищалки на Барахолке.

Высотомер (рис. 1) предназначен для измерения высоты парашютистом при свободном падении и при спуске на раскрытом парашюте.

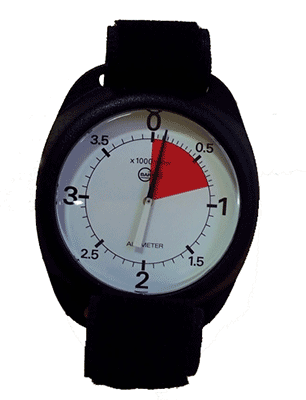

Высотомер Barigo 4000

Рис. 1. Высотомер парашютный

  1. Высотомер работает в интервале температур от +40 до -40°С.
  2. Допустимые погрешности показаний высотомера не превышают величин, указанных в табл. 2.
  3. Неплавность хода стрелки высотомера при плавном изменении абсолютного давления, соответствующем изменению высоты в пределах от 5000 до 0 м со скоростью не более 50 м/с на высотах от 5000 до 2000 м и со скоростью 10-15 м/с на высотах от 2000 до 0 м не превышает величин, указанных в табл. 1 и 2.
  4. Высотомер выдерживает перегрузочное давление, соответствующее высоте 15 000 м в течение 5 мин.
  5. Высотомер выдерживает вибрацию в диапазоне частот от 20 до 80 Гц с перегрузкой 1,1 и амплитудой смещения не более 0,5 мм в течение 20 ч.
  6. Высотомер рассчитан на линейные ускорения до 12g.
  7. Высотомер выдерживает ударные перегрузки с частотой от 40 до 100 ударов в минуту, причем общее количество ударов не должно превышать 100 ударов с перегрузкой 6g, 10 000 ударов с перегрузкой 4g.
  8. Смещение нуля шкалы высот относительно верхнего индекса не должно превышать +3 деления по шкале.
  9. Запаздывание показаний высотомера при снижении со скоростью до 5 м/с не должно превышать 0,1 с.
  10. Момент поворота крышки допускается в пределах 2-7 кг-см.
  11. Масса высотомера не превышает 0,08 кг.
  12. Габаритные размеры высотомера, мм: длина — 55+1; ширина — 55+1; высота — 24,5.
  13. Изготовитель гарантирует безотказную работу высотомера в количестве 1500 срабатываний (прыжков) в течение пяти лет, в число которых входит не менее трех лет непосредственной эксплуатации, а остальное время отводится на транспортировку и хранение на складах. Изменение сроков гарантии должно отражаться в паспорте высотомера.



Таблица 1

Проверяемая высота, м

Допустимые погрешности показаний, м

при температуре +20°С

при температуре +40 и -40°С

0, 200, 500

+30

+40

1000, 1500

+40

+50

2000

+70

+70

3000

+80

+80

4000

+90

+120

5000

+110

+150



Таблица 2

Проверяемая высота, м

Допустимые погрешности в делениях по дуге шкалы

при температуре +20°С

при температуре +40 и -40°С

От 0 до 2000

3

4

От 2000 до 5000

4

4
