Управление электронным страхующим прибором m2
Включение прибора в STANDARD-modе
Для включение m2 в STANDARD-mode необходимо четыре раза кратковременно нажать на кнопку блока управления, что одновременно предотвратит нежелаемое включение или выключение прибора.
После включения прибор работает 14 часов, после этого он сам выключится без учета того, в какой ситуации он находится. Если парашют с прибором уже не будет использоваться, рекомендуем вручную выключить прибор. Это экономит батарейку. После осуществления включающей последовательности прибор осуществит полный тест и калибровку высотного нуля. В случае выявления какой-либо проблемы прибор сообщает об ошибке.
Если прибор включается m2 в каком-либо режиме, когда необходимо задать высоту, UP-mode или DOWN-mode, числовое значение высоты задается по отдельным цифрам. Постепенно задается все число слева направо. От высших порядок до низших m2 постепенно предлагает для данного порядка все возможности цифр — от «0» до «9». Нажатием выбрать значение для текущего порядка и ввод сам перейдет на следующий порядок, если не заданы все порядки. В следующем тексте указаны примеры ввода в метрах и в футах.
Если m2 отображает заданное значение, то все число отображается на дисплее блока управления от отдельным цифрам слева направо, всегда на данное количество мест. Число начинается и завершается знаком «-».
Включение прибора в STANDARD-modе
Кратко нажать на кнопку управления (2) на корпусе блока управления (1).
После отображения пиктограммы
на дисплее (3) сразу второй раз нажать на кнопку, появится пиктограмма , сразу нажать третий раз на кнопку, появится пиктограмма , сразу нажать на кнопку в четвертый раз. Появится мигающая пиктограмма
, которая означает про происходит авто-тест и калибровка давления. После завершения на дисплее (3) появится пиктограмма
. В этот момент прибор включен и установлена нулевая высота — GROUND ZERO. Если прибор не будет выключен, произойдет его автоматическое выключение через 14 часов.
Необходимо только кратковременное нажатие на кнопку — щелчок. Нажатие необходимо осуществить строго в моменте, когда отображается пиктограмма . Если не получится завершить включающую последовательность, то прибор перейдет в режим выключения (OFF).
Для включения прибора необходимо повторить всю последовательность.
Никогда не включайте прибор в самолете!
Выключение прибора
Кратко нажать на кнопку управления (2) на корпусе блока управления (1). После появления пиктограммы на дисплее (3) сразу нажать второй раз на кнопку появится пиктограмма , сразу нажать на кнопку в третий раз, появится пиктограмма , нажать на кнопку четвертый раз. На дисплее уже не появится никакая пиктограмма.
Прибор выключен. Если не получится завершить выключающую последовательность, то прибор останется в режиме включено (ON).
Включение прибора в UP-mode
В случае, когда вы будете приземляться в месте, расположенном выше места взлета, необходимо заранее ввести эту разницу высот в прибор.
m2 позволяет вводить разницу высот в диапазоне от 10 и до 990 м (10 — 2990 футов) с шагом по 10 м (10 футов). Если у вас имеется прибор в метровой версии, вы будете вводить три позиции. Если у вас прибор в футовой версии, вы будете вводить четыре позиции. Последней позицией всегда является ноль. Необходимо ввести все позиции, включая нули на начальных позициях, если нули там имеются.
Если вы введете одни нули, то из памяти будет использовано последнее значение для UP-mode.
Пример действий в метрах:
Место взлета, включения и калибровки прибора перед прыжком расположено на высоте 450 метров над уровнем моря. На заранее выбранном месте приземления парашютиста высота над уровнем моря составляет 700 метров над уровнем моря. Т.е. разница высот составляет 700 — 450 = 250 метров.
Сначала выключить m2. Кратко нажать на кнопку управления (2) на корпусе блока управления (1). После появления пиктограммы на дисплее (3) сразу нажать второй раз на кнопку, появится пиктограмма , сразу нажать на кнопку в третий раз, появится пиктограмма , теперь не нажимать и подождать. Через мгновение появится пиктограмма
. Сразу нажать на кнопку в четвертый раз, и на дисплее начнут постепенно появляться цифры 0, 1, 2 ...., 8, 9. При нажатии кнопки для отображения цифры 2 установится 2×100 м. Потом начнут снова постепенно появляться цифры 0, 1, 2 ...., 8, 9. При нажатии на кнопку для отображения цифры 5 будет добавлено 5×10 м. На дисплее появится 0. Нажать на кнопку, и настройки будут подтверждены. Автоматически на дисплее для контроля постепенно появится «-» «2» «5» «0» «-» (у футовой версии 4 цифры) и прибор настроит автоматическую калибровку — мигающая пиктограмма . После этого появится пиктограмма , которая предупреждает о том, что прибор настроен на большую высоту приземления. Если не получится завершить последовательность настройки высоты, то прибор перейдет назад в режим выключено (OFF). Правильность заданного значения можно контролировать в меню в пункте «c» — Correction.
Включение прибора в DOWN-mode
В случае, когда вы будете приземляться в месте, расположенном ниже места взлета, необходимо заранее ввести эту разницу высот в прибор.
m2 позволяет вводить разницу высот в диапазоне от 10 до 990 м (10 — 2990 футов) с шагом по 10 м (10 футов). Если у вас имеется прибор в метровой версии, вы будете вводить три позиции. Если у вас прибор в футовой версии, вы будете вводить четыре позиции. Последней позицией всегда является ноль. Необходимо ввести все позиции, включая нули на начальных позициях, если нули там имеются.
Если вы введете одни нули, то из памяти будет использовано последнее значение для DOWN-mode.
Пример действий в футах:
Место взлета, включения и калибровки прибора перед прыжком расположено на высоте 1200 футов над уровнем моря. На заранее выбранном месте приземления парашютиста высота составляет 560 футов над уровнем моря. Т.е. разница высот составляет 1200 — 560 = 640 футов. Так как в футах задается четыре позиции, должен быть введен первый ноль. Т.е. задается число 0640.
Сначала выключить m2. Кратко нажать на кнопку управления (2) на корпусе блока управления (1). После появления пиктограммы на дисплее (3) сразу нажать второй раз на кнопку, появится пиктограмма , сразу нажать на кнопку в третий раз, появится пиктограмма , теперь не нажимать и подождать. Через мгновение появится пиктограмма , а потом
. Сразу нажать на кнопку в четвертый раз, и на дисплее начнут постепенно появляться цифры 0, 1, 2 ...., 8, 9. При нажатии на кнопку при отображенной цифре 0 установится 0×1000 футов. После этого постепенно начнут отображаться цифры 0, 1, 2 ...., 8, 9. При нажатии на кнопку при отображенной цифре 6 установится 6×1000 футов. После этого постепенно снова начнут отображаться цифры 0, 1, 2 ...., 8, 9. При нажатии на кнопку при отображенной цифре 4 установится следующих 4×1000 футов. На дисплее появится 0. Нажать на кнопку, и настройка будет подтверждена. Автоматически на дисплее для контроля постепенно появится «-» «0» «6» «4» «0» «-» (у метровой версии 3 цифры), и прибор осуществит автоматический тест и калибровку — мигающая пиктограмма . После этого появится пиктограмма предупреждающая, что прибор установлен на меньшую высоту посадки.
Если не получится завершить последовательность настройки высоты, то прибор перейдет назад в режим выключения (OFF).
Правильность заданного значения можно проверять в меню с буквой «c» — Correction.
Включение прибора в
(Только для приборов с прошивкой 2xxx и выше)
Кратко нажать на кнопку управления (2) на корпусе блока управления (1). После появления пиктограммы на дисплее (3) сразу нажать второй раз на кнопку, появится пиктограмма , сразу нажать на кнопку в третий раз, появится пиктограмма теперь не нажимать и подождать. Через мгновение появится пиктограмма , а потом и
(т.е. . Потом появится пиктограмма — прибор запущен в режиме
Информация в памяти прибора — МЕНЮ
Описание отображения МЕНЮ
m2 в памяти сохраняет некоторую информацию. Эту информацию пользователь может вызвать в МЕНЮ прибора после осуществления нижеуказанных шагов. В памяти m2 можно найти следующую информацию.
высота открытия последнего прыжка (meter 4 цифры = 0000 — 9999 м)
(feet 5 цифр = 00000 — 99999 футов)
Если при прыжке не произойдет превышение скорости падения, например при hop&pop, при открытии на трос и т.п. , высота открытия не появится.
общее число прыжков за время работы прибора (5 цифр =
Количество прыжков увеличивается на один при каждом отмыкании высотного замка, что происходит уже в самолете на высоте 450 м (1475 футов) или 900 м (2950 футов) над местом взлета при набирании высоты самолета без учета того, был ли действительно осуществлен прыжок.
коррекция высоты места приземления (meter 3 цифры = 000 — 999 м) (feet 4 цифры = 00000 — 9999 футов)
Если m2 включен в режиме UP-mode или DOWN-mode, отображается заданная высота, в противном случае ноль.
остаточный заряд батареи в % (2 цифры = 0 — 99 %);
Если указатель батареи показывает только 1 :, не бойтесь, батарея имеет еще достаточный резерв, и прибор можно использовать целый день.
100 % появится только при первом включении m2 у производителя. Если при включении при калибровке вместо стрелок мигает
«b», и состояние батареи 0 %, не используйте прибор!!!
заводской номер прибора (6 цифр = XXXXXX);
конфигурация прибора и версия прошивки (6 цифр = VUFFFF);
V = версия
«1» — EXPERT
«2» — STUDENT
«3» — TANDEM
«4» — SPEED
U = единицы
«A» — прибор откалиброван в метрах
«F» — прибор откалиброван в футах
FFFF = версия прошивки
год и месяц производства прибора (6 цифр = YYYYMM; Y = год, M = месяц);
GRAVITY index последнего прыжка (3 цифры = 0 — 99.9 %);
GRAVITY index — процентное выражение максимальной достигнутой скорости падения в зоне активации при последнем прыжке, когда 100 % — скорость активации актуальной примененной версии. Парашютист после приземления может проверить, насколько близко он приблизился к пределу активации прибора при полете на парашюте. Эта информация в первую очередь важна для свупа (Canopy Piloting), где пилоты парашютов достигают высоких скоростей на минимальной высоте над землей. По этому индексу можно принять решение, достаточна ли для пилота версия EXPERT, или уже требуется версия SPEED. Одинаковая абсолютная скорость падения будет в различных версиях прибора означать различный GRAVITY index. 100 % — для m2 SPEED 45 м/с (101 миль в час), для m2 EXPERT и m2 TANDEM 35 м/с (78 миль в час), для m2 STUDENT 13 м/с (29 миль в час). Обратите внимание на эти разницы!
атмосферное давление в 0.1 гПа (5 цифр = XXXXX)
Пример: число 09867 означает давление 986,7 гПа
Последовательность для отображения МЕНЮ
После включения m2 на дисплее появится пиктограмма или или или , в зависимости от выбранного режима. Кратко нажать на кнопку управления (2) на корпусе блока управления (1). Появится пиктограмма , теперь не осуществлять нажатие и подождать. Через мгновение появится пиктограмма
, сразу нажать на кнопкууправления и постепенно в указанном порядке (см. раздел 6.4.1) появятся следующие пиктограммы:
При нажатии на одну из пиктограмм начнет отображаться сохраненное в памяти m2 значение под выбранной пиктограммой.
Пример: Кратко нажать на кнопку управления (2) на корпусе блока управления (1). Появится пиктограмма ,а потом пиктограмма , сразу нажать на кнопку управления, и постепенно будут появляться в краткой последовательности пиктограммы в указанном порядке
Сразу нажать на кнопку управления, и постепенно появятся следующие пиктограммы:
(это означает, что остаточная емкость батареи составляет 99 %), а потом появится пиктограмма включенного прибора .
Все значения только отображаются. В меню нельзя изменять никакое значение.

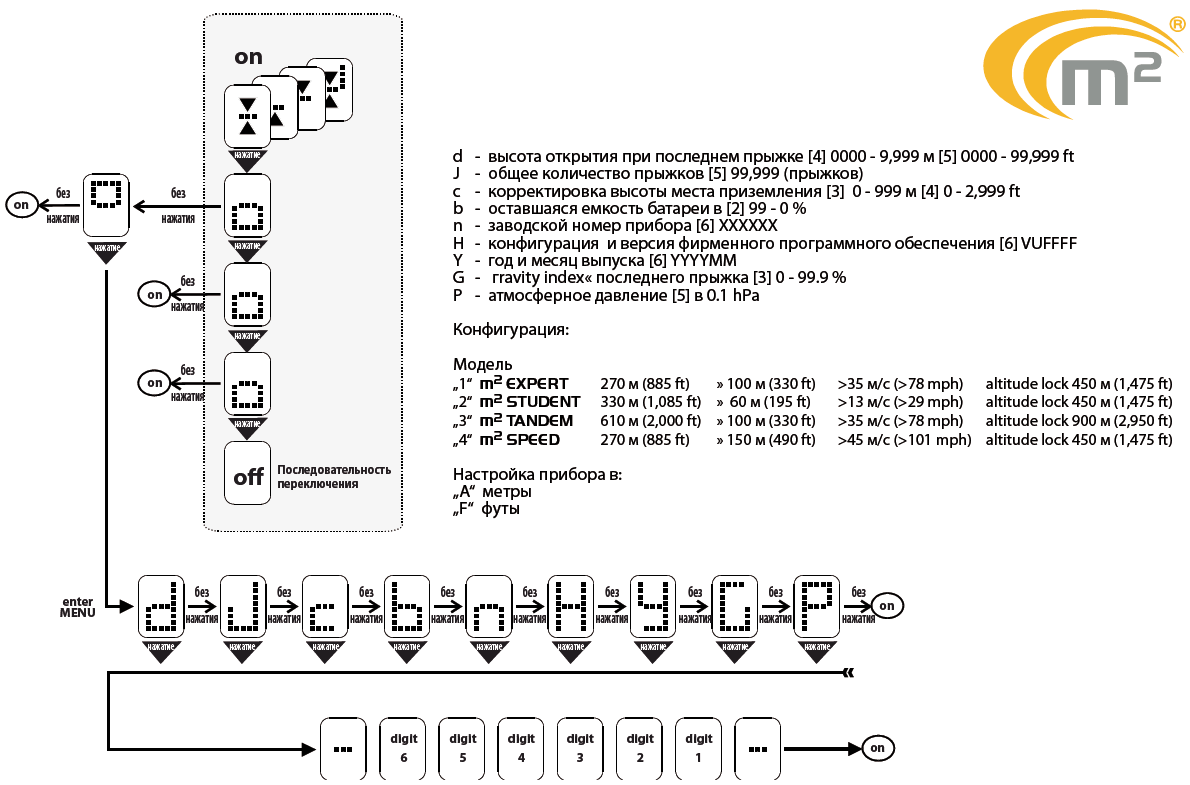

Последовательность переключения QuickCard
Открытие последовательности и MENU QuickCard
