ППК-У и ППК-1М: Проверка в приборе Гарфа

Проверяемый прибор разместить в приборе Гарфа (см. рис. 37 и 38).

Для выдергивания гибкой шпильки из прибора необходимо предварительно изготовить специальное приспособление (см. рис. 36).

Приспособление для герметизации штуцера с тросом, соединенным гибкой шпилькой

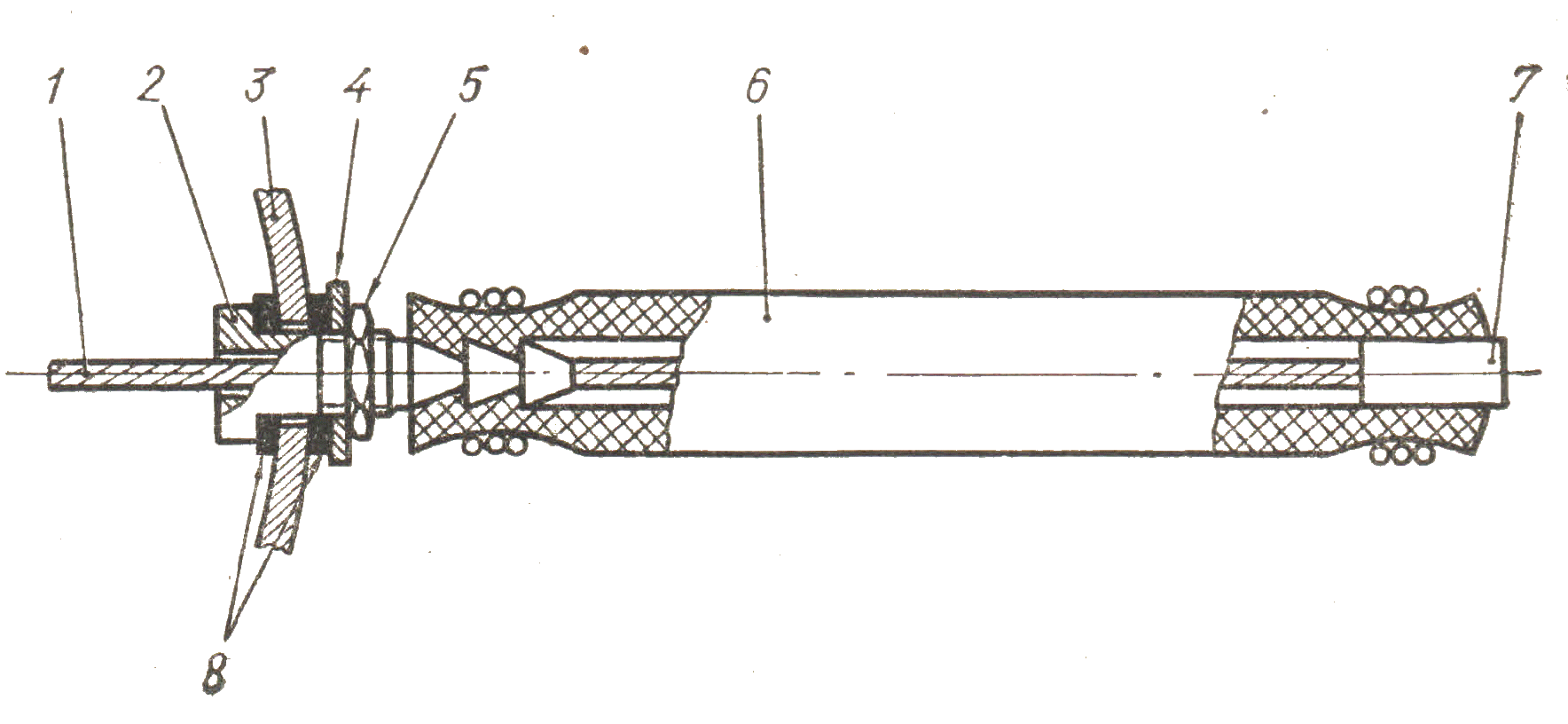

Рис. 36. Приспособление для герметизации штуцера с тросом, соединенным гибкой шпилькой:

1 — трос; 2 — штуцер; 3 — корпус барокамеры; 4 — шайба металлическая; 5 — гайка; 6 — шланг резиновый; 7 — наконечник троса; 8 — прокладка резиновая.

Схема размещения прибора типа ППК в приборе Гарфа

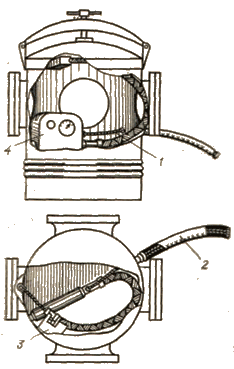

Рис. 37. Схема размещения прибора типа ППК в приборе Гарфа:

1 — трос гибкой шпильки; 2 — приспособление для герметизации штуцеров с тросом гибкой шпильки; 3 — подставка для наконечника шланга и конца троса; 4 — прибор типа ППК.

При этом штуцер 2 в корпусе прибора Гарфа следует располагать примерно на высоте 45 мм от дна камеры. Штуцер 2, гайку 5 и резиновые прокладки 8 для этого приспособления можно использовать от любого старого указателя скорости, высотомера или расходомера воздуха. Для герметизации приспособления нужно применять резиновый шланг 6. Дюритовый шланг для этой цели непригоден, так как имеет недостаточную эластичность и не обеспечивает необходимого растяжения для выдергивания шпильки.

Схема размещения прибора типа ППК по шкале высот в приборе Гарфа

Рис. 38. Схема размещения прибора типа ППК по шкале высот в приборе Гарфа:

1 — вариометр (типа ВАР); 2 — вибратор (зуммер); 3 — высотомер двухстрелочный (типа ВД); 4 — кран вакуума; 5 — камера форвакуума (предварительного вакуума); 6 — прибор типа ППК; 7 — кран выпуска в камеру форвакуума; 8 — кран, соединяющий барокамеру с атмосферой.


Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
