Общий вид механизма прибора ППК-У (ППК-1М)

Общий вид механизма прибора ППК-У (ППК-1М)

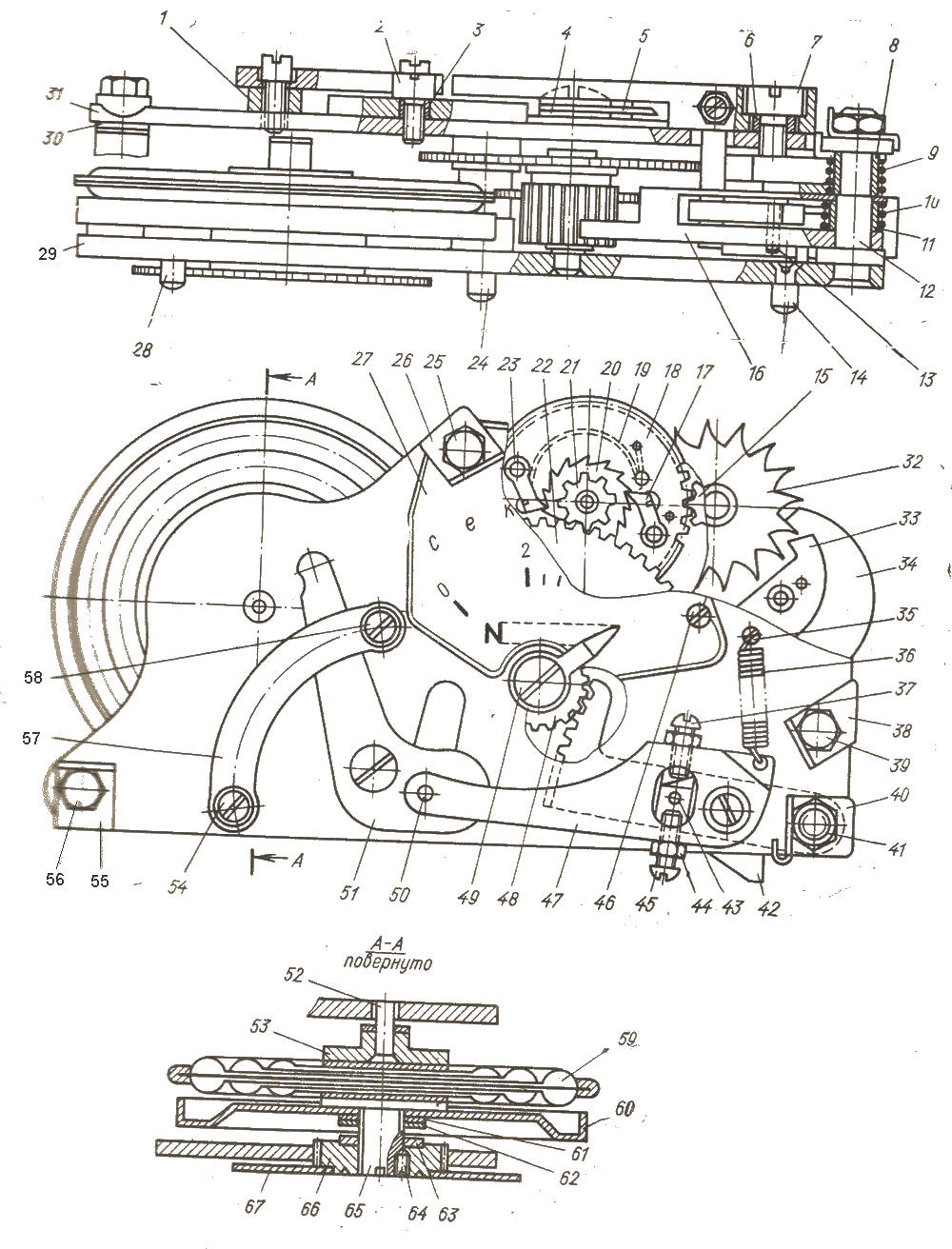

Рис. 5. Общий вид механизма прибора ППК-У (ППК-1М)

1 — втулка планки; 2 — винт; 3 — втулка упорная; 4 — втулка стрелки; 5 — стрелка; 6 — втулка упорная; 7 — винт специальный; 8 — втулка; 9 — пружина сектора; 10 — пружина собачки; 11 — втулка; 12 — ось сектора; 13 — упор собачки; 14 — ловитель; 15 — триб анкерного колеса; 16 — сектор; 17 — собачка; 18 — колесо промежуточное; 19 — пружина собачки; 20 — колесо храповое; 21 — триб промежуточного колеса; 22 — колесо ходовое; 23 — собачка; 24 — ловитель; 25 — болт; 26 — шайба контровочная; 27 — циферблат; 28 — ловитель; 29 — плата нижняя; 30 — шайба специальная; 31 — плата верхняя; 32 — колесо анкерное; 33 — скоба анкерная; 34 — баланс; 35 — винт специальный; 36 — пружина; 37 — винт регулировочный; 38 — шайба контровочная; 39 — болт; 40 — шайба контровочная; 41 — гайка; 42 — собачка; 43 — ось собачки; 44 — гайка; 45 — винт регулировочный; 46 — винт; 47 — рычаг ведущий; 48 — триб ходовой; 49 — винт стрелки; 50 — водило вертикальное; 51 — рычаг блокировочный; 52 — упор анероида; 53 — центр верхний; 54 — винт; 55 — шайба контровочная; 56 — болт; 57 — планка направляющая; 58 — винт; 59 — анероид (чувствительный элемент); 60 — шкала высот; 61 — прокладка; 62, 63 — гайка; 64 — винт; 65 — центр
нижний; 66 — втулка; 67 — колесо установочное.


Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
