Укладка основной парашютной системы Арбалет-1

Укладку производит один человек. Время укладки — от 20 до 30 минут.

В зависимости от задачи прыжка и выбранной схемы введения основной ПС в работу, предусматриваются два варианта укладки:

  • укладка основного парашюта для прыжка с введением в действие стабилизирующим парашютом;
  • укладка основного парашюта для прыжка с введением в действие вытяжным парашютом.

Каждый вариант укладки состоит из 6 этапов:

  1. осмотр и подготовка ПС к укладке;
  2. укладка купола основного парашюта;
  3. укладка основного парашюта в камеру;
  4. укладка камеры с парашютом в отсек ранца, затяжка клапанов отсека;
  5. монтаж замка стабилизации, укладка стабилизирующего (вытяжного) парашюта;
  6. подсоединение страхующего парашютного прибора ППК-У-165А к системе блокировки.

1. Укладка основной парашютной системы для прыжка с введением в действие стабилизирующим парашютом

1.1 Осмотр и подготовка парашютной системы к укладке

Подготовьте рабочее место для укладки согласно указаниям раздела «Указания по эксплуатации».

Проверьте комплектность ПС, наличие принадлежностей для укладки, убедитесь в достаточности остаточного ресурса ПС для дальнейшей эксплуатации.

Выполните осмотр основной ПС и страхующего прибора ППК-У-165А.

Подсоедините систему стабилизации петлей-удавкой к куполу, для чего:

  • пропустите петлю ограничительного звена системы стабилизации в кольцо на верхней оболочке центральной секции купола;
  • пропустите всю систему стабилизации в петлю ограничительного звена, начиная со стабилизирующего парашюта;
  • плотно затяните образовавшийся узел (рисунок 2.43).

Укладка основного парашюта Арбалет-1

Рисунок 2.43

Разложите парашют на правую и левую половины (правые стропы должны находиться справа, левые — слева). Проверьте правильность монтажа строп к свободным концам (рисунок 2.44). Стропы управления и стропы каждого ряда купола не должны пересекаться друг с другом и со стропами других рядов. Стропы, смонтированные на одном свободном конце не должны пересекаться с другими группами строп и стропами управления. Все стропы, включая стропу управления, должны проходить через соответствующие кольца устройства рифления. Стропы управления должны проходить через направляющие кольца на свободных концах.

Ленты свободных концов не должны быть перекручены. При необходимости — распутайте стропы.

Укладка основного парашюта Арбалет-1

1 — купол; 2 — задняя кромка купола; 3 — правая группа строп; 4 — устройство рифления; 5 — стропы управления; 6 — левая группа строп.

Рисунок 2.44

При помощи разъемной пряжки смонтируйте звено аварийного раскрытия замка стабилизации к петле на основе звена отсоединения (рисунок 2.45).

Вставьте тросы звена отсоединения и трос звена аварийного раскрытия замка стабилизации в соответствующие боудены на правой лямке подвесной системы (рисунок 2.46А). Основу звена отсоединения плотно вставьте в карман на правой лямке и зафиксируйте текстильной застежкой (рисунок 2.46Б).

Укладка основного парашюта Арбалет-1

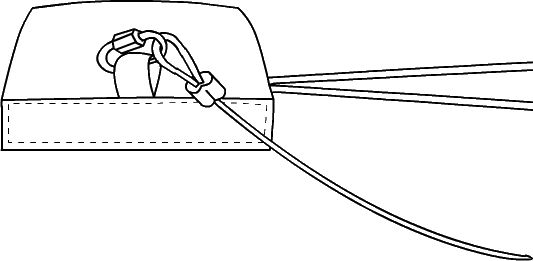

Рисунок 2.45

Укладка основного парашюта Арбалет-1

Рисунок 2.46

Смонтируйте петлю зачековки основного парашюта, для чего:

  • закрепите петлю узлом-удавкой к кольцу внутри ленточной петли с люверсом, размещенной на стыке промежуточной стенки ранца и дна нижнего отсека;
  • протяните петлю зачековки через люверс ленточной петли (рисунок 2.47).

Вставьте трос звена ручного раскрытия замка стабилизации в гибкий шланг на правом ножном обхвате. Закрепите ручку звена на ножном обхвате при помощи текстильной застежки (рисунок 2.48).

Укладка основного парашюта Арбалет-1

Рисунок 2.47

Укладка основного парашюта Арбалет-1

Рисунок 2.48

Смонтируйте петлю зачековки замка стабилизации, для чего:

  • наденьте петлю на трос звена аварийного раскрытия замка в месте выхода троса из гибкого шланга на звене замка стабилизации;
  • заправьте трос звена аварийного раскрытия замка стабилизации в ленточную шлевку звена замка;
  • вставьте петлю зачековки замка в нижний люверс звена (рисунок 2.49).

Укладка основного парашюта Арбалет-1

1 — трос звена аварийного раскрытия; 2 — трос звена ручного раскрытия

Рисунок 2.49

Расположите ранец на укладочном полотнище у свободных концов основного парашюта так, чтобы подвесная система находилась снизу.

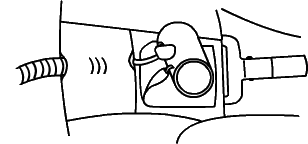

Смонтируйте кольцевые замковые устройства (рисунок 2.50) следующим образом:

  • пропустите большое кольцо свободного конца в пряжку КЗУ подвесной системы;
  • пропустите в большое кольцо малое кольцо, смонтированное на ленте;
  • пропустите в малое кольцо снаружи шнуровую петлю;
  • пропустите шнуровую петлю в люверс свободного конца;
  • наденьте на петлю пластину-люверс шланга-боудена;
  • проденьте в петлю трос звена отсоединения;
  • вставьте конец троса в карман на свободном конце.

Укладка основного парашюта Арбалет-1

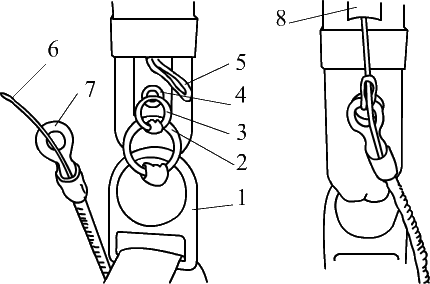

1 — пряжка КЗУ подвесной системы; 2 — большое кольцо; 3 — малое кольцо; 4 — люверс; 5 — шнуровая петля; 6 — трос звена отсоединения; 7 — пластина-люверс; 8-карман на свободном конце.

Рисунок 2.50

Закрепите подвесную систему с помощью груза или укладочного костыля. Повторно убедитесь в правильности прохождения строп от подсоединенных свободных концов к куполу.

Зачекуйте стропы управления следующим образом:

  • втяните стропу управления в сторону ранца через направляющее кольцо на заднем свободном конце до петли зачековки на стропе управления и вставьте в нее верхнюю чеку звена управления (верхний состроченный конец звена управления) ниже направляющего кольца (рисунок 2.51А);
  • зафиксируйте верхнюю чеку в верхней шлевке, а нижнюю чеку в нижней шлевке (рисунок 2.51Б);
  • имеющуюся слабину стропы управления сложите вдвое и вставьте в шлевку на внутренней стороне заднего свободного конца (рисунок 2.51В).

Укладка основного парашюта Арбалет-1

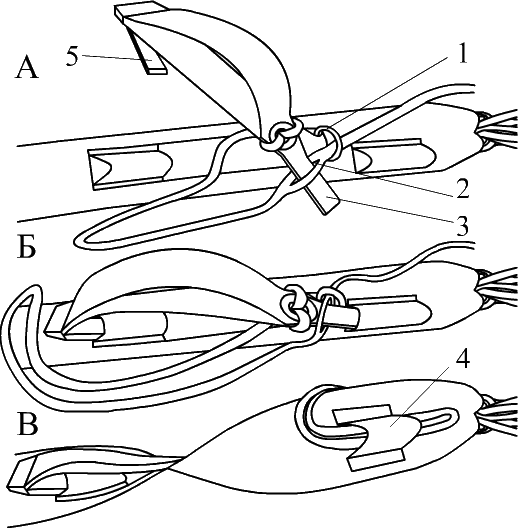

1 — направляющее кольцо стропы управления; 2 — петля зачековки стропы управления; 3 — верхняя чека; 4 — шлевка для слабины стропы управления;5-нижняя чека.

Рисунок 2.51

Расправьте ленты-притяги свободных концов, потянув за шнуровую петлю в направлении «от ранца» так, чтобы притяги не стягивали ленту переднего свободного конца и не были перекручены (рисунок 2.52А).

Вставьте ручку-чеку последовательно в шнуровую петлю, затем — в направляющую шлевку ленты-притяга со стороны ранца (рисунок 2.52Б).

Укладка основного парашюта Арбалет-1

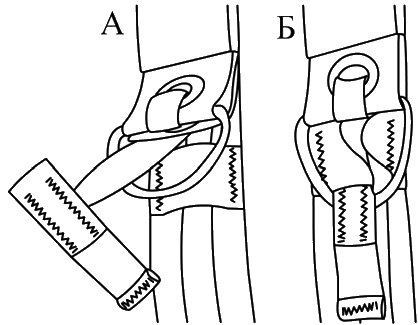

Рисунок 2.52

Контроль этапа:

  1. Проверьте правильность:
    • подсоединения стабилизирующей системы к кольцу на верхней оболочке парашюта;
    • монтажа петли зачековки основного парашюта;
    • монтажа кольцевых замковых устройств;
    • зачековки строп управления, при этом обратите внимание на зачековку стропы управления ниже направляющего кольца на свободном конце.
  2. Убедитесь, что ленты-притяги не стягивают ленту передних свободных концов парашюта и ручка-чека заправлена в направляющую шлевку ленты притяга.
  3. Поднимите стропы управления. Убедитесь, что свободные концы не перекручены, стропы управления свободно проходят от направляющих колец на задних свободных концах через соответствующие кольца устройства рифления до задней кромки купола, не пересекаясь с остальными стропами парашюта (рисунок 2.44).

1.2. Укладка купола основного парашюта

Убедитесь, что свободные концы парашюта не перекручены относительно плечевых обхватов и друг друга, а левая и правая группы свободных концов находятся на одном уровне (рисунок 2.44).

Вытяните стропы на всю длину и положите купол на левую сторону, так чтобы левая боковая нервюра с боковым полотнищем, была расправлена и боковые стропы натянуты.

Поочередно расправляя верхние полотнища купола и натягивая их в местах пришивки промежуточных нервюр, сложите друг на друга. При этом все стропы должны оказаться натянутыми. Стропы первого, второго, третьего и четвертого рядов должны находится вместе (рисунок 2.53).

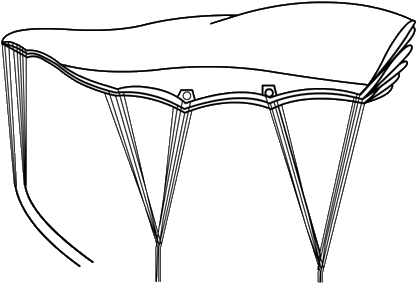

Разделите уложенные и расправленные полотнища между первым и вторым рядами строп (воздухозаборники) на правую и левую половины (рисунок 2.54).

Укладка основного парашюта Арбалет-1

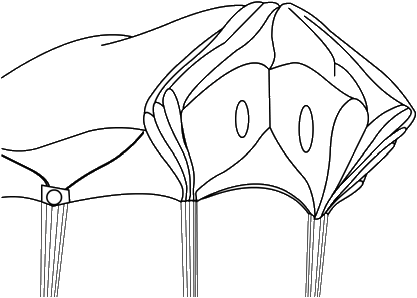

Рисунок 2.53

Укладка основного парашюта Арбалет-1

Рисунок 2.54

Закрутите левые и правые воздухозаборники навстречу друг другу до боковой стропы второго ряда (рисунки 2.55 и 2.56). Положите закрученные воздухозаборники рядом.

Укладка основного парашюта Арбалет-1

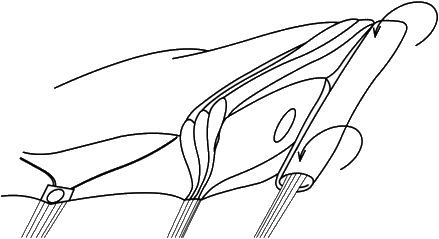

Рисунок 2.55

Укладка основного парашюта Арбалет-1

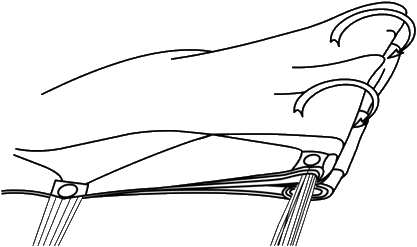

Рисунок 2.56

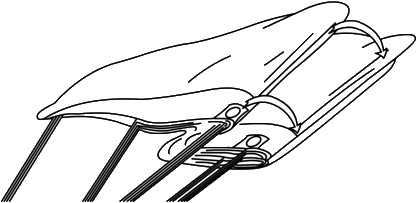

Возьмитесь за верхние полотнища в районе строп третьего ряда и, натянув их, наложите на завернутые полотнища воздухозаборников так, чтобы стропы третьего ряда расположились вместе со стропами первого и второго рядов (рисунок 2.57).

Разберите левую и правую группы дополнительных строп управления и положите соответственно слева и справа от уложенного купола. Соберите вместе стропы 4-го ряда и слегка натягивая их положите посередине уложенного купола. Натяните поочередно дополнительные стропы управления одной стороны купола, расправьте наружу полотнища задней кромки купола между дополнительными стропами управления и сложите их друг на друга (рисунок 2.58).

Аналогичные действия произведите с другой стороной парашюта.

Укладка основного парашюта Арбалет-1

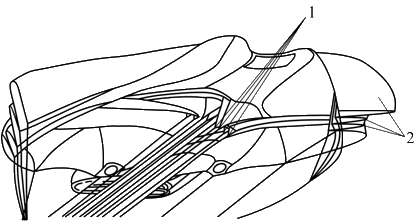

1 — петли крепления 4-го ряда строп; 2 — полотнища задней кромки между дополнительными стропами управления.

Рисунок 2.57

Укладка основного парашюта Арбалет-1

Рисунок 2.58

Возьмите уложенные полотнища задней кромки вместе и, натянув вместе с полотнищами дополнительные стропы управления и боковую стропу 4-го ряда, заверните их на 2-3 оборота в направлении на купол (рисунок 2.59).

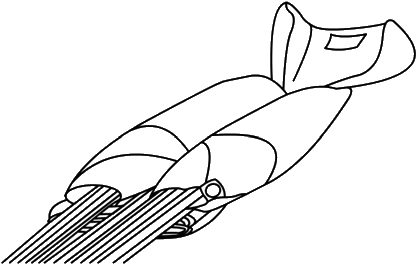

Вытяните наружу полотнища левых стабилизирующих полотнищ, находящиеся между боковыми стропами 2-го и 3-го рядов и 3-го и 4-го рядов. Аналогично вытяните наружу стабилизирующие полотнища правой стороны купола. Кольца-ограничители хода устройства рифления, расположенные на боковых полотнищах в месте крепления к ним строп 2-го и 3-го рядов должны находиться снаружи и не захватываться остальными стропами (рисунок 2.60).

Укладка основного парашюта Арбалет-1

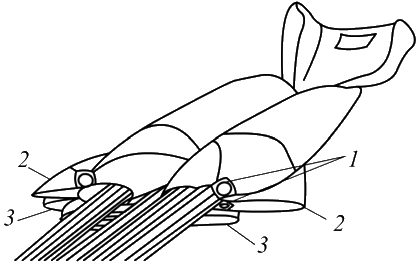

1 — кольца-ограничители; 2 — стабилизирующее полотнище между стропами 3 и 4 рядов; 3 — стабилизирующее полотнище между стропами 2 и 3 рядов.

Рисунок 2.59

Укладка основного парашюта Арбалет-1

Рисунок 2.60

Подтяните устройство рифления к уложенному куполу. Кольца рифления, через которые проходят группы строп передних и задних свободных концов, должны упираться в соответствующие кольца-ограничители хода устройства рифления.

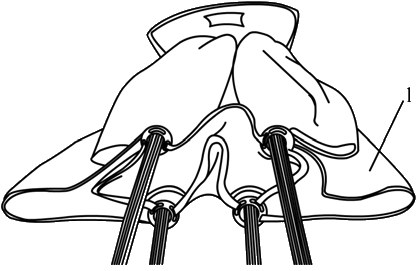

Расправьте полотнища устройства рифления между соответствующими группами строп, как показано на рисунке 2.61. При правильной укладке парашюта стропы, пройдя сквозь кольца устройства рифления, должны проходить от купола к свободным концам, не пересекаясь.

Укладка основного парашюта Арбалет-1

1 — стабилизирующее полотнище между стропами 2 и 3 рядов.

Рисунок 2.61

Укладка основного парашюта Арбалет-1

Рисунок 2.62

Накройте купол полотнищем задней кромки так, чтобы середина задней кромки расположилась на уровне колец устройства рифления (рисунок 2.62).

Контроль этапа:

  1. Приподняв центральное полотнище, убедитесь в размещении колец устройства рифления вплотную к кольцам-ограничителям хода устройства рифления на стабилизирующих полотнищах парашюта.
  2. Приподняв задние свободные концы совместно со стропами управления, убедитесь в том, что стропы не пересекаются между собой и проходят через соответствующие кольца устройства рифления.

1.3. Укладка основного парашюта в камеру системы cтабилизации

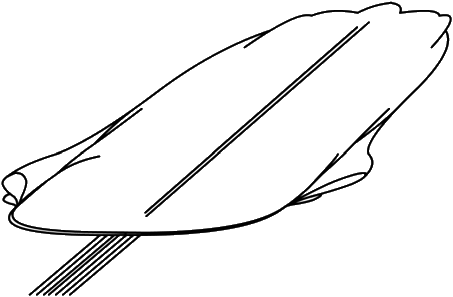

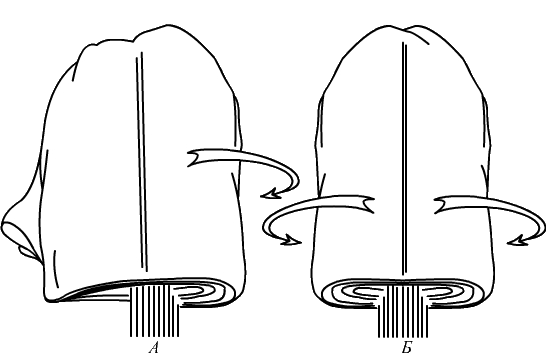

Оберните уложенный купол центральным полотнищем справа и слева (рисунки 2.63А, Б). Стропы управления при этом должны остаться в пучке, вместе с основными стропами.

Укладка основного парашюта Арбалет-1

Рисунок 2.63

Вытяните складывающую стропу из камеры наружу через окно соединительного звена в месте его пришивки к камере (рисунок 2.64 А), до упирания кольца на ограничительном звене в люверс в верхней части камеры.

Сложите ограничительное звено внутри камеры «змейкой», делая сложения длиной от 0,05 м до 0,07 м, и наденьте на нее, сделав 2 оборота, резиновую петлю (рисунок 2.64 Б).

Укладка основного парашюта Арбалет-1

1 — складывающая стропа; 2 — соединительное звено; 3 — окно соединительного звена; 4 — люверс; 5 — ограничительное кольцо; 6 — слабина ограничительного звена; 7 — резиновая петля.

Рисунок 2.64

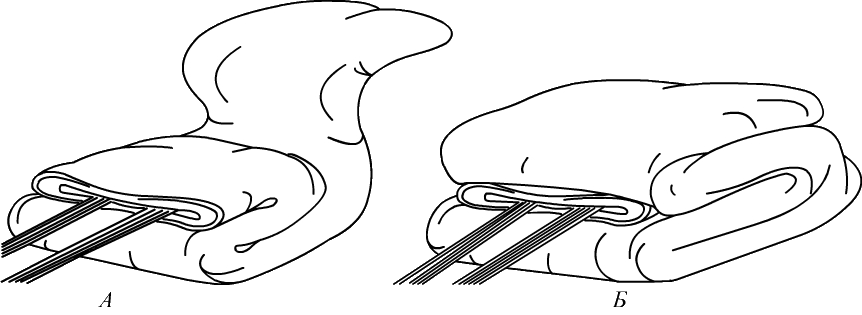

В нижней части купола сделайте одно S-образное сложение длиной от 0,15 м до 0,2 м (рисунок 2.65 А), а верхнюю часть купола уложите на нижнюю, сделав еще одно S-образное сложение (рисунок 2.65 Б).

Укладка основного парашюта Арбалет-1

Рисунок 2.65

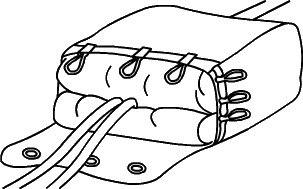

Расправьте камеру и наденьте ее на сложенный купол (рисунок 2.66).

Убедитесь в упирании кольца на ограничительном звене в люверс верхней части камеры. При необходимости — вытяните складывающую стропу наружу (рисунок 2.67).

Укладка основного парашюта Арбалет-1

1 — складывающая стропа; 2 — ограничительное кольцо; 3 — окно соединительного звена.

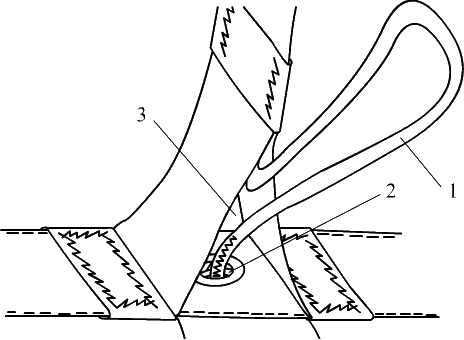

Рисунок 2.66

Укладка основного парашюта Арбалет-1

Рисунок 2.67

Уложите стропы в съемные парашютные соты и петли камеры следующим образом.

Убедитесь, что стропы парашюта равномерно натянуты и не имеют излишней слабины отдельных строп. Слабина строп не должна быть более 70 мм. Имеющуюся слабину строп сгоните в сторону купола.

Перегните стропы на расстоянии от 0,15 до 0,2 м от уложенного купола и, надев центральный люверс клапана камеры на соответствующую парашютную соту, вставьте в соту образованный перегибом пучок строп (рисунок 2.68).

Последовательно зачекуйте боковые соты камеры по направлению выхода пучка строп из средней соты (рисунки 2.69, 2.70). При этом длина строп в пучке должна составлять от 0,04 до 0,05 м и стропы между сотами не должны провисать.

Укладка основного парашюта Арбалет-1

Рисунок 2.68

Укладка основного парашюта Арбалет-1

Рисунок 2.69

Оставшиеся стропы уложите в резиновые петли на камере, делая вокруг каждого пучка строп по 2 оборота резиновой петли (рисунок 2.71).

Оставьте неуложенным участок строп длиной от 0,4 м до 0,6 м.

Укладка основного парашюта Арбалет-1

Рисунок 2.70

Укладка основного парашюта Арбалет-1

Рисунок 2.71

Вытяните всю слабину складывающей стропы в сторону стабилизирующего парашюта, для чего:

  • расправьте соединительное звено системы стабилизации со стабилизирующим парашютом;
  • взявшись в районе полюсной части за ручку, вытяните слабину складывающей стропы в сторону стабилизирующего парашюта до полного натяжения центральной стропы;
  • убедитесь, что складывающая стропа имеет слабину, а центральная стропа при этом натянута (рисунок 2.72).

Укладка основного парашюта Арбалет-1

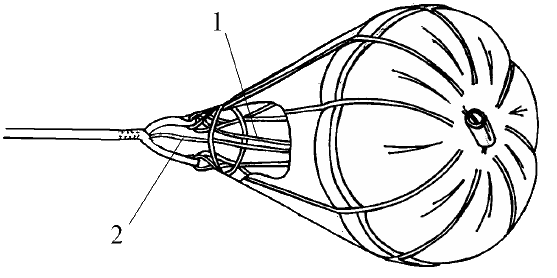

1 — центральная стропа; 2 — складывающая стропа.

Рисунок 2.72

Возьмите стабилизирующий парашют за вершину и вытяните его на укладочном столе.

Контроль этапа:

  1. Убедитесь, что при полностью натянутой центральной стропе, складывающая стропа имеет внутри стабилизирующего парашюта слабину.
  2. Убедитесь, что кольцо на ограничительном звене упирается в люверс верхней части камеры.
  3. Убедитесь, что кольца устройства рифления размещаются между сложениями уложенного в камеру основного парашюта, не выступая за пределы габаритов камеры.
  4. Убедитесь, что длина пучков строп, уложенных в съемные соты, достаточна для надежной зачековки в камере уложенного парашюта.
  5. Проверьте правильность и аккуратность укладки строп парашюта в соты и петли камеры.

1.4. Укладка камеры с основным парашютом в отсек ранца, затяжка клапанов отсека ОП.

Вставьте в петлю зачековки нижнего отсека ленту-затяжку.

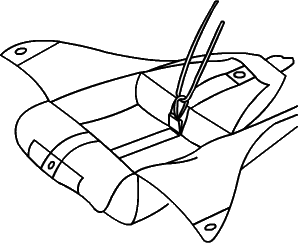

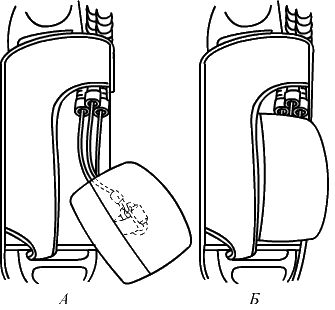

Отверните нижний и боковые клапаны нижнего отсека наружу, расправьте предохранители свободных концов. Отверните декоративный и верхний клапаны отсека (рисунок 2.73).

Укладка основного парашюта Арбалет-1

Рисунок 2.73

Поднимите камеру с уложенным парашютом совместно со свободными концами с укладочного полотнища и, не допуская переворотов, положите камеру в нижний отсек, так, чтобы уложенные в петли стропы были обращены к нижнему клапану, а соединительное звено системы стабилизации — к верхнему клапану отсека. Проложите свободные концы основного парашюта вдоль соответствующих сторон верхнего отсека, не допуская их слабины и перекручиваний. Слабину строп аккуратно уложите на дно отсека, при этом допускается приподнять камеру из отсека за соединительное звено (рисунок 2.74А).

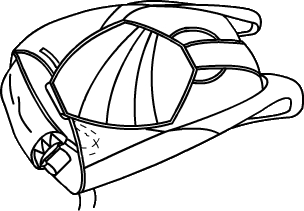

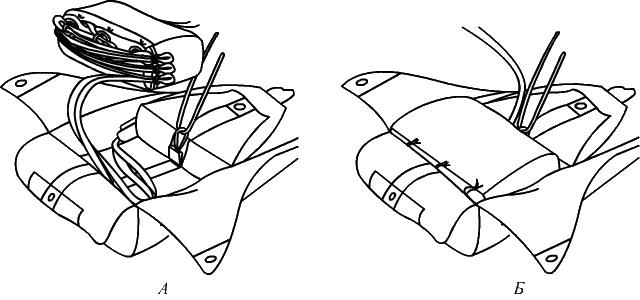

Уложите камеру с куполом в ранец (рисунок 2.74Б).

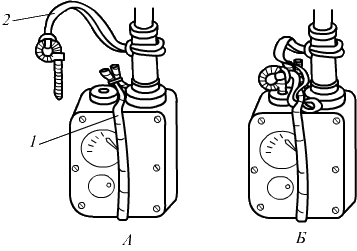

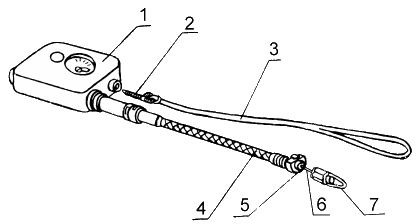

Вставьте трос разблокировки страхующего прибора, расположенный на левом свободном конце, в люверс в левом клапане отсека.

Укладка основного парашюта Арбалет-1

Рисунок 2.74

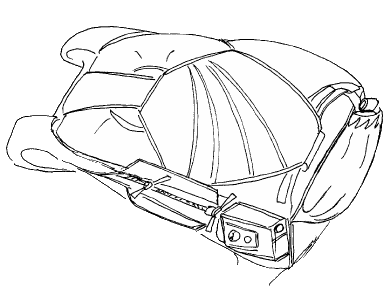

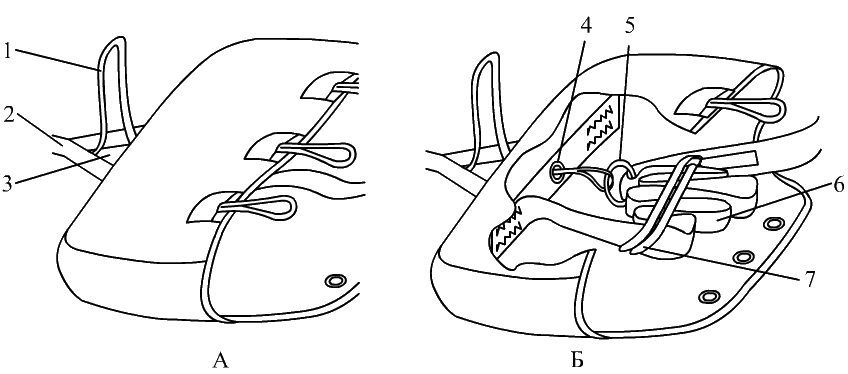

Выведите соединительное звено системы стабилизации в сторону правого клапана отсека. Вставьте ленту-затяжку последовательно в люверс нижнего, а затем — верхнего клапанов отсека.

При помощи ленты-затяжки вытяните петлю зачековки до ее появления в люверсе верхнего клапана (рисунок 2.75), прижмите петлю коленом или зачекуйте вспомогательной шпилькой.

Вставьте ленту-затяжку последовательно в люверс правого, а затем левого клапанов так, чтобы соединительное звено выходило между правым и верхним клапанами отсека.

При помощи ленты-затяжки вытяните петлю зачековки до ее появления в люверсе левого клапана. Вытяните из-под клапанов всю слабину соединительного звена, расправьте звено и, не допуская его перекручивания, зачекуйте петлю тросами зачековки над люверсом левого клапана. Аккуратно вытяните ленту-затяжку из петли, кончики тросов зачековки заправьте в газырь на левом клапане (рисунок 2.76).

Укладка основного парашюта Арбалет-1

Рисунок 2.75

Укладка основного парашюта Арбалет-1

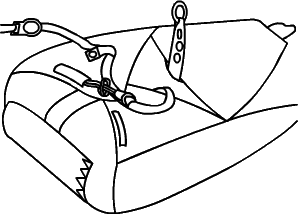

Рисунок 2.76

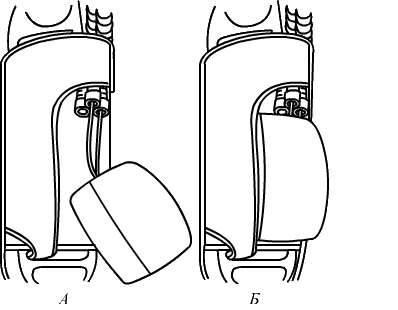

Накройте свободные концы основного парашюта предохранителями свободных концов, заправьте отвороты предохранителей в карманы на предохранителях свободных концов запасного парашюта.

Контроль этапа:

  1. Проверьте заправку свободных концов под предохранители и надежность фиксирования предохранителей.
  2. Проверьте последовательность зачековки клапанов нижнего отсека и направление выхода соединительного звена из-под клапанов.
  3. Убедитесь в наличии слабины соединительного звена между камерой и петлей с тросами зачековки.
  4. Убедитесь, что обжимка тросов не находится над люверсом левого клапана и не попала в петлю зачековки.

1.5. Монтаж замка стабилизации, укладка стабилизирующего парашюта

Удерживая соединительное звено за текстильную застежку и не допуская его перекручивания, поместите кольцо соединительного звена у большого кольца звена замка стабилизации со стороны декоративного клапана так, чтобы слабина соединительного звена располагалась над левым клапаном нижнего отсека.

Пропустите большое кольцо звена замка в кольцо соединительного звена системы стабилизации. Наденьте большое кольцо звена замка на малое кольцо (рисунок 2.77).

Прижав малое кольцо к люверсу, последовательно проденьте петлю зачековки замка в малое кольцо и люверс (рисунок 2.78).

Укладка основного парашюта Арбалет-1

Рисунок 2.77

Укладка основного парашюта Арбалет-1

Рисунок 2.78

Сложите соединительное звено системы стабилизации так, чтобы шлевка с люверсом находилась в вершине образованной петли. Проденьте петлю зачековки замка в люверс шлевки. Зачекуйте петлю, вставив в нее трос звена ручного раскрытия замка стабилизации.

Выберите из гибких шлангов всю слабину тросов звеньев ручного и аварийного раскрытия замка стабилизации, вставьте конец троса аварийного раскрытия замка стабилизации в соответствующий газырь, а конец троса звена ручного раскрытия в канал на соединительном звене (рисунок 2.79).

Укладка основного парашюта Арбалет-1

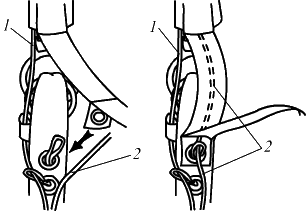

1 — трос звена аварийного раскрытия замка стабилизации;. 2 — трос звена ручного раскрытия замка стабилизации

Рисунок 2.79

Примечание:

При достаточном навыке, дополнительных приспособлений для монтажа замка стабилизации не требуется, однако, для удобства зачековки замка петлей зачековки, допускается применение ленты-затяжки.

Заправьте слабину соединительного звена между камерой и тросами зачековки под правый клапан, а слабину между тросами и шлевкой с люверсом — под левый клапан отсека. Положите замок стабилизации с соединительным звеном на правый клапан в направлении нижнего правого угла ранца. Зафиксируйте соединительное звено на текстильной застежке (рисунок 2.80).

Накройте замок декоративным клапаном ранца, заправьте отворот декоративного клапана под зачекованные верхний и боковые клапаны отсека (рисунок 2.81).

Укладка основного парашюта Арбалет-1

Рисунок 2.80

Укладка основного парашюта Арбалет-1

Рисунок 2.81

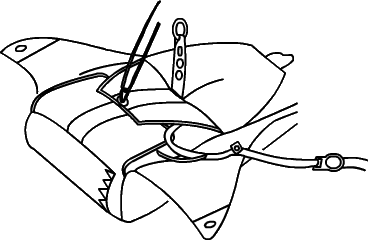

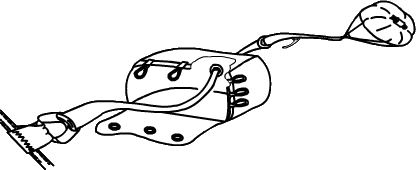

Вытяните за вершину стабилизирующего парашюта соединительное звено на всю длину, расправьте соединительное звено, не допуская его перекручивания.

Разложите стабилизирующий парашют на укладочном полотнище рядом с ранцем нижним полотнищем вверх и сложите полотнища стабилизирующего парашюта, как показано на рис.2.82.

Укладка основного парашюта Арбалет-1

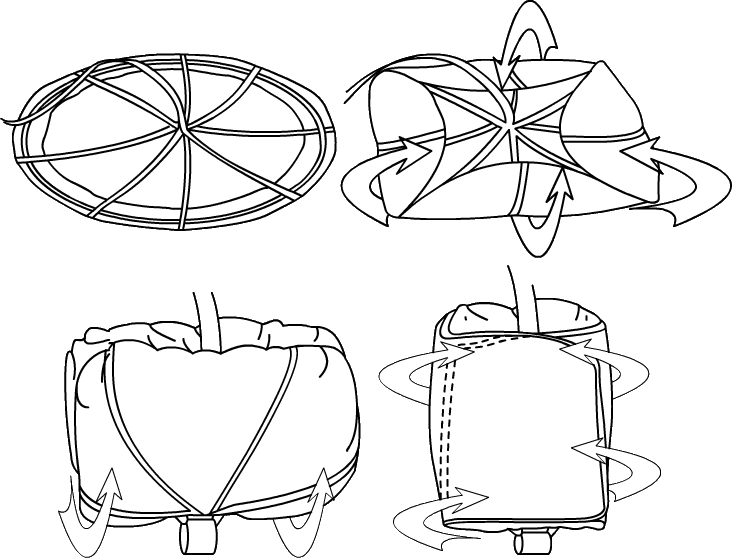

Рисунок 2.82

Перегните сложенный парашют пополам и уложите на него соединительное звено «змейкой», оставив неуложенной часть звена длиной от 0,25 до 0,3 м (рисунок 2.83А) и плотно заверните (рисунок 2.83Б).

Укладка основного парашюта Арбалет-1

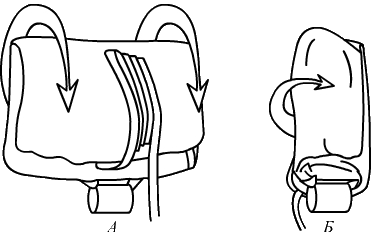

Рисунок 2.83

Оттягивая рукой кромку эластичного кармана на нижнем клапане ранца, вложите парашют с оставшейся частью соединительного звена в карман так, чтобы ручка осталась снаружи кармана.

Слабину соединительного звена уберите под правый боковой клапан (рисунок 2.84).

Укладка основного парашюта Арбалет-1

Рисунок 2.84

Контроль этапа:

  1. Убедитесь в наличии слабины соединительного звена между камерой основного парашюта и тросами зачековки отсека, а также между тросами зачековки и шлевкой с люверсом. Проверьте правильность и аккуратность заправки слабины звена под соответствующие клапаны.
  2. Проверьте правильность сборки замка стабилизации, убедитесь в отсутствии слабины тросов звеньев ручного и аварийного раскрытия замка в гибких шлангах. Проверьте заправку концов тросов в газыри соединительного звена.
  3. Проверьте правильность размещения стабилизирующего парашюта в кармане на нижнем клапане. Убедитесь, что полотнища парашюта полностью размещены внутри кармана, а ручка — вне кармана.

1.6. Установка страхующего парашютного прибора ППК-У-165А

Осмотр и проверку прибора ППК-У-165А производите согласно техническому описанию и инструкции по эксплуатации на него. Прибор должен иметь шланг длиной 165 мм, петлю длиной 19 мм и фал длиной 380 мм с гибкой шпилькой (рисунок 2.85).

Укладка основного парашюта Арбалет-1

1 — корпус прибора; 2 — шпилька гибкая; 3 — фал гибкой шпильки; 4 — шланг прибора; 5 — хомут прибора; 6 — трос; 7 — петля.

Рисунок 2.85

Установите на приборе высоту срабатывания согласно задаче прыжка исходя из фактического атмосферного давления на площадке приземления.

Внимание:

При установке высоты срабатывания страхующего прибора ППК-У-165А рекомендуется пользоваться шкалой, начиная только с отметки 0,5 км, так как пользование меньшими отметками приводит к срабатыванию прибора в пределах изменения атмосферного давления на поверхности земли даже в местности, расположенной на уровне моря.

Установите на корпус прибора между направляющей трубкой вытяжного механизма и затвором съемную парашютную соту 12-ОСТ 1 12022-75. Фал с гибкой шпилькой привяжите узлом-удавкой к направляющей трубке (рисунок 2.86А).

Укладка основного парашюта Арбалет-1

1 — съемная парашютная сота; 2 — фал с гибкой шпилькой

Рисунок 2.86

Сместите хомут шланга прибора ППК-У-165А относительно наконечника шланга до упора в сторону присоединительного узла прибора. Вставьте корпус прибора в карман на левом клапане ранца.

Закрепите хомут прибора в гнезде пластины жесткости. Зафиксируйте прибор со шлангом с помощью ленточных завязок в кармане и на левом клапане (рисунок 2.87).

Укладка основного парашюта Арбалет-1

Рисунок 2.87

Вставьте в затвор прибора гибкую шпильку прибора, слабину фала гибкой шпильки заправьте под парашютную соту (рисунок 2.86Б).

Взведите страхующий прибор, установите время срабатывания 5 с.

Вращением шланга прибора вправо или влево в хомуте прибора отрегулируйте слабину троса в пределах 10-15 мм. Слабина троса (рисунок 2.88А) определяется расстоянием между концом петли вытяжного механизма прибора и местом, к которому она присоединяется при натянутом от руки тросе.

Подтяните трос разблокировки, пропущенный в люверс на левом боковом клапане, чтобы выбрать всю его слабину.

Пропустите одну ветвь двойной петли, установленной на соединительном звене в петлю вытяжного механизма прибора и зачекуйте ее тросом разблокировки. Пропустите трос разблокировки во вторую ветвь двойной петли (рисунок 2.88Б).

Укладка основного парашюта Арбалет-1

1 — хомут; 2 — гнездо пластины жесткости; 3 — петля вытяжного механизма; 4 — соединительное звено; 5 — люверс; 6 — двойная петля; 7 — трос разблокировки.

Рисунок 2.88

Контроль этапа:

  1. Проверьте установку штифта хомута прибора в гнездо пластины жесткости и прибора в карман, фиксирование прибора при помощи ленточных завязок.
  2. Убедитесь в наличии слабины троса вытяжного механизма прибора (слабина должна быть в пределах от 0,01 до 0,015 м).
  3. Проверьте правильность монтажа петли вытяжного механизма прибора на двойную петлю соединительного звена и ее блокирование тросом разблокировки.

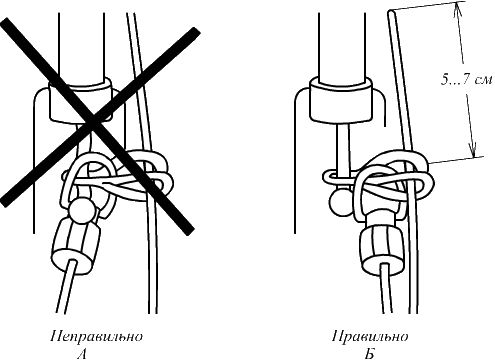

  4. Убедитесь в отсутствии набрасывания петли присоединительного узла прибора на шариковую обжимку соединительного звена (рис.2.89А,Б).
  5. Убедитесь в наличии запаса хода троса разблокировки (расстояние от двойной петли до конца троса должно быть не менее 0,05 м) (рис.2.89Б).

    Укладка основного парашюта Арбалет-1

    Рисунок 2.89

  6. Накройте шланг прибора с элементами системы блокировки предохранительным клапаном и зафиксируйте предохранительный клапан текстильной застежкой и жестким отворотом клапана.

2. Укладка основной парашютной системы для прыжка с вытяжным парашютом

2.1. Осмотр и подготовка парашютной системы к укладке

Подготовьте рабочее место для укладки. Проверьте комплектность ПС, наличие принадлежностей для укладки, убедитесь в достаточности остаточного ресурса ПС для дальнейшей эксплуатации.

Выполните осмотр ПС и прибора ППК-У-165А (в случае его установки на парашютную систему в качестве страхующего).

Отсоедините от кольца на верхней оболочке центральной секции систему стабилизации.

Подсоедините вытяжной парашют с соединительным звеном и камерой к основному парашюту следующим образом:

  • пропустите соединительное звено в центральный люверс камеры так, чтобы ограничительное кольцо и шпилька зачековки клапанов ранца остались снаружи камеры;
  • подсоедините петлю соединительного звена внутри камеры к кольцу на верхней оболочке основного парашюта узлом-удавкой (рисунок 2.90), вставив петлю в кольцо, и пропустив соединительное звено с камерой в петлю, затяните узел.
  • подсоедините ко второй петле соединительного звена вытяжной парашют узлом удавкой, вставив петлю в коуш, образованный лентами усилительного каркаса вытяжного парашюта так, чтобы петля прошла через все петли и петлю центральной стропы, и затяните узел, пропустив вытяжной парашют через петлю соединительного звена.

Укладка основного парашюта Арбалет-1

Рисунок 2.90

Проверьте правильность монтажа строп к свободным концам. При необходимости распутайте стропы.

Снимите с ПС звено ручного раскрытия замка стабилизации.

Отсоедините звено аварийного раскрытия замка стабилизации от звена отсоединения и извлеките трос звена аварийного раскрытия замка стабилизации из гибкого шланга на правой лямке подвесной системы, предварительно сняв с троса петлю зачековки замка стабилизации.

Уберите снятые элементы в переносную сумку.

Убедитесь, что тросы звена отсоединения вставлены в соответствующие боудены на правой лямке подвесной системы, а основа звена отсоединения плотно вставлена в карман на правой лямке и зафиксирована текстильной застежкой (рисунок 2.91).

Укладка основного парашюта Арбалет-1

Рисунок 2.91

Заправьте звено замка стабилизации в карман между промежуточной стенкой ранца и верхним клапаном нижнего отсека.

Проверьте состояние петли зачековки, соответствие длины петли и правильность ее монтажа.

Расположите ранец на укладочном полотнище у свободных концов парашюта так, чтобы подвесная система находилась снизу.

Если свободные концы основного парашюта были отсоединены, смонтируйте кольцевые замковые устройства (рисунок 2.50).

Повторно убедитесь в правильности прохождения строп от подвесной системы к куполу (рисунок 2.44).

Зачекуйте стропы управления и расправьте ленты-притяги (рисунки 2.51 и 2.52).

Контроль этапа:

  1. Проверьте:
    1. подсоединение вытяжного парашюта к соединительному звену;
    2. монтаж камеры на звено и подсоединение соединительного звена к кольцу на верхней оболочке парашюта;
    3. монтаж петли зачековки;
    4. монтаж КЗУ;
    5. зачековку строп управления.
  2. Убедитесь, что ленты-притяги не стягивают ленты передних свободных концов, и ручка-чека заправлена в направляющую шлевку ленты притяга.
  3. Поднимите стропы управления. Убедитесь, что свободные концы не перекручены, стропы управления свободно проходят от направляющих колец на задних свободных концах через соответствующие кольца устройства рифления до задней кромки купола, не пересекаясь с остальными стропами парашюта (рисунок 2.44).

2.2. Укладка купола основного парашюта

Выполните укладку купола парашюта и контроль укладки согласно указаниям раздела 1.2.

2.3. Укладка основного парашюта в камеру

Оберните уложенный купол центральным полотнищем справа и слева (рисунки 2.59А, Б). Стропы управления при этом должны остаться в пучке, вместе с основными стропами.

В нижней части купола сделайте одно S-образное сложение длиной от 0,15 м до 0,2 м (рисунок 2.65 А), а верхнюю часть купола уложите на нижнюю, сделав еще одно S-образное сложение (рисунок 2.65 Б).

Расправьте камеру и наденьте ее на сложенный купол (рисунок 2.66).

Вытяните соединительное звено из камеры через верхний люверс камеры до упирания кольца на верхней оболочке центральной секции купола в люверс верхней части основы камеры.

Уложите стропы в съемные парашютные соты и петли камеры согласно указаниям раздела 1.3.

Контроль этапа:

  1. Убедитесь, что кольцо на верхней оболочке центральной секции купола упирается в люверс верхней части камеры.
  2. Убедитесь, что кольца устройства рифления не выступают за пределы габаритов камеры.
  3. Убедитесь, что длина пучков строп, уложенных в съемные соты, достаточна для надежной зачековки в камере уложенного парашюта.
  4. Проверьте правильность и аккуратность укладки строп основного парашюта в соты и петли камеры.

2.4. Укладка камеры с парашютом в отсек ранца, затяжка клапанов отсека

Выполните укладку камеры и свободных концов основного парашюта в отсек ранца, а также затяжку клапанов отсека согласно указаниям раздела 1.4., но зачековку петли зачековки нижнего отсека выполните изогнутой шпилькой, закрепленной на соединительном звене (рисунок 2.92).

Укладка основного парашюта Арбалет-1

Рисунок 2.92

Внимание: кольцо изогнутой шпильки не должно находиться над самим люверсом левого клапана ранца.

Контроль этапа:

  1. Проверьте последовательность зачековки клапанов отсека и направление выхода соединительного звена из-под клапанов.
  2. Убедитесь в наличии слабины соединительного звена между камерой и изогнутой шпилькой, после чего заправьте слабину звена под правый клапан сверху.

2.5. Укладка вытяжного парашюта

Вытяните и расправьте, не допуская перекручивания, соединительное звено вытяжного парашюта на участке от изогнутой шпильки до вытяжного парашюта.

Разместите вытяжной парашют на укладочном полотнище рядом с ранцем ПС нижним полотнищем вверх. Расправьте верхнее и нижнее полотнища (рисунок 2.93А).

Сложите полотнища вытяжного парашюта, как показано на рис.2.93 Б, В, Г и уложите соединительное звено «змейкой» на свернутый парашют (рисунок 2.93Г).

Сверните парашют «в трубочку» (рисунок 2.93Д), оставив неуложенной часть звена длиной от 0,3 до 0,4 м.

Укладка основного парашюта Арбалет-1

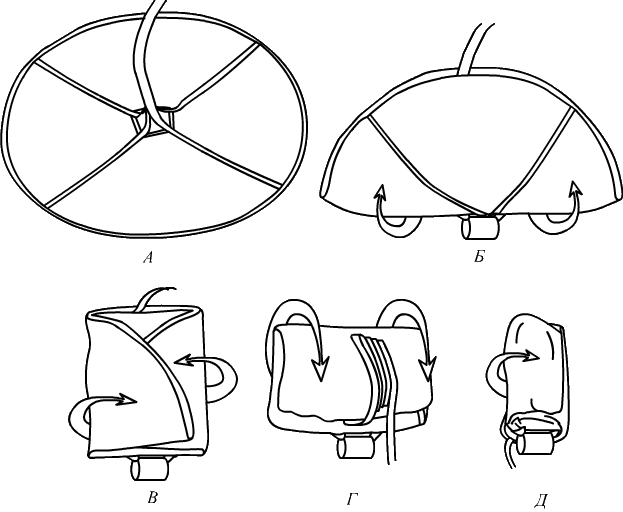

Рисунок 2.93

Оттягивая рукой кромку эластичного кармана на нижнем клапане ранца, вложите вытяжной парашют с оставшейся частью соединительного звена в карман так, чтобы ручка парашюта осталась снаружи кармана (рис.2.94).

Укладка основного парашюта Арбалет-1

Рисунок 2.94

Оставшуюся слабину соединительного звена уберите под правый боковой клапан снизу.

Накройте узел зачековки декоративным клапаном ранца, заправьте отворот декоративного клапана под зачекованные верхний и боковые клапаны отсека (рисунок 2.95).

Укладка основного парашюта Арбалет-1

Рисунок 2.95

Контроль этапа:

  1. Проверьте правильность размещения вытяжного парашюта в кармане на нижнем клапане. Убедитесь, что полотнища парашюта полностью размещены внутри кармана, а ручка — вне кармана.
  2. Убедитесь в плотности заправки слабины соединительного звена под правый клапан.

2.6. Установка страхующего парашютного прибора ППК-У-165А

Выполните установку прибора ППК-У-165А и контроль установки согласно указаниям раздела 1.6.


Парашютная система Арбалет-1
