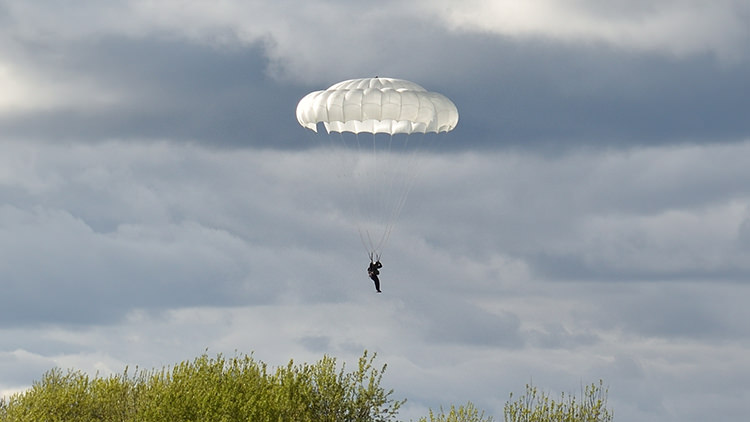

Десантный парашют Д-10

Десантный парашют Д-10

Десантная парашютная система Д-10 предназначена для учебно-тренировочных и боевых прыжков из военно-транспортных самолетов Ан-22, Ил-76, Ан-26, из самолета Ан-2 и вертолетов Ми-6 и Ми-8, выполняемых отдельными парашютистами или группами десантников всех специальностей с полным табельным вооружением и снаряжением или без него при общей полетной массе парашютиста 140 кг.

Технико-эксплуатационные характеристики

Эксплуатационные ограничения:
масса десантника-парашютиста с парашютами, кг 140 — 150
скорость полета самолета, км/ч 140 — 400
максимально безопасная высота раскрытия парашюта, м 4000
минимально безопасная высота применения, м 200
Время стабилизации, с 3 и более
Скорость снижения на стабилизирующем парашюте, м/с 30 — 40
Усилие, необходимое для раскрытия двухконусного замка с помощью звена ручного раскрытия, кгс, не более 16
Скорость снижения на основном парашюте, м/с 5
Время разворота в любую сторону на 180o при снятии шнура блокировки и перетянутых свободных концах подвесной системы, с не более 60
Время разворота в любую сторону на 180o при заблокированных свободных концах подвесной системы, с не более 30
Средняя горизонтальная скорость перемещения вперед и назад, м/с не менее 2,6
Рост десантника-парашютиста, м 1,5 — 1,9
Масса парашютной системы без парашютной сумки и парашютного прибора АД-3У-Д-165, кг, не более 11,7
Количество применений:
    при общей полетной массе десантника-парашютиста 140 кг, раз 80
    в т.ч. при общей полетной массе парашютиста 150 кг 10
Срок хранения без переукладки, месяцев, не более 3
Гарантийный срок службы, лет 14

Парашютная система Д-10 позволяет применять запасные парашюты типа З-4, З-5, З-2. В качестве страхующего средства для раскрытия двухконусного замка применяются парашютные приборы АД-3У-Д-165, ППК-У-165А-Д.

Части парашютной системы

  1. Камера стабилизирующей системы
  2. Система стабилизирующая (парашют стабилизирующий бесстропный)
  3. Камера основного парашюта
  4. Основной парашют (купол со стропами)
  5. Подвесная система
  6. Ранец
  7. Двухконусный замок
  8. Звено ручного раскрытия
  9. Страхующий парашютный прибор типа ППК-У или АД-ЗУ-Д
  10. Парашютная сумка
  11. Паспорт
  12. Вспомогательные части и детали
