Д-10. Второй этап укладки: укладка купола основного парашюта и надевание камеры на него

Растянуть купол основного парашюта на всю его длину, вытянув свободные концы подвесной системы. Разделить купол на две половины так, чтобы первое полотнище с заводской маркировкой находилось сверху, а стропа 12 с опознавательной муфтой, находящейся на пряжке правого нижнего свободного конца — слева (рис.6, А).

Взять стропу 12 и, удерживая ее на середине стола или походного полотнища, перебросить левую половину купола на правую сторону. Захватить петли строп 1ЗА и 1ЗБ и середину нижней кромки между петлями строп 12 и 1ЗА. Положить петли строп 13А и 1ЗБ на петлю стропы 12, а кромку, заключенную между ними, сложенную вдвое, вытянуть перпендикулярно стропам и тоже положить на походное полотнище или стол, прижать кромку и петли строп к походному полотнищу (столу). Разровнять полотнище от нижней кромки до вершины купола (рис.6, Б).

Захватить петлю стропы 14 и середину нижней кромки между петлями строп 13Б и 14 и повторить всю операцию укладки очередного полотнища, как указано выше (рис.6, В).

Уложить таким образом остальную часть левой половины купола до заводской маркировки и положить по всей длине уложенной части купола три грузика (рис.6, А).

Перебросить правую половину купола на уложенную левую половину и произвести укладку правой половины купола на правой стороне походного полотнища или стола так же, как укладку левой половины, начиная со стропы 12, предварительно сдвинув ее с середины стола вправо на 0,02-0,03 м (рис.6, Б).

Снять с купола грузики. Закрыть щель купола между стропами 1А и 1Б полотнищем с заводской маркировкой, перебросив его на правую сторону стола (рис.7, В). В правильно уложенном куполе полотнище с заводской маркировкой должно находиться сверху (рис.7, В).

Укладка купола основного парашюта

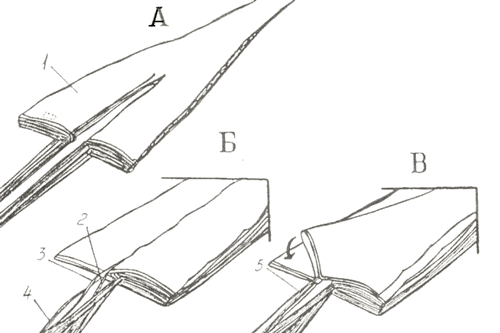

Рис.6. Укладка купола основного парашюта:
1 — полотнище с маркировкой; 2 — стропа 1ЗБ; 3 — стропа 1ЗА; 4 — стропа 12; 5 — стропа 14

Укладка купола основного парашюта

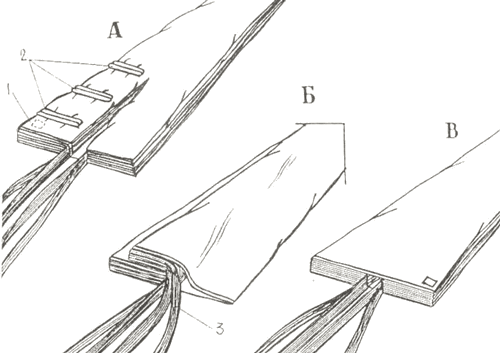

Рис.7. Укладка купола основного парашюта:
1 — полотнище с заводской маркировкой; 2 — грузики; 3 — стропа 12

Подогнуть вначале правую часть кромки и купол парашюта, а затем левую часть кромки и купол парашюта по ширине камеры (рис.8).

Укладка купола основного парашюта

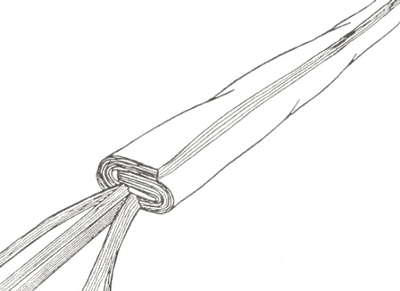

Рис.8. Укладка купола основного парашюта

Развязать ленты фартуков, если они завязаны. Взяться за камеру в местах пришивки карманов на уровне пришивки фартука, и натянуть ее на сложенный купол основного парашюта. В это время аккуратно, начиная от вершины, прижать купол к столу (рис.9), передвигаясь вслед за камерой.

Надевание камеры на купол основного парашюта

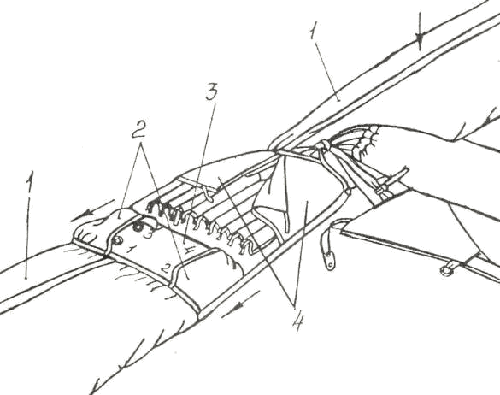

Рис.9. Надевание камеры на купол основного парашюта: 1 — купол основного парашюта; 2 — карманы; 3 — камера; 4 — фартуки

Натянуть камеру на купол до тех пор, пока нижняя кромка купола не расположится на одном уровне с усилительной лентой, нашитой по периметру основы камеры (рис.10). Подровнять нижнюю кромку и вытащить фартук из камеры, затянутый внутрь ее в процессе надевания камеры на купол, при этом нижнее основание камеры, стянутое эластичным кольцом, должно находиться внутри камеры (рис.10, А).

Положение камеры, надетой на купол основного парашюта

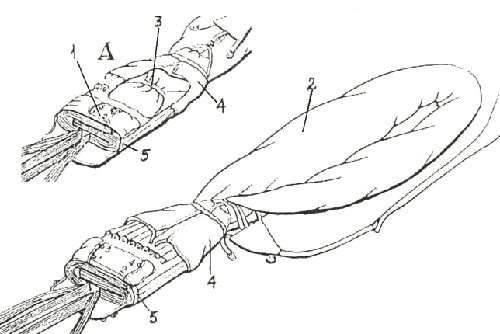

Рис.10. Положение камеры, надетой на купол основного парашюта:
1 — камера; 2 — купол основного парашюта; 3 — кольцо эластичное; 4 — фартук; 5 — лента усилительная

Взять четыре свободных конца и, удерживая кромку купола в камере, легко встряхивая, натянуть стропы на всю длину (рис.11, А). Расправить складки ткани, образовавшиеся в средней части купола, удерживая купол у верхнего основания камеры (рис.11, Б).

Укладка купола основного парашюта

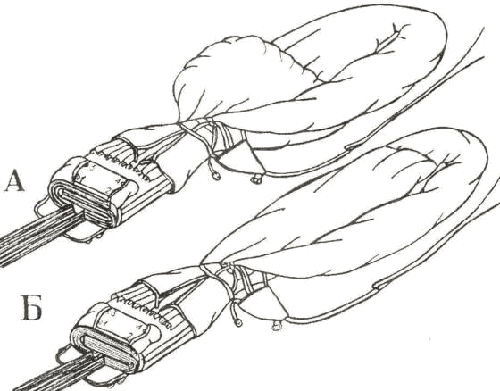

Рис.11. Укладка купола основного парашюта

При контроле второго этапа проверить:

  • правильность положения камеры, надетой на купол основного парашюта, при этом соты должны находиться сверху, а нижняя кромка купола должна располагаться на одном уровне с усилительной лентой, нашитой по периметру основы камеры;
  • правильность укладки купола основного парашюта и выполнение операции по расправлению складок ткани купола, образовавшихся в средней его части после натяжения всех строп. Для этого, удерживая стропы у нижней кромки купола, взять стропы и верхние свободные концы, лежащие сверху, стропы 1А и 24 с муфтами зеленого (синего) цвета, которые находятся на пряжке левого верхнего свободного конца (первая и вторая справа) и стропу 1Б с муфтой зеленого (синего) цвета, которая находится на пряжке верхнего правого свободного конца первая слева (рис.12, А). Поднимая и разделяя их, пройти к нижней кромке купола и убедиться, что уложенный купол делится пополам на верхнюю и нижнюю части, стропы 1А, 1Б и 24 находятся сверху (слева стропы 1А и 24, справа стропа 1Б). При этом кромка купола основного парашюта должна находиться на уровне нижней кромки камеры (рис.12, Б). Взять четыре свободных конца и, удерживая нижнюю кромку купола в камере, легко встряхивая, натянуть все стропы и положить ранец и стропы на походное полотнище или стол. Выбрать слабину строп управления и зигзагообразно заправить их под резиновые шлевки на свободных концах (рис.12, В).

Проверка правильности укладки купола основного парашюта

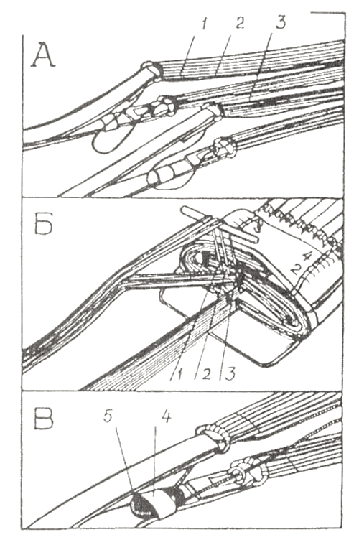

Рис.12. Проверка правильности укладки купола основного парашюта:
1 — стропа 24; 2 — стропа 1А; 3 — стропа 1Б; 4 — шлевка резиновая; 5 — стропа управления
