Д-6 серии 4: Стабилизирующий парашют

Стабилизирующий парашют предназначен для обеспечения стабилизированного снижения парашютиста и введения в действие основного парашюта.

Стабилизирующий парашют состоит из основы купола, строп, стабилизатора со звеном (рис. 6).

Парашют стабилизирующий

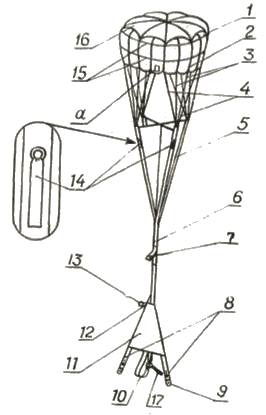

Рис. 6. Парашют стабилизирующий

1 — основа купола; 2 — лента усилительная радиальная; 3 — стропы средние; 4 — стропы крайние; 5 — перо стабилизатора; 6 — звено; 7 — петля фала гибкой шпильки; 8 — ленты силовые; 9 — пряжка двухконусного замка; 10 — петля из ленты ЛТКМкрП-27-1200; 11 — косынка; 12 — лента кольца; 13 — кольцо направляющее для фала гибкой шпильки; 14 — ленты с кольцами; 15 — ленты круговые; 16 — устройство вытяжное; 17 — лента зачековки

Основа купола имеет форму усеченного конуса с площадью большего основания 1,5 м2 и изготовлена из ткани артикула 56004П. На основу купола в полюсной части нашито вытяжное устройство. Вытяжное устройство предназначено для обеспечения наполняемости купола и состоит из восьми карманов, изготовленных из ткани артикула 56005КрКП. На внешнюю сторону купола настрочены усилительные ленты: радиальные — из ленты ЛТКП-15-185, круговые — из ленты ЛТКП-13-70.

Кромка купола усилена подгибом ткани на внешнюю столицу н настроченной на псе с двух сторон лентой ЛТКП-15-185. По нижней кромке купола под радиальные усилительные ленты продеты и пристрочены зигзагстрочкой концы 16 строп из шнура ШКП-200. Длина крайних строп в свободном состоянии от нижней кромки купола до пера стабилизатора — 0,52 м, а средних строп — 0,5 м.

Стабилизатор состоит из двух перьев, каждое из которых имеет форму равнобедренного треугольника. Перья изготовлены из ткани артикула 56004КрП серого цвета и сострочены по высоте, образуя четыре пера стабилизатора. По боковым сторонам каждого пера нашиты ленты ЛТКкрП-26-600, образующие в верхней части петли, к которым привязаны стропы, а в нижней части — звено.

На каждую боковую сторону пера нашито по ленте с кольцом 1-ОСТ 1 12632-77. Кольца на перьях служат для их контровки с кольцами, нашитыми на камере стабилизирующего парашюта.

На расстоянии 0,45 м от перьев стабилизатора на звено Нашита петля из лепты ЛТКкрП-26-600 для присоединения фала гибкой шпильки прибора.

Нижняя часть звена разветвляется, образуя силовые ленты. В концы силовых лент вшиты пряжки двухконусного замка.

На силовые лепты с двух сторон нашиты перемычки из ленты ЛТК-44-1600. Между перемычками вшита петля из ленты ЛТКМкрП-27-1200 для присоединения стабилизирующего парашюта к уздечкам купола основного парашюта и его камеры. На петле смонтирована лента зачековки для зачековки съемной парашютной соты, находящейся на кольце правого клапана ранца. Лента зачековки (рис. 6а) изготовлена из капроновой ленты красного цвета ЛТКкрП-26-600 в три сложения и сострочена зигзагстрочкой. На одном конце ленты зачековки имеется петля для присоединения к петле соединительного звена стабилизирующего парашюта, на другом — метка, ограничивающая зачековку.

Образовавшийся из лент треугольник с обеих сторон закрыт косынками, изготовленными из капронового авизента артикул 56039.

На силовые лепты звена между косынками с помощью ленты кольца ЛТКкрП-26-600 нашито направляющее кольцо 3-ОСТ 1 12632-77, через которое пропускается фал гибкой шпильки прибора.

На силовых лентах около пряжек нанесены черной безвредной краской стрелки для контроля правильности монтажа и постановки силовых лент на двухконусный замок.

Масса стабилизирующего парашюта — 0,93 кг.

Парашют стабилизирующий бесстропный 1,5 м2 (допускаемый)

Бесстропный стабилизирующий парашют предназначен для обеспечения стабилизированного снижения парашютиста и введения в действие основного купола.

Лента зачековки

Рис. 6а. Лента зачековки

1 — петля; а — метка

Бесстропный стабилизирующий парашют состоит из купола и стабилизатора со звеном (рис. 6б).

Купол имеет сферическую форму площадью 1,5 м2 и изготовлен из ткани арт. 56005КрП.

Парашют стабилизирующий бесстропный 1,5 м2

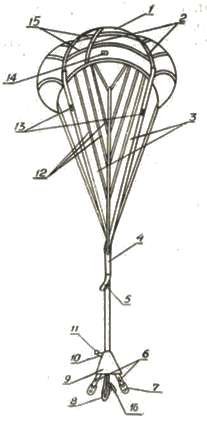

Рис. 6б. Парашют стабилизирующий бесстропный 1,5 м2

1 — купол; 2 — ленты усилительные радиальные; 3 — перо стабилизатора; 4 — звено; 5 — петля фала гибкой шпильки; 6 — ленты силовые; 7 — пряжка двухконусного замка; 8 — петля; 9 — косынка; 10 — лента кольца; 11 — кольцо направляющее для фала гибкой шпильки; 12 — лента (усилительный каркас); 13 — ленты с кольцами; 14 — маркировка; 15 — ленты круговые; 16 — лента зачековки

На внешнюю сторону купола настрочены радиальные усилительные ленты ЛТКП-15-185 и круговые ленты ЛТКП-13-70.

Кромка купола усилена настроченной на нее с двух сторон лентой ЛТКП-15-185.

Стабилизатор состоит из четырех перьев. Перья изготовлены из ткани арт. 56004КрП серого цвета.

На поверхность каждого пера стабилизатора с обеих сторон нашит усилительный каркас из ленты ЛТКП-13-70.

Верхняя сторона каждого пера крепится к куполу с помощью раздвоенных концов лент усилительного каркаса.

По боковым сторонам каждого пера нашиты ленты ЛТКкрП-26-600, которые в нижней части образуют звено. На каждую боковую сторону пера нашито по ленте с кольцом.

Кольца на перьях служат для их контровки с кольцами, нашитыми на камере стабилизирующего парашюта.

На расстоянии 0,45 м от перьев стабилизатора на звено нашита петля из лепты ЛТКкрП-26-600 для присоединения фала гибкой шпильки прибора.

Нижняя часть звена разветвляется, образуя силовые ленты. В конце силовых лент вшиты пряжки двухконусного замка.

Между силовыми лептами расположена петля из ленты ЛТКМкрП-27-1200 для присоединения стабилизирующего парашюта к уздечкам купола основного парашюта и его камеры. На петле смонтирована лента зачековки (рис. 6а) для зачековки съемной парашютной соты, находящейся па кольце правого клапана ранца.

Образовавшийся из лент треугольник с обеих сторон закрыт косынками, изготовленными из авизента арт. 56039.

На силовые ленты звена между косынками с помощью ленты кольца из ленты ЛТКкрП-26-600 нашито направляющее кольцо, через которое пропускается фал гибкой шпильки прибора. На силовых лентах около пряжек нанесены черной безвредной краской стрелки для контроля правильности монтажа и постановки силовых лент на двухконусный замок.

На куполе нанесена маркировка: индекс парашюта и год изготовления.

Масса стабилизирующего бесстропного парашюта 1,5 м2 — 0,8 кг.
