Д-6 серии 4: Звено ручного раскрытия

Звено ручного раскрытия предназначено для раскрытия двухконусного замка. Звено ручного раскрытия (рис. 18) состоит из кольца, изготовленного из стального прутка, троса длиной 0,6 м, ограничителя и проволочной петли. Трос звена ручного раскрытия на расстоянии 0,21 м от ограничителя и 0,057 м от петли покрыт полиэтиленовой оболочкой.

Кольцо вкладывается в карман, пришитый слева на главной лямке подвесной системы, а трос вставляется в шланг, смонтированный на ранце и подвесной системе. Выступающая из кармана часть кольца окрашена в красный цвет.

Для удержания звена ручного раскрытия в кармане на двух противоположных сторонах кольца имеются впадины.

Допускается звено ручного раскрытия без полиэтиленовой оболочки на тросе.

Звено ручного раскрытия

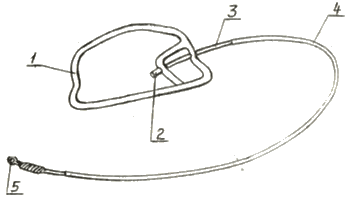

Рис. 18. Звено ручного раскрытия

1 — кольцо; 2 — ограничитель; 3 — трос; 4 — трос в полиэтиленовой оболочке; 5 — петля
