Д-6 серии 4: Первый этап укладки

Произведите укладку парашютной системы на деревянном укладочном столе с гладкой поверхностью или походном полотнище. Размеры стола: длина — 15 м, ширина — 1 м, высота — 1 м.

1. Вытяните парашютную систему на всю длину (рис. 23). Положите камеру стабилизирующего парашюта около ее вершины, а звено ручного раскрытия, переносную сумку, прибор ППК-У-165А-Д или АД-ЗУ-Д-165 разместите у ранца.

Разместите принадлежности (вилку с крючком и грузики) у нижней кромки купола основного парашюта.

Подготовка к укладке

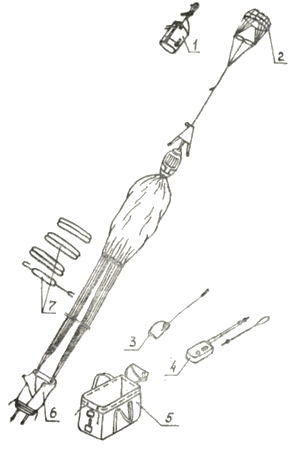

Рис. 23. Подготовка к укладке

1 — камера стабилизирующего парашюта; 2 — парашют стабилизирующий; 3 — звено ручного раскрытия; 4 — прибор ППК-У-165А-Д; 5 — сумка переносная; 6 — ранец; 7 — принадлежности

Произведите осмотр десантной парашютной системы в следующем порядке:

  • камера стабилизирующего парашюта;
  • стабилизирующий парашют;
  • камера основного парашюта;
  • основной парашют;
  • подвесная система с расчековочным устройством;
  • ранец с гибким шлангом, двухконусным замком и креплением запасного парашюта;
  • звено ручного раскрытия;
  • переносная сумка;
  • прибор ППК-У-165А-Д или АД-ЗУ-Д-165 и серьга.

2. Осмотр камеры стабилизирующего парашюта

Осмотрите камеру стабилизирующего парашюта, проверьте не повреждены ли ткань камеры, предохранитель, карабин, не разрушены ли строчки пришивки лент с кольцами и ленты с карабином.

3. Осмотр стабилизирующего парашюта

Осмотрите купол стабилизирующего парашюта, проверьте нет ли порывов ткани купола, строп, вытяжного устройства, каркасных лент, не нарушены ли строчки пришивки строп.

Проверьте при осмотре стабилизатора и звена, нет ли порывов ткани стабилизатора, лент, нашитых по краям стабилизатора и образующих звено, не нарушены ли строчки на звене, не нарушены ли строчки пришивки лент с кольцами, петли для крепления фала гибкой шпильки прибора, нет ли потертостей с нарушением нитей силовых лент и ленты зачековки, а также заусенцев и коррозии на пряжках силовых лент. Проверьте наличие закрепки на петле звена и узла соединения с уздечками купола основного парашюта и его камеры, а также на ленте зачековки.

4. Осмотр камеры основного парашюта

Осмотрите камеру основного парашюта, проверьте, нет ли повреждения ткани основы камеры, сот, фартука, нижнего основания камеры, стянутого эластичным кольцом, лент, образующих уздечку, порывов строчек. Проверьте резиновые соты и люверсы.

В случае разрыва резиновых сот снимите и замените новыми.

5. Осмотр основного парашюта

Разложите купол основного парашюта на походном полотнище так, чтобы полотнище с маркировкой находилось сверху. Прикрепите вершину купола основного парашюта за уздечку к костылю, удерживающему торец укладочного полотнища, или к торцу стола.

Осмотрите на просвет полотнища по всей поверхнося приподнимая их и передвигаясь от кромки к вершине. При этом проверьте, нет ли порывов строчек и ткани купола, нет ли пятен неизвестного происхождения.

Разберите стропы, положите плотно одну к другой и натяните. Осмотрите со всех сторон все стропы, начиная от нижней кромки до пряжек-полуколец, прокатывая их ладонями рук на походном полотнище. При обнаружении петлявости на стропах заправьте ее под оплетку стропы при помощи иглы при равномерном натяжении стропы.

Проверьте, нет ли нарушений зигзагстрочки в местах пришивки строп управления к стропам основного парашюта.

6. Осмотр подвесной системы, с расчековочным устройством

Осмотрите подвесную систему, проверьте ее металлические детали: карабины и их пружины, пряжки-полукольца, кольца, пряжки изогнутые и другие пряжки, скобы крепления запасного парашюта, шпильку расчековочного устройства — нет ли на них коррозии и других повреждений.

Проверьте наличие и целостность шнуров-блокировок свободных концов, расчековочного устройства, лент и строчек подвесной системы, звена и исправность кармана звена ручного раскрытия.

7. Осмотр ранца с гибким шлангом, двухконусным замком и креплением запасного парашюта

Осмотрите ранец, особенно тщательно осмотрите двухконусный замок, нет ли на нем вмятин, зазубрин, коррозии, грязи, свободно ли вращается затвор, не качаются ли конусы замка.

Не допускайте к эксплуатации ранец с замком, у которого имеются вмятины корпуса, туго вращается затвор или качаются конусы. При обнаружении загрязнений двухконусного замка грязь и пыль удалите сухой чистой тряпкой, при этом особенно тщательно прочистите корпус замка.

Осмотрите тщательно другие металлические детали ранца: кольца, пряжки, кнопки.

Проверьте исправность гибкого шланга, крепление его к ранцу, пришивку регулирующих лент и петель крепления подвесной системы ко дну ранца, лент подтяга нижней част ранца, а также кармана прибора, проверьте, по повреждены ли ткань и ленты ранца, а также резиновые соты. Проверьте исправность ранцевых карабинов, лент крепления запасного парашюта. Проверьте наличие и крепление ручки на правом клапане.

8. Осмотр звена ручного раскрытия

Осмотрите звено ручного раскрытия, проверьте, нет ли нарушений целостности нитей троса, онайкн оплетки петли, раздвижки или обрывов витков в оплетке петли, не нарушена ли полиэтиленовая оболочка троса, надежна ли заделка ограничителя троса.

Выправите обнаруженные резкие перегибы троса по всей его длине. При невозможности выправить трос, при нарушении опайки или при раздвижке витков оплетки, при нарушении опайки и заделки ограничителя, при порывах нитей троса с нарушением полиэтиленовой оболочки, а также самой оболочки троса или отсутствии окраски, замените звено ручного раскрытия.

9. Осмотр переносной сумки

Осмотрите переносную сумку, проверьте, нет ли пятен неизвестного происхождения и порывов, а также проверьте наличие и исправность стягивающего шнура.

10. Осмотр прибора ППК-У-165А-Д или АД-ЗУ-Д-165 и серьги

Произведите осмотр и проверку прибора ППК-У-165А-Д или АД-ЗУ-Д-165 согласно техническому описанию и инструкции по эксплуатации на них (рис. 24).

Прибор должен иметь шланг длиной 0,165 м, амортизатор на тросе, петлю длиной 0,019 м и фал длиной 0,36 м с гибкой шпилькой.

Приборы ППК-У-165А-Д и АД-3У-Д-165

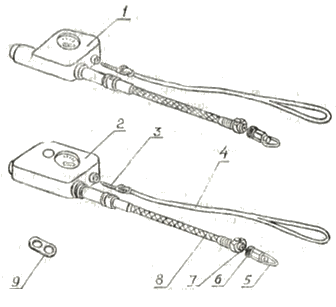

Рис. 24. Приборы ППК-У-165А-Д и АД-3У-Д-165

1 — корпус прибора АД-3У-Д-165; 2 — корпус прибора ППК-У-165А-Д; 3 — шпилька гибкая; 4 — фал гибкой шпильки; 5 — петля прибора; 6 — амортизатор; 7 — трос; 8 — шланг прибора; 9 — серьга

Проверьте серьгу для присоединения петли прибора к двухконусному замку на отсутствие забоин и деформаций.

Примечания:

  1. На всех этапах контроля следите, чтобы фал гибкой шпильки прибора был длиной 0,36 м.
  2. При обнаружении дефектов любой из частей парашютной системы укладывающий обязан доложить об этом офицеру воздушно-десантня службы, ответственному за укладку парашюта. Дефект должен быть устранен, а в случае невозможности устранения дефекта соответствующая часть парашютной системы должна быть заменена новой, запасной.

11. Монтаж звена ручного раскрытия, подсоединение к наспинно-плечевым обхватам пряжек с зубцами, монтаж регулирующих лент

Положите ранец подвесной системой кверху (рис. 25).

Закрепите пряжки с зубцами на наспинно-плечевых обхватах подвесной системы. Приподнимите зубчатую перемычку пряжки, заведите в пряжку сложенный вдвое по линии метки наспинно-плечевой обхват, зубчатую перемычку заведите в петлю, образованную наспинно-плечевым обхватом так, чтобы незакрепленная часть зубчатой перемычки была направлена внутрь подвесной системы (рис. 25, А). Установите перемычку на рамку пряжки и расправьте наспинно-плечевой обхват и ленту пряжки так, чтобы метка была над зубчатой перемычкой (рис. 25, Б).

Монтаж звена ручного раскрытия, подсоединение к наспинно-плечевым обхватам пряжек с зубцами, монтаж регулирующих лент

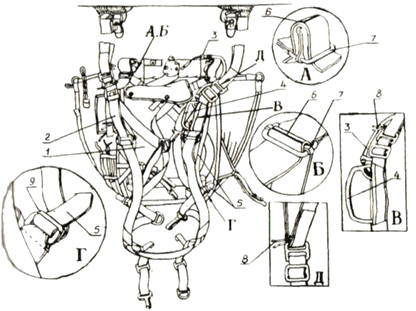

Рис. 25. Монтаж звена ручного раскрытия, подсоединение к наспинно-плечевым обхватам пряжек с зубцами, монтаж регулирующих лент

1 — ранец; 2 — система подвесная; 3 — шланг гибкий; 4 — звено ручного раскрытия; 5 — лента регулировочная; 6 — метка; 7 — пряжка с зубцами; 8 — шнур-блокировка; 9 — пряжки для монтажа регулирующих лент. Вид Д — шланг гибкий условно не показан

Отстегните автокнопки клапана двухконусного замка, а клапан отогните. Вставьте в шланг, закрепленный одним концом на ранце, а другим на подвесной системе, трос звена ручного раскрытия, а кольцо звена ручного раскрытия вложите в карман на подвесной системе (рис. 25, В). Проденьте в пряжки на подвесной системе регулирующие ленты ранца (рис. 25, Г).

Примечания:

  1. При применении парашютной системы с использованием переката свободных концов подвесной системы шнуры-блокировки свободных концов снимите. Для этого аккуратно распорите скрепки концов шнура, развяжите узлы и удалите шнуры-блокировки.
  2. При последующих применениях парашютной системы без использования переката свободных концов необходимо установить шнуры-блокировки. Для этого на свободных концах у изогнутых пряжек вставьте шнуры-блокировки (рис. 25, Д). Концы шнуров-блокировок свяжите прямым тройным узлом, а на оставшихся концах шнуров-блокировок поставьте скрепки. В случае утери шнуров-блокировок используйте любой капроновый шпур длиной 0,22 м.

12. Монтаж звена правой пары свободных концов к изогнутой пряжке главной лямки подвесной системы и монтаж расчековочного устройства

Присоедините правую пару свободных концов (если она отсоединялась) к подвесной системе следующим образом:

  • пропустите петлю звена, смонтированного на изогнутой пряжке правой пары свободных концов, в верхнее окно с внутренней стороны изогнутой пряжки, расположенной на правой стороне главной лямки (рис. 26, А);
  • подтяните с помощью петли звена изогнутую пряжку, расположенную на правой стороне главной лямки, к изогнутой пряжке правой пары свободных концов (рис. 26, Б);
  • пропустите петлю звена в нижнее окно с внешней стороны изогнутой пряжки правой пары свободных концов (рис. 26, В);
  • пропустите петлю звена еще раз в верхнее окно с внутренней стороны изогнутой пряжки, расположенной на правой стороне главной лямки (рис. 26, Г), затем — в нижнее окно изогнутой пряжки правой пары свободных концов, а затем — в нижнее окно изогнутой пряжки, расположенной на правой стороне главной лямки, причем петля звена должна выйти с наружной стороны главной лямки таким образом, чтобы была видна метка (рис. 26, Д).

Зачекуйте шпилькой-чекой расчековочного устройства петлю звена на уровне метки и наденьте парашютную соту на конец шпильки-чеки (рис. 26, Е).

Закрепите расчековочное устройство с помощью текстильной застежки (рис. 26, Ж).

Соединение правой пары свободных концов с подвесной системой

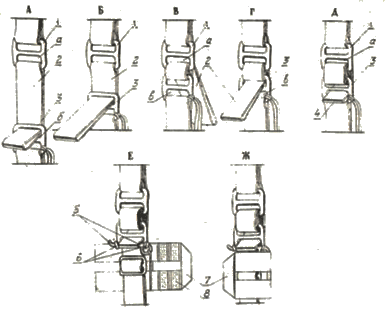

Рис. 26. Соединение правой пары свободных концов с подвесной системой

1 — пряжка изогнутая правой пары свободных концов; 2 — петля звена; 3 — пряжка изогнутая главной лямки; 4 — метка; 5 — шпилька-чека; 6 — сота парашютная съемная; 7 — устройство расчековочное; 8 — застежка текстильная; а — нижнее окно изогнутой пряжки правой пары свободных концов; б — верхнее окно изогнутой пряжки главной лямки; в — нижнее окно изогнутой пряжки главной лямки

13. Контроль первого этапа

Проверьте:

  • подсоединение к наспинно-плечевым обхватам пряжек с зубцами (рис. 25, Б);
  • наличие звена ручного раскрытия в кармане и троса в шланге (рис. 25, В);
  • соединение регулирующих лент с пряжками (рис. 25, Г);
  • наличие шнуров-блокировок, если парашютная система применяется без переката свободных концов;
  • отсутствие шнуров-блокировок, если парашютная система применяется с перекатом свободных концов;
  • соединение правой пары свободных концов с подвесной системой (рис. 26, Г, Д);
  • узел соединения уздечки купола основного парашюта и его камеры с петлей звена стабилизирующего парашюта (рис. 27) и наличие закрепки на петле звена.

Узел соединения уздечек купола основного парашюта и камеры с петлей звена стабилизирующего парашюта

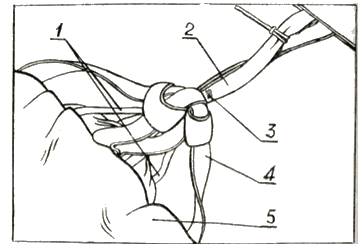

Рис. 27. Узел соединения уздечек купола основного парашюта и камеры с петлей звена стабилизирующего парашюта

1 — уздечка купола; 2 — петля звена; 3 — закрепка; 4 — уздечка камеры; 5 — камера
