Основной парашют Дельфин-2

Основной планирующий парашют Дельфин-2

Технические данные

Основной планирующий парашют «Дельфин-2» предназначен для совершения прыжков парашютистами без значительною опыта полетов на парашюте — крыле и предусматривает возможность применения при максимальной рекомендуемой общей полетной массе (в зависимости от типоразмера):

  • «Дельфин-2 — 150» площадью 150 кв.футов (14,0м2) — 90кт;
  • «Дельфин-2 — 170» площадью 170 кв. футов (15,8м2) — 100кт;
  • «Дельфин-2 — 190» площадью 190 кв.футов (17,7м2) — 110кт;
  • «Дельфин-2 — 210» площадью 210 кв.футов (19,5м2) — 120/100*кг;
  • «Дельфин-2 — 235» площадью 235 кв.футов (21,8м2) — 130/110*кг;
  • «Дельфин-2 — 265» площадью 265 кв.футов (24,6м2) — 150/130*кг.

* - при использовании парашюта в учебных целях.

Конструкция основного парашюта (ОП), включающего купол, стропы, устройство рифления (слайдер) и коннекторы, обеспечивает следующие тактико-технические данные:

  1. надежную работу на высоте до 4000 м при выполнении прыжков из самолетов и вертолетов на приборной скорости полета от 39 до 62,5м/с (140 — 225 км/час), как при немедленном введении в действие, так и при любой задержке в раскрытии парашюта;
  2. минимальную высоту прыжка 400м, с немедленным введением парашюта в действие на скорости полета горизонтально летящею летательного аппарата 50 м/с (180 км/час);
  3. перегрузки, возникающие при наполнении купола парашюта, — не более 10;
  4. среднее значение вертикальной составляющей скорости снижения (при максимальной загрузке) в режиме полностью отпущенных строп управления, приведенное к международной стандартной атмосфере, — не более 5,5м/с;
  5. среднее значение горизонтальной составляющей скорости планирования при полностью отпущенных стропах управления — не менее 10м/с;
  6. безопасность приземления при ветре у земли до 12 м/с с заходом парашютиста на цель против ветра;
  7. разворот на 360° при втягивании одной из строп управления за время до 7с;
  8. устойчивую работу на всех режимах планирования при плавном втягивании строп управления;
  9. работоспособность при температуре or минус 40°С до плюс 40°С;
  10. гарантийный ресурс — 500 прыжков в пределах технических характеристик, изложенных в данном разделе;
  11. назначенный ресурс — 1000 применений; далее — по решению разработчика.

Устройство парашюта

Парашют «Дельфин» планирующий двухоболочковый (рис. 1) выполнен в виде прямоугольного самонаполняющегося крыла, состоящего из верхней и нижней оболочек, соединенных нервюрами. Девятисекционный купол парашюта включает 10 силовых (нервюры, к которым прикреплены стропы) и 9 несиловых нервюр. У парашютов «Дельфин-2 — 150... 190» нижняя оболочка и нервюры изготовлены из высокопрочной парашютной ткани типа F-l11 с низкой воздухопроницаемостью, верхняя оболочка — из ткани с нулевой воздухопроницаемостью. Парашюты «Дельфин-2 — 210...265» полностью изготовлены из высокопрочной парашютной ткани типа F-l11 с низкой воздухопроницаемостью.

Парашют имеет 2 ряда строи из шнура DYNEEMA (прочностью около 400кГс), которые разветвляются вблизи купола, увеличивая число рядов до 4. Разветвляющиеся стропы управления прикреплены к задней кромке крыла.

На верхней оболочке крыла в его центральной части имеется петля, к которой прикрепляется звено вытяжное с камерой и вытяжным парашютом.

Для снижения динамических нагрузок в момент наполнения купола на стропах парашюта смонтировано устройство рифления — слайдер, выполненное в виде прямоугольного полотнища с направляющими люверсами в углах. После наполнения парашютов «Дельфин-2 — 150... 190» слайдер можно «сложить», используя зачековочные шнуры. Слайдер парашютов «Дельфин-2 — 210... 265» не имеет зачековочных шнуров.

К свободным концам подвесной системы ранца парашют прикрепляется коннекторами — мягкими соединительными звеньями («софтлинками») или металлическими разъёмными пряжками.

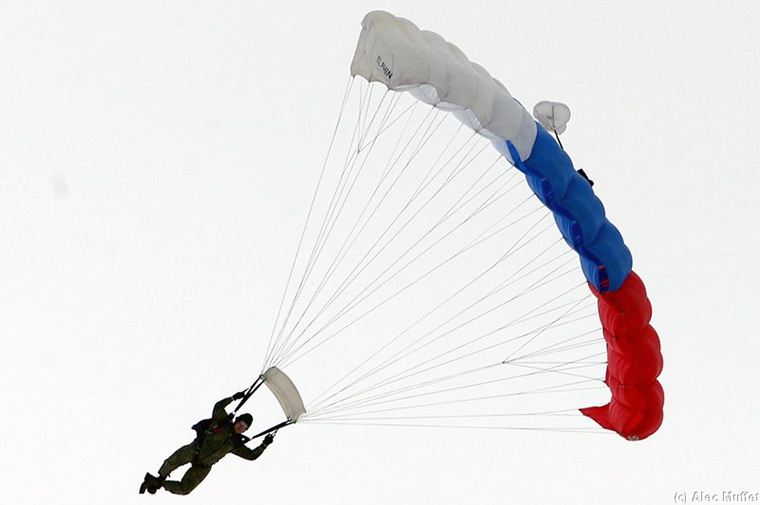

Парашют Дельфин-2

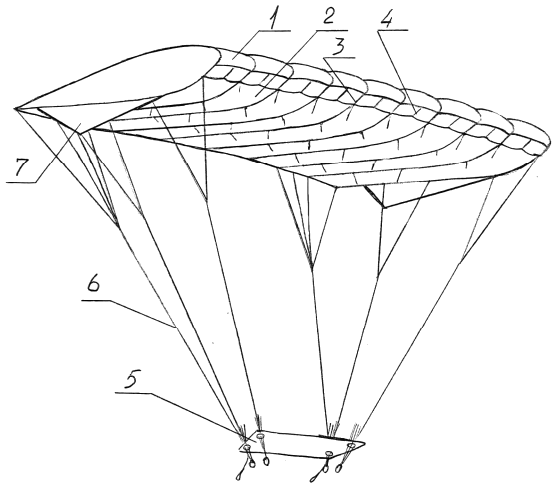

Рис. 1. Парашют «Дельфин-2»:
1 — полотнище верхнее; 2 — полотнище нижнее; 3 — нервюра силовая; 4 — нервюра промежуточная; 5 — устройство рифления; 6 — стропа управления; 7 — полотнище стабилизирующее.

Работа парашюта

После ввода вытяжного парашюта последний, расчековав отсек основного парашюта, вытягиваег камеру с основным парашютом из ранца, стропы — из резиновых сот камеры, затем — купол из камеры.

После наполнения ОП система начинает планирующий спуск в режиме средней горизонтальной скорости. Перевод системы в режим максимальной горизонтальной скорости выполняется парашютистом после расчековки укороченных строп управления.

Правила хранения и эксплуатации

  • Парашют следует хранить в сухом, хорошо вентилируемом помещении как в уложенном, так и не уложенном виде.
  • Относительная влажность воздуха в помещении должна быть не более 80%;
  • Температура воздуха от минус 30° С до плюс 30° С;
  • Допускается хранить парашют до трех месяцев в уложенном виде (без пере- укладки перед применением) при температуре от минус 10° С до плюс 20° С.
  • Исключить при хранении парашютных систем попадание на них солнечных лучей.

Запрещается хранить парашют рядом с красящими и выделяющими активные газы веществами.

Сроки службы

  1. Гарантийный срок службы парашюта — 1 год с момента приёмки парашюта заказчиком.
  2. Назначенный срок службы парашюта — 10 лег с момента производства изделия с проведением текущего ремонта по Руководству 24872-91 PC; далее — по решению разработчика.

Дополнительная информация




Официальный сайт компании ПарААвис: http://www.paraavis.com/
