Купол парашютной системы «Юниор»

Купол в соответствии с рисунком 2 предназначен для безопасного снижения и приземления парашютиста.

Купол

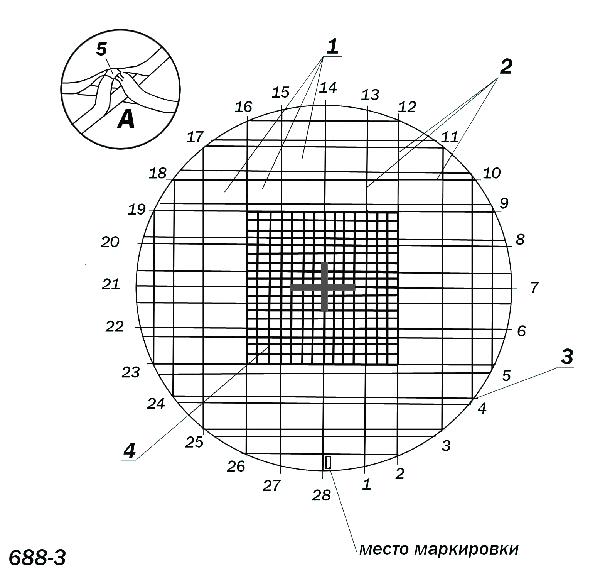

Рис. 2. Купол

1 — полотнища купола, 2 — каркас усилительный, 3 — петля для строп, 4 –каркас усилительный, 5 — петля-уздечка.

Купол парашюта имеет форму двадцативосьмиугольника, стачанного из одиннадцати полотнищ капроновой ткани (арт. 56009П).

Полотнища купола стачаны между собой швом взамок. Площадь купола 83 м2.

Нижняя кромка купола усилена прокладкой из капроновой ленты прочностью 200 кгс (ЛТКП-25-200) и образуется путем двукратной подгибки.

Нижняя кромка купола может быть образована подгибкой ткани на внешнюю сторону и усилена настроченной на нее с двух сторон капроновой лентой прочностью 185 кгс (ЛТКП-15-185).

Для увеличения прочности с внешней стороны купола нашит каркас из капроновых лент прочностью 70 кгс (ЛТКП-13-70), которые, пересекаясь, образуют на поверхности купола сетку, а по периметру купола у нижней кромки образуют 28 петель для крепления строп. Петли купола усилены вкладками из капроновой ленты прочностью 70 кгс (ЛТКП-13-70) и накладками из капроновой ленты прочностью 200 кгс (ЛТКП-25-200) или прочностью 185 кгс (ЛТКП-15-185).

Для увеличения прочности в центральной части купола дополнительно нашит усилительный каркас из капроновых лент прочностью 70 кгс (ЛТКП-13-70). В центре купола настрочена петля — уздечка из капроновой ленты прочностью 600 кгс (ЛТКП-26-600).

По кромке купола над петлями для строп нашито 28 стягивающих лент из капроновой ленты прочностью 200 кгс (ЛТКП -25-200) или прочностью 185 кгс (ЛТКП-15-185) для исключения случаев перехлестывания купола стропами и уменьшения времени наполнения его.

К петлям купола, петлей — удавкой с последующей застрочкой концов зигзагообразной строчкой, прикреплены стропы из капронового шнура прочностью 150 кгс (ШКП-150).

Вторые концы строп привязаны к четырем пряжкам — полукольцам свободных концов подвесной системы и застрочены зигзагообразной строчкой.

Для облегчения контроля укладки купола стропы 1 и 28 изготовлены из крашеного капронового шнура прочностью 145 кгс (ШКПкр-145). Допускаются стропы 1 и 28 изготавливать из некрашеного капронового шнура с настрочкой муфт зеленого цвета у кромки купола и пряжек — полуколец подвесной системы.

Для облегчения укладки парашюта на стропе 14 у кромки купола и пряжки — полукольца нашиты опознавательные муфты, изготовленные из хлопчатобумажной ткани оранжевого цвета.

Для укладки строп в соты чехла на стропах нанесены контрольные метки, обозначающие начало и конец укладки строп в соты.

Длина строп в свободном состоянии от нижней кромки купола до пряжек — полуколец свободных концов подвесной системы равна 9 м.

На нижней кромке купола, слева от строп, указаны их порядковые номера. На куполе, с внешней стороны, между стропами 1 и 28 имеется заводская маркировка.

Масса купола 8,136 кг.
