Система подвесная парашютной системы «Юниор»

Подвесная система является соединительным звеном между парашютом (куполом со стропами) и парашютистом и предназначена для удобного размещения в ней парашютиста в соответствии с рисунком 3.

Система подвесная

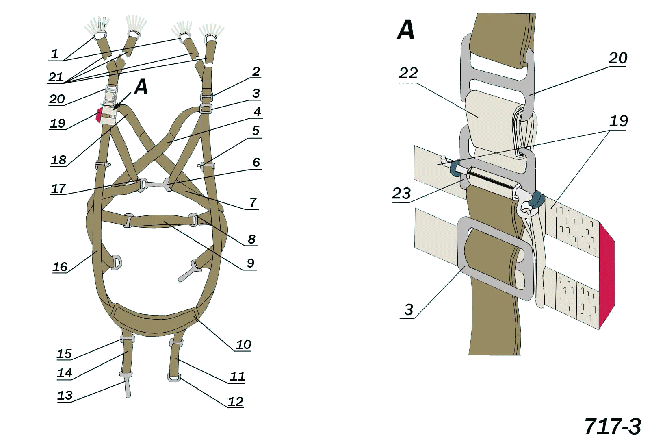

Рис. 3. Система подвесная

1 — пряжки — полукольца; 2 — пряжка, изогнутая для свободных концов; 3 — пряжка, изогнутая для наспинно-плечевого обхвата; 4 — крестовина; 5 — скоба крепления запасного парашюта; 6 — карабин грудной перемычки; 7 — перемычка грудная; 8 — пряжка поясного обхвата; 9 — обхват поясной; 10 — накладка; 11 — обхват ножной левый; 12 — пряжка ножного обхвата; 13 — карабин ножного обхвата; 14 — обхват ножной правый; 15 — пряжка прямоугольная; 16 — лямка главная; 17 — пряжка грудной перемычки; 18 — обхват наспинно-плечевой; 19 — устройство расчековочное; 20 — пряжка изогнутая для крепления звена и правой отделяемой пары свободных концов; 21 — концы свободные; 22 — звено; 23 — пряжка изогнутая для монтажа звена.

Подвесная система обеспечивает равномерное распределение на парашютисте нагрузки, возникающей в процессе наполнения купола.

Подвесная система в соответствии с рисунком 3 изготовлена из ленты ЛТКНкр-44-1600 и состоит из следующих основных частей:

  • главной лямки и двух наспинно-плечевых обхватов;
  • двух пар свободных концов, причем правая пара свободных концов отделяемая;
  • двух ножных обхватов, правого и левого;
  • грудной перемычки.

Главная лямка сострочена из лент в два сложения. Слева, в верхней части главной лямки, имеются две изогнутые пряжки: нижняя предназначена для соединения главной лямки с наспинно-плечевым обхватом, верхняя — для крепления левой пары свободных концов.

Справа, в верхней части главной лямки, расположены три изогнутые пряжки: нижняя предназначена для соединения главной лямки с правым наспинно-плечевым обхватом, верхняя — для крепления звена и правой отделяемой пары свободных концов, средняя — для монтажа звена. Звено изготовлено из ленты ЛТКП-43-900.

Свободные концы замаркированы цифрами 1 и 2 — правая пара, 3 и 4 — левая пара и оканчиваются пряжками — полукольцами, к которым крепятся стропы купола.

Наспинно-плечевые обхваты, идущие к низу от крестовины, образованной перекрещиванием лент плечевых обхватов, проходят между лентами главной лямки и образуют треугольники с закрепленными в них с левой стороны — карабином, а с правой — пряжкой.

Нижние концы наспинно-плечевых обхватов, пропущенные между лентами главной лямки, образуют ножные обхваты, правый и левый.

На правом ножном обхвате нашит карабин, а на левом — пряжка.

На ножных обхватах смонтированы прямоугольные пряжки для регулировки ножных обхватов по росту парашютиста.

Наспинно-плечевые обхваты, идущие вверх от крестовины, проходят через изогнутые пряжки, образуя грудную перемычку с карабином в левой половине и с пряжкой — в правой.

Наспинно-плечевые обхваты, образовавшие грудную перемычку, далее проходят между лентами главной лямки и при помощи прямоугольных пряжек, вшитых в концы наспинно-плечевых обхватов, образуют поясной обхват.

Расчековочное устройство предназначено для отсоединения правой пары свободных концов от подвесной системы.

Расчековочное устройство в соответствии с рисунком 4 изготовлено из облегченной ленты ЛТКОкр-44-1600, на которую нашиты:

  • лента ЛТКМП-12-450, образующая петлю, к которой крепится шпилька-чека;
  • лента ЛТКП-15-185, образующая петлю для крепления расчековочного устройства к изогнутой пряжке на главной лямке;
  • лента ЛТКкрП-26-600 красного или оранжевого цвета, образующая ручку.

На концы ленты ЛТКОкр-44-1600 нашита текстильная застежка.

На кольце шпильки-чеки закреплена сота парашютная съемная.

Масса подвесной системы 2,0 кг.

Устройство расчековочное

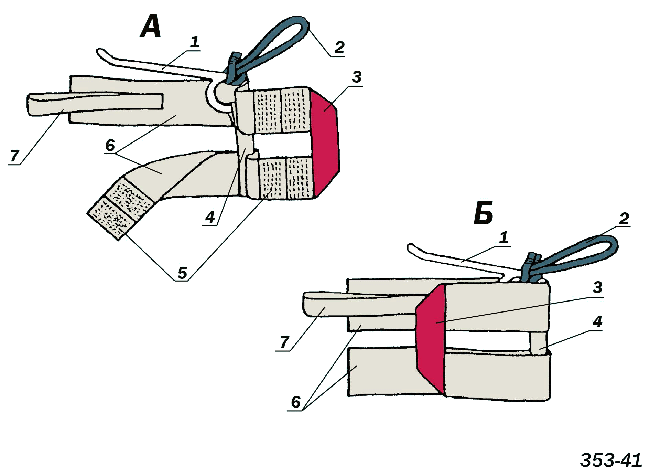

Рис. 4. Устройство расчековочное

1 — шпилька — чека; 2 — сота парашютная съемная; 3 — ручка; 4 — петля шпильки-чеки; 5 — застежка текстильная; 6 — устройство расчековочное; 7 — петля.

Система подвесная (допускаемая) по особому договору с Заказчиком

Подвесная система является соединительным звеном между парашютом (куполом со стропами) и парашютистом. К подвесной системе присоединяется ранец, а к пряжкам — полукольцам свободных концов подвесной системы — стропы купола.

Подвесная система в соответствии с рисунком 5 изготовлена из капроновой ленты прочностью 1600 кгс (ЛТКНкр-44-1600) и состоит из главной лямки и двух наспинно-плечевых обхватов.

Система подвесная (допускаемая)

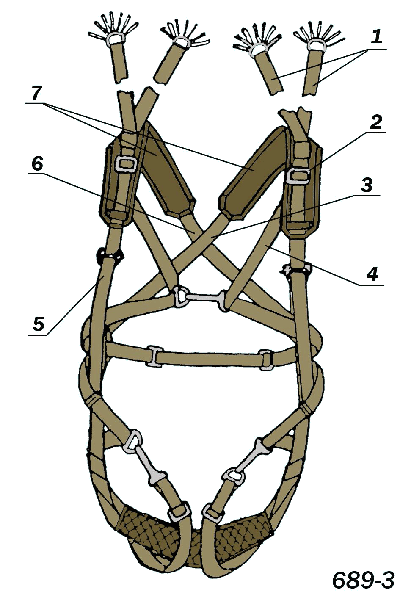

Рис. 5. Система подвесная (допускаемая)

1 — концы свободные; 2 — пряжка изогнутая; 3, 6 — обхваты наспинно-плечевые; 4 — перемычка грудная; 5 — лямка главная; 7 — наплечники.

Главная лямка сострочена из ленты в два сложения, концы которой образуют два свободных конца.

На главной лямке имеются две изогнутые пряжки, предназначенные для соединения ее с наспинно-плечевыми обхватами в верхней части подвесной системы.

В нижней части главная лямка раздвоена, ленты сшиты встык и к ним пришита накладка для более удобного сидения в подвесной системе во время снижения.

Для присоединения запасного парашюта к подвесной системе в главную лямку вмонтированы две скобы крепления с фиксаторами.

Наспинно-плечевые обхваты, правый и левый, проходящие через изогнутые пряжки и окна главной лямки, образуют грудную перемычку и при помощи двух пряжек — поясной обхват, обеспечивающий регулировку подвесной системы по росту.

Наспинно-плечевые обхваты скрепляются между собой, образуя крестовину, к которой присоединяется ранец.

Наспинно-плечевые обхваты, идущие к низу от крестовины, огибают главную лямку ниже окон для поясного обхвата, образуя треугольники с закрепленными с левой стороны карабином, а с правой — пряжкой.

Нижние концы наспинно-плечевых обхватов, пропущенные между главной лямкой и огибающие ее в нескольких местах, образуют ножные обхваты, на которых смонтированы пряжки для регулировки их по росту. Три карабина и три пряжки, находящиеся на ножных обхватах и грудной перемычке, служат для застегивания подвесной системы.


Парашютная система «Юниор»
