Мальва-24СК: Звено парашютное основного парашюта

Звено парашютное основного парашюта (рисунок 3) предназначено для соединения вытяжного парашюта (мягкого) с основным парашютом «Мальва-24».

Звено состоит из основы звена и звена эластичного.

Звено имеет две петли (большую — для крепления к основному парашюту, меньшую — для крепления к вытяжному парашюту), кольцо для ограничения перемещения камеры и шпильку-чеку для зачековки отсека ранца основного парашюта.

Эластичное звено складывает мягкий вытяжной парашют после раскрытия основного парашюта.

Длина звена — 2,565 м.

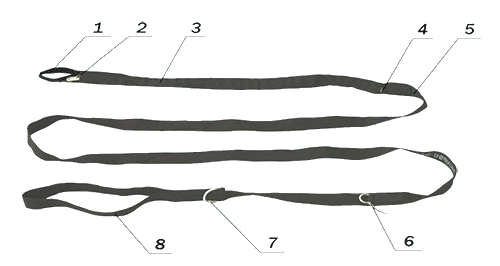

Звено парашютное

1 — петля для крепления вытяжного парашюта; 2 — звено эластичное; 3 — карман звена эластичного; 4 — петля для монтажа звена эластичного; 5 — основа звена; 6 — шпилька-чека для зачековки ранца основного парашюта; 7 — кольцо для ограничения перемещения камеры; 8 — петля для крепления основного парашюта.
Рисунок 3 — Звено парашютное



7-секционный точностной парашют «Мальва-24СК»
