Мальва-24СК: Укладка запасного парашюта Резерв-16 в чехол

Наденьте чехол на уложенный купол (рисунок 52).

Верхнее основание чехла закройте на текстильную застежку. Вставьте укладочную рамку. Проверьте наличие петли с шайбой в опорной пластине.

Укладка запасного парашюта

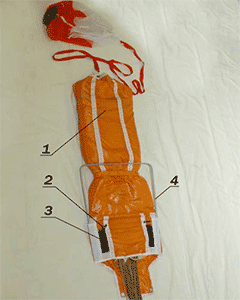

1 — основа чехла; 2 — петля (резиновая); 3 — лента распределителя сот; 4 — рамка укладочная.
Рисунок 52 — Укладка купола парашюта в чехол

Вставьте резиновую петлю в люверс фартука чехла. По меткам согните стропы в пучок и зачекуйте им петлю (рисунок 53).

Размер пучка строп 0,04 — 0,05 м.

Для укладки можно пользоваться укладочным крючком или короткой лентой-затяжкой.

Укладка запасного парашюта

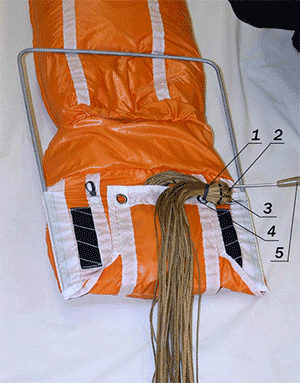

1 — петля (резиновая); 2 — пучок строп; 3 — метки на стропах; 4 — люверс; 5 — крючок укладочный.
Рисунок 53 — Укладка строп

Так же зачекуйте пучком строп вторую резиновую петлю и затем стропы укладывайте в распределитель, начиная с верхней соты (рисунок 54).

Укладка запасного парашюта

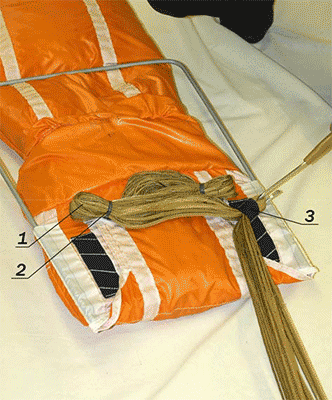

1 — пучок строп; 2 — петля (резиновая); 3 — верхняя сота распределителя строп
Рисунок 54 — Укладка строп

Оставшиеся стропы аккуратно уложите, пользуясь крючком или короткой затяжкой, в ленту распределителя сот, оставляя неуложенным участок строп отметок на стропах до свободных концов (рисунок 55).

Укладка запасного парашюта

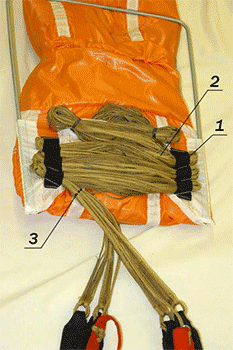

1 — лента распределителя сот; 2 — стропы; 3 — метка на стропах.
Рисунок 55 — Укладка строп и контроль укладки

Контроль укладки строп

При правильной укладке стропы аккуратно уложены от верхних до нижних

меток на стропах в петли резиновые и распределитель. Фартук чехла зачекован пучками строп в резиновых петлях (рисунок 55).

Укладка запасного парашюта

Рисунок 55

После контроля укладки строп удалите укладочную рамку с крючком и закройте уложенные стропы предохранителем строп (рисунок 56).

Укладка запасного парашюта: Контроль укладки и укладочного инструмента

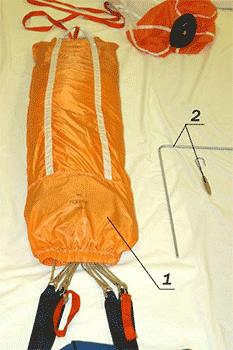

1 – предохранитель строп; 2 – рамка укладочная и крючок.
Рисунок 56 – Контроль укладки и укладочного инструмента

2 этап | 3 этап укладки | 4 этап
