Мальва-24СК: Затяжка ранца запасного парашюта Резерв-16

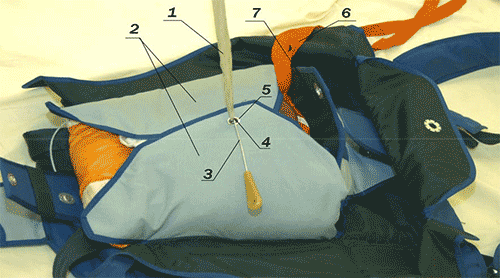

Заправьте оставшиеся части основы вытяжного парашюта под его верхнюю накладку. Проденьте затяжку от вытяжного парашюта последовательно (согласно маркировке) в люверсы на боковых клапанах ранца, затяните боковые клапаны, протащите зачековочную петлю в люверсы боковых клапанов. Удалите укладочную шпильку и зачекуйте ею петлю поверх люверса бокового клапана с маркировкой «2» (рисунок 67).
Проследите, парашютное звено должно выходить из ранца со стороны нижнего клапана отсека запасного парашюта ранца (в сторону отсека основного парашюта).
1 — затяжка; 2 — клапаны боковые ранца; 3 — шпилька укладочная; 4 — петля; 5 — люверс; 6 — звено парашютное; 7 — клапан нижний отсека запасного парашюта.
Рисунок 67 — Затяжка ранца

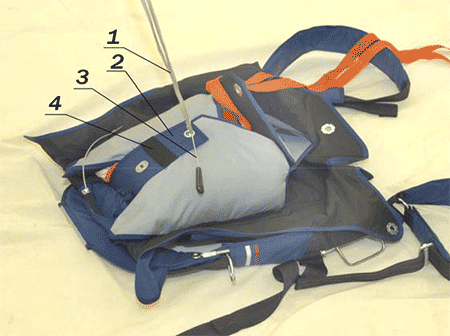

Наденьте на верхний клапан отсека ранца эластичную шлевку (только при использовании прибора ППК-У). Протащите затяжкой петлю в люверс верхнего клапана ранца с маркировкой «3», удалите укладочную шпильку и зачекуйте ею петлю поверх клапана (рисунок 68).
1 — затяжка; 2 — клапан верхний; 3 — шпилька укладочная; 4 — шлевка эластичная.
Рисунок 68 — Затяжка ранца

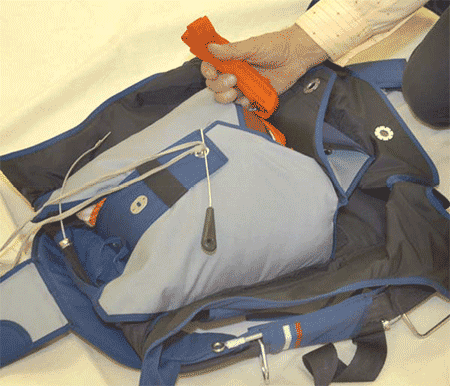

Последовательно, начиная от петли вытяжного парашюта, полностью сложите парашютное звено (рисунок 69).
Рисунок 69 — Укладка звена парашютного

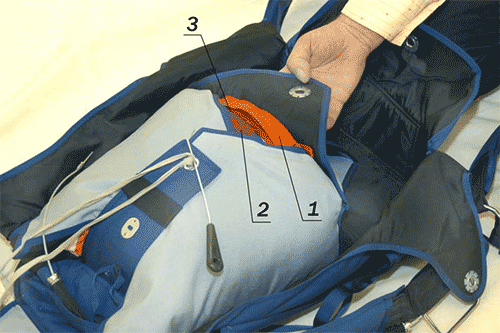

Положите сложенное звено рядом с вытяжным парашютом на трамплине. Аккуратно заправьте его под верхнюю накладку вытяжного парашюта (рисунок 70).
1 — звено парашютное; 2 — парашют вытяжной; 3 — трамплин.
Рисунок 70 — Укладка звена парашютного

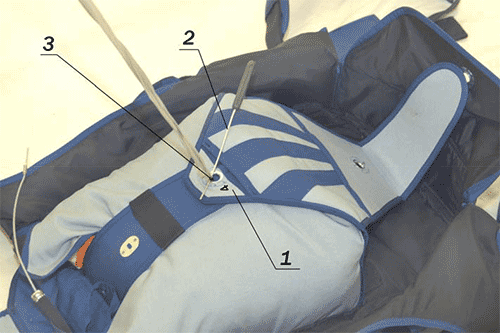

Затем протащите затяжкой петлю в люверс нижнего клапана с маркировкой «4» и зачекуйте укладочной шпилькой (рисунок 71).
1 — клапан ранца с маркировкой «4»; 2 — шпилька укладочная; 3 — петля.
Рисунок 71 — Затяжка ранца
Пропустите шпильку звена ручного раскрытия под эластичную шлевку на верхнем клапане. Наденьте на шпильку серьгу шнурового кольца.
Удалите укладочную шпильку и зачекуйте петлю шпилькой звена ручного раскрытия. Заведите затяжку под шпильку и аккуратно удалите ее из петли.

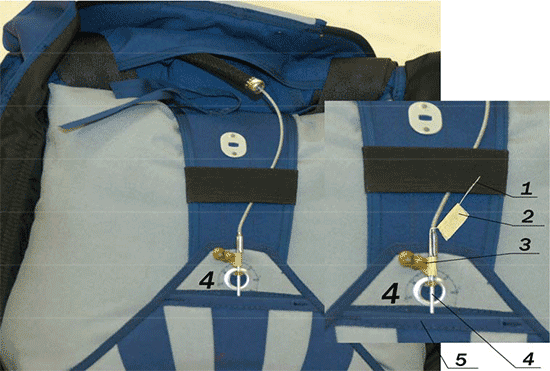

Заправьте отвороты на боковых клапанах внутрь ранца (рисунок 72)
Опломбируйте хлопчатобумажной ниткой № 40 в одно сложение ранец уложенного запасного парашюта и наклейте бумажную пломбу с вашей подписью и датой укладки (рисунок 72). Конец шпильки заправьте в карман шпильки на нижнем клапане.
Внимание! При использовании прибора «Сайпрес» серьга со шнуровым кольцом на шпильку звена ручного раскрытия не надевается.
1 — нитка хлопчатобумажная № 40; 2 — пломба бумажная; 3 — кольцо шнуровое с серьгой; 4 — шпилька звена ручного раскрытия; 5 — карман шпильки.<
Рисунок 72 — Затяжка и опломбирование ранца
Закройте предохранительный клапан запасного парашюта и закрепите его держателями на клапане с маркировкой «3».
