Состав и работа парашютной системы П1-У
| Обозначение | Наименование | Кол. | Примечание |
| 1-06730.00 | Парашют вытяжной пружинный | 1 | |
| 2-06721.00 | Парашют 68м2 | 1 | Основной |
| 3-06722.00 | Система подвесная | 1 | |
| 3-06725.00 | Концы свободные | 1 | Правые |
| 3-06725.00-01 | Концы свободные | 1 | Левые |
| 4-06723.00 | Ранец | 1 | |
| 9-06728.00 | Камера ОП | 1 | Основного парашюта |
| 5-06724.00 | Звено раскрытия ОП | 1 | Основного парашюта |
| 10-06719.00 | Звено аварийного раскрытия | 1 | |
| 10-06726.00-01 | Звено вытяжное | 1 | Веревка раскрытия |
| 10-06729.00 | Звено соединительное | 1 | |
| 10-06731.00 | Звено расчековки | 1 | |
| 10-02820.00 | Звено управления | 2 | |
| 7-06732.00 | Чехол предохранительный | 1 | |
| 10-06717.00 | Предохранитель звена отсоединения | 1 | |
| 3-06710.00 | Шайба | 1 | |
| 10-06716.00 | Петля зачековочная | 1 | |
| S7111 P/G | Сота резиновая | 25 | |
| 14-12581.081 | Серьга (алюминиевая прибора) | 1 | |
| или 3-12713.00 | Серьга ППК-У | 1 | |
| 0-06720.007 | Лента-затяжка 1,5м | 1 | |
| Комплект для обучения ввода ОП мягким ВП (Поставляется по договору с заказчиком) | |||
| 1-02829.00 | Парашют вытяжной (мягкий) | 1 | |
| 9-08735.00 | Комплект установочный ВП | 1 | |
| 10-08734.00 | Звено вытяжное ОП | 1 | |
| Полуавтомат парашютный ППК-У-405А | 1 | Комплектуется заказчиком | |
| Комплект запасных частей | |||
| S7111 P/G | Сота резиновая | 15 | |
| 9-06728.010 | Сота эластичная | 4 | Сота парашютная съёмная |
| 10-06716.00 | Петля зачековочная | 1 | |
| Комплект укладочных средств | |||
| Сумка переносная | 1 | ||
Работа парашютной системы
1. Вариант («А») с принудительным раскрытием ранца и стягиванием камеры с купола вытяжным звеном.
При отделении парашютиста от воздушного судна звено вытяжное, смонтированное на ранце и закрепленное карабином в ВС, разматывается и, натянувшись, расчековывает клапаны ранца (рис.1А). Под действием силы натяжения звена происходит последовательное вытягивание камеры с основным парашютом из ранца и выход строп из резиновых сот камеры, затем — купола ОП из камеры. Камера остается на вытяжном звене под бортом носителя.
Под действием набегающего потока купол основного парашюта наполняется, и система начинает снижение с горизонтальной скоростью.
2. Вариант («Б») с принудительным раскрытием ранца и стягиванием камеры с купола пружинным вытяжным парашютом.
При отделении парашютиста от ВС звено вытяжное с помощью шпильки звена расчековки освобождает клапаны ранца (рис. 1Б), и в поток попадает пружинный вытяжной парашют, который, наполнившись, последовательно вытягивает камеру с ОП из ранца, стропы — из резиновых сот камеры, затем — купол из камеры.
3. Вариант («В») с ручным раскрытием ранца и вводом основного парашюта пружинным вытяжным парашютом.
После отделения от ВС, на этапе свободного падения парашютист вводит в действие основной парашют, для чего необходимо:
- принять положение лицом вниз параллельно земле с допустимым отклонением порядка 45 градусов; левой рукой найти ручку звена раскрытия ОП на левом плечевом обхвате подвесной системы;
- выдернув ручку, расчековать клапаны ранца; при этом в поток попадает пружинный вытяжной парашют (рис. 1В), который, наполнившись, последовательно вытягивает камеру с ОП из ранца, стропы — из резиновых сот камеры, затем — купол из камеры;
- после наполнения ОП вложить звено раскрытия ОП на прежнее место или заправить его под ранцевые резинки запасного парашюта.
4. Вариант («Д») с ручным раскрытием ранца и вводом основного парашюта мягким вытяжным парашютом.
После отделения от ВС, на этапе свободного падения парашютист вводит в действие основной парашют, для чего необходимо:
- принять положение лицом вниз параллельно земле с допустимым отклонением порядка 45 градусов; правой рукой найти пластиковую втулку вытяжного парашюта на нижнем обрезе ранца;
- вытянуть мягкий вытяжной парашют (ВП) из кармана на ранце и сразу отвести его в сторону на длину вытянутой руки, до уровня плеча (рис. 1Д);
- отпустить вытяжной парашют.
Вытяжной парашют, наполнившись, вытягивает камеру с ОП из ранца, стропы — из резиновых сот камеры, затем — купол из камеры.
Предупреждение: запасной парашют должен быть снабжен страхующим прибором.

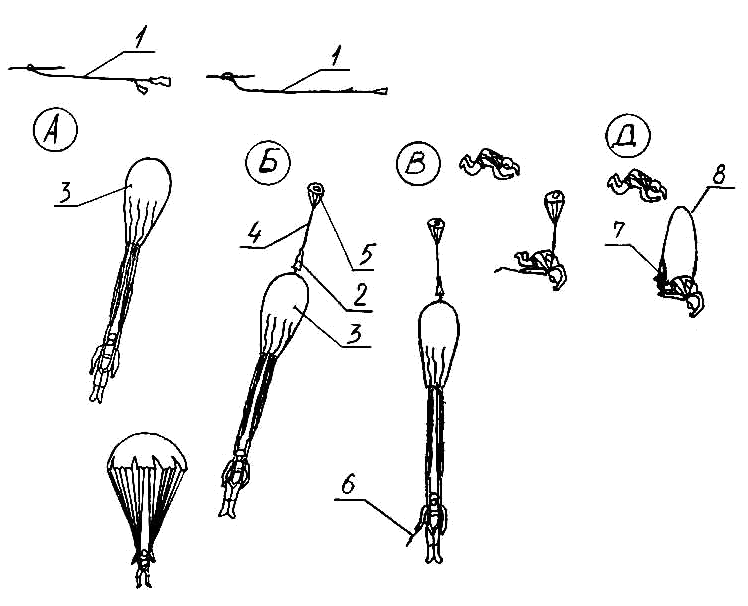

Рис. 1. Схема работы парашютной системы:
1 — звено вытяжное (веревка раскрытия); 2 — камера ОП; 3 — купол ОП; 4 — звено соединительное; 5 — парашют вытяжной пружинный; 6 — звено раскрытия; 7 — парашют вытяжной мягкий; 8 — звено вытяжное ОП.
5. Управление парашютной системой.
В процессе снижения на наполненном парашюте профилированные щели, расположенные по бокам купола, обеспечивают постоянное перемещение парашютиста вперед в горизонтальной плоскости.
Парашютист управляет парашютной системой с помощью свободных концов (СК) и строп управления. Втягивание правой стропы управления (СУ) обеспечивает разворот вправо (левой — влево); максимальный эффект достигается при втягивании СУ примерно до уровня плеч.
Увеличение скорости перемещения вперед обеспечивается путём втягивания обоих передних свободных концов (при втягивании задних СК скорость уменьшается).
Состав парашютной системы П1-У
- Парашют вытяжной пружинный
- Основной парашют
- Система подвесная
- Концы свободные
- Ранец
- Камера основного парашюта
- Звенья парашютной системы
- Дополнительные опции
- Шланг и полуавтомат ППК-У
- Инструмент и принадлежности
- Маркировка и пломбирование
- Тара и упаковка
- Паспорт
