П1-У: Укладка купола и проверка строп

Положить ранец на подвесную систему так, чтобы верхний клапан был обращен к куполу. Растянуть ОП на всю длину и разделить на две половины так, чтобы полотнище с заводской маркировкой (между строп 1 и 32) находилось сверху, а стропы 16 и 17 (выделены опознавательными муфтами или красным цветом строп) — внизу.

Стропы 1 и 32 должны проходить поверх остальных строп к задним свободным концам, также расположенным сверху.

Взять стропу 16 и, удерживая ее на середине укладочного стола (полотнища), перебросить левую половину купола на правую сторону стола.

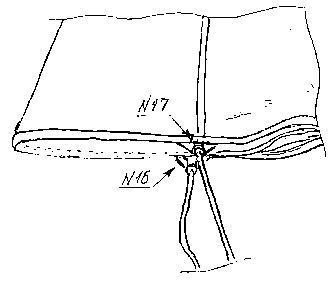

Затем захватить петлю стропы 17 и середину нижней кромки между петлями строп 16 и 17. Петлю стропы 17 положить на петлю стропы 16, а кромку, заключенную между ними, сложенную вдвое, вытянуть перпендикулярно стропам (рис. 23) и тоже положить на укладочный стол (полотнище).

Подравнять нижнюю кромку купола, прижать ее и петли строп к укладочному столу (полотнищу). Разровнять полотнище от нижней кромки до вершины купола.

Затем захватить петлю стропы 18 и середину нижней кромки между петлями строп 17 и 18 и повторить всю операцию укладки очередного полотнища, как указано выше.

Укладка купола

Рис. 23

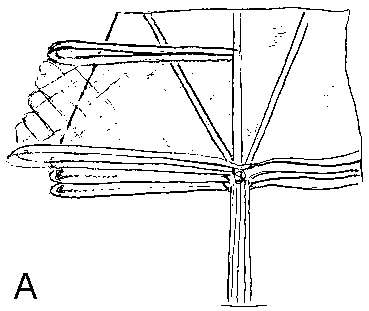

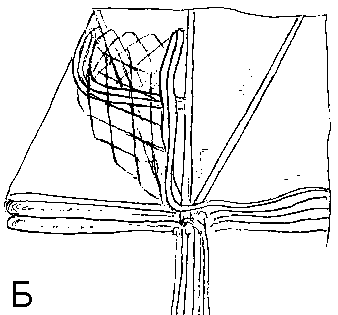

Аналогично уложить остальную часть левой половины купола, расправляя сетку (рис. 24А) и укладывая её между соседними полотнищами (рис. 24Б).

ВНИМАНИЕ! Сетка должна располагаться только наружу от оси купола!

Укладка купола Укладка купола

Рис. 24

После окончания укладки левой половины купола (до заводской маркировки) положить по всей длине сложенной части купола 3 грузика.

Перебросить правую половину купола на сложенную левую половину и произвести укладку правой половины купола на правой стороне укладочного стола (полотнища) аналогично укладке левой половины, начиная со стропы 16, предварительно сдвинув ее с середины стола вправо на 0,02-0,03м.

В правильно уложенном куполе полотнище с заводской маркировкой должно находиться сверху (рис. 25).

Укладка купола

Рис. 25

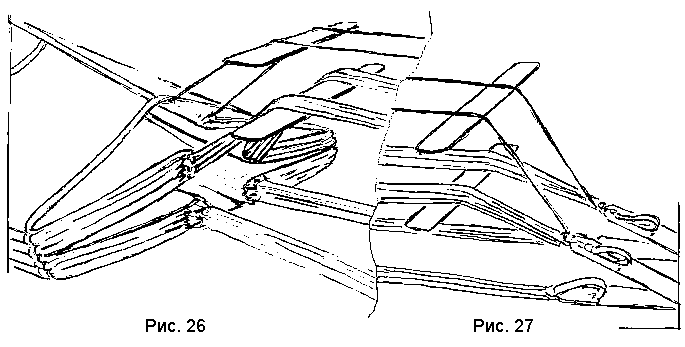

Проверить правильность укладки купола. Для этого, удерживая стропы у нижней кромки купола, взять стропы верхних свободных концов и стропы 1 и 32 (рис. 26) и, поднимая и разделяя их, пройти к нижней кромке купола (рис. 27).

Укладка купола

Убедиться, что уложенный купол делится пополам на верхнюю и нижнюю части, стропы 1 и 32 находятся сверху, справа — стропа 1, слева — стропа 32, при этом кромка купола должна быть выровнена.

Проверить правильность укладки сеток — они должны располагаться строго между смежными полотнищами. Попадание сетки внутрь купола может вызвать ожоги с порывами сетки и купола.

По окончании укладки купола по полотнищам подогнуть вначале левую часть кромки и основы купола, а затем правую часть кромки и основы купола по ширине камеры (рис.28). Допускается подогнуть вначале правую часть кромки, а затем — левую.

Укладка купола

Рис. 28

Взять свободные концы и, удерживая нижнюю кромку купола, легко встряхивая, натянуть все стропы.

1 этап | 2 этап укладки | 3 этап
