П1-У: Укладка ОП для прыжка с ручным раскрытием ранца и вводом основного парашюта пружинным вытяжным парашютом (вариант «В»)

1. Подготовка ПС к укладке

После осмотра парашютной системы трос звена раскрытия ОП вставить в гибкий шланг, основу закрепить текстильной застёжкой на плечевом предохранителе, заправив петлевой конец троса под застёжку.

Присоединить фал гибкой шпильки парашютного полуавтомата к концевой петле вытяжного звена. При отсутствии фала демонтировать шпильку-чеку звена расчековки, установить на её место гибкую шпильку и присоединить звено расчековки к концевой петле вытяжного звена.

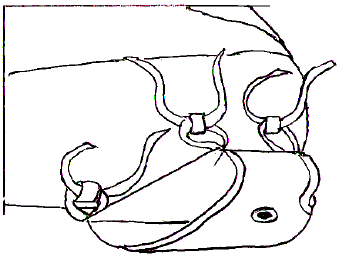

Привязать съёмный карман парашютного прибора к ранцу, для чего продеть ленты-завязки в петли на боковине ранца как показано на рис. 53; концы сдвоенных лент кармана связать двойным прямым узлом.

Вывернув предварительно камеру, соединить узлом-удавкой полюсную уздечку купола ОП с внутренней петлёй камеры. Соединить узлом-удавкой уздечку камеры с малой петлей соединительного звена (см. рис. 43).

Рис. 53

Стянуть верхнюю часть камеры шнуром и завязать любым легко развязывающимся узлом, концы шнура заправить в карман шнура.

Дальнейшую подготовку ПС производить так, как указано в варианте «А».

2. Укладка купола и проверка строп

См. вариант «А».

3. Надевание камеры на купол ОП и укладка строп в соты камеры

См. варианта «А».

4. Укладка камеры в ранец и затяжка ранца

См. варианта «А». Для зачековки петли использовать шпильку звена раскрытия ОП.

Пропустить затяжку в люверс правого и левого клапанов и, удерживая ленту-затяжку, перечековать шпильку звена раскрытия (рис. 54).

Рис. 54. Длина зачековочной петли от узла — 50…60мм.

5. Монтаж на ранец парашютного полуавтомата

Смонтировать проверенный полуавтомат в следующей последовательности:

а) вставить гибкую шпильку со звеном в парашютный полуавтомат и плавно (без рывка) взвести его силовые пружины;

б) установить заданную высоту и заданное время по шкалам прибора;

в) законтрить гибкую шпильку в затворе парашютного полуавтомата контровочной нитью в одно сложение, продев ее через отверстия затвора прибора, ушко гибкой

шпильки и петлю фала (или звена расчековки), выбрать слабину нити и завязать ее концы прямым тройным узлом (рис. 55);

Рис. 55. Контровка шпильки к прибору:

1 — контровочная нить (узел для наглядности показан незатянутым); 2 — гибкая шпилька; 3 — фал (или звено расчековки); 4 — затвор прибора.

г) вывернуть из специальной гайки винт с петлей. Вынуть петлю из прорези винта (рис. 56А). Надеть на петлю алюминиевую серьгу (или стальную «серьгу ППК-У»), вставить петлю в специальный винт (рис.56Б) и навернуть на него специальную гайку;

д) сместить хомут на шланге в сторону петли прибора до упора;

е) вставить штифт хомута в отверстие пластины прибора;

ж) вставить прибор в карман на ранце и привязать лентами — завязками прибор к карману, а его шланг — к петлям на ранце;

з) удерживая ленту-затяжку, перечековать шпильку звена раскрытия ОП, надев на шпильку серьгу; аккуратно извлечь затяжку (рис. 57);

и) сдвинуть амортизатор на тросе к шлангу прибора; отрегулировать слабину троса в пределах 0,01…0,015м, вращая шланг относительно хомута;

к) закрыть зачековочный узел защитным клапаном.

Рис. 56. Монтаж серьги к петле прибора:

1 — шланг прибора; 2 — хомут со штифтом; 3 — наконечник шланга; 4 — амортизатор; 5 — гайка специальная; 6 — винт специальный; 7 — петля; 8 — серьга алюминиевая.

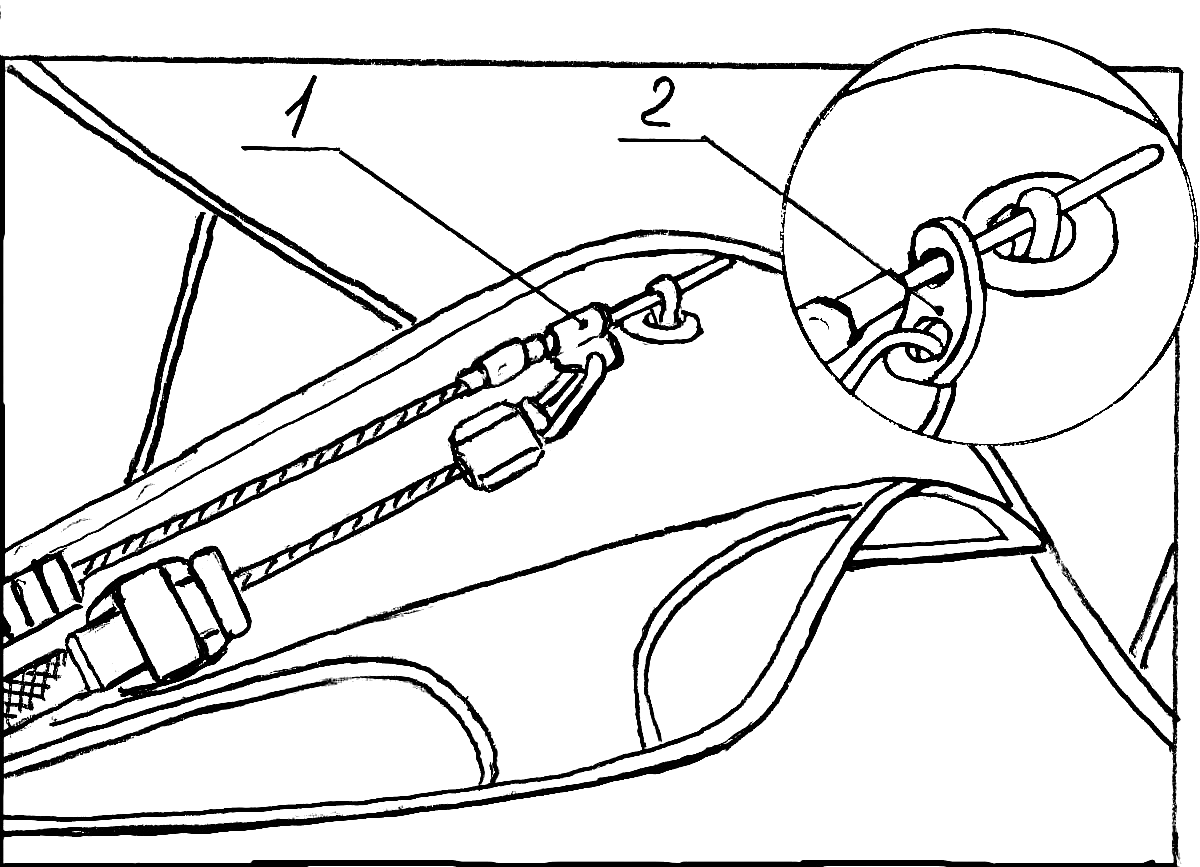

Рис. 57. Монтаж серьги на шпильку звена (два варианта):

1 — серьга алюминиевая; 2 — серьга ППК-У черт. 3-12713.00

ВНИМАНИЕ! Перед каждым взведением силовых пружин полуавтомата рекомендуется снять его с ранца. Если этого не позволяют обстоятельства, для взведения полуавтомата целесообразно, взявшись одной рукой за шланг прибора позади хомута, второй рукой взвести силовые пружины, создавая усилие на трос прибора СТРОГО ПО ОСИ ШЛАНГА, что исключает нагрузку на пластину прибора.

Несоблюдение этого условия ведёт к отрыву пластины и т.д.

Обстучать ранец и придать ему ровную, симметричную форму.

6. Монтаж на ранец вытяжного звена

Звено вытяжное смонтировать на ранец, как показано на рис. 58.

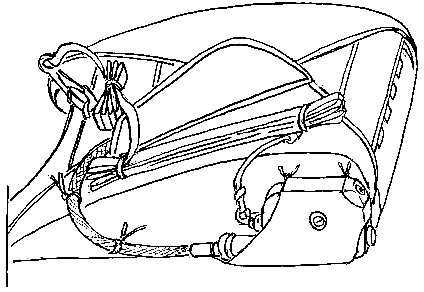

Рис. 58. Монтаж на ранец вытяжного звена

ВАРИАНТ. Монтаж вытяжного звена на верхний клапан ранца.

Перед монтажом звена на каждую из двух петель (по краям верхнего клапана) привязать узлом-удавкой по две соты.

Вытяжное звено смонтировать на ранец: одно сложение ленты звена заправить под соты на боковом клапане (размер выходящих за соты петель звена — 0,03-0,04м); под разнесённые соты на верхнем клапане заправить два пакета по 5…6 сложений ленты звена (рис. 58А), оставив участок звена длиной около 1м.

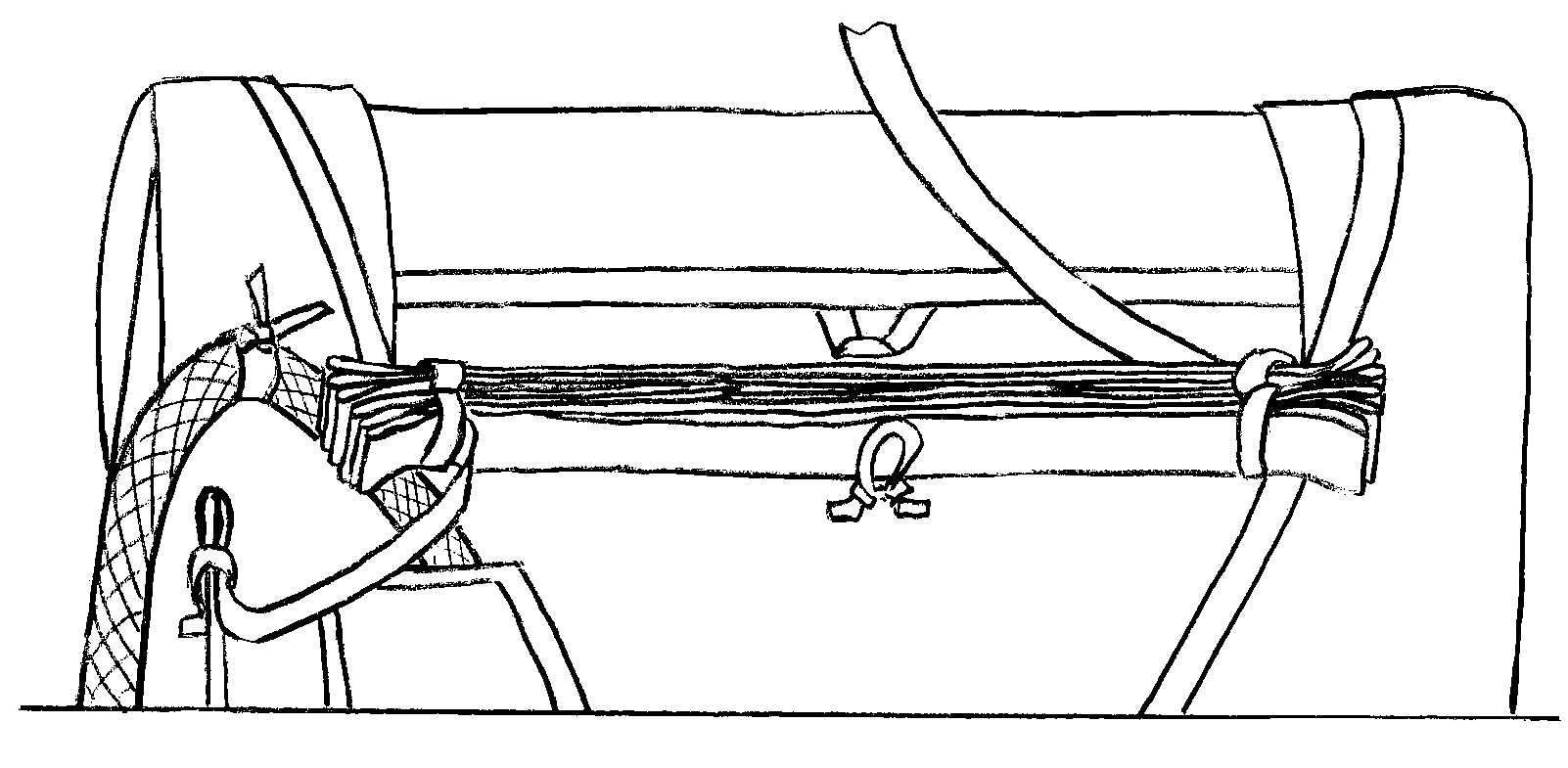

Рис. 58А. Монтаж вытяжного звена на верхний клапан ранца.

Оставшийся участок звена сложить в виде пакета и заправить под центральную соту на верхнем клапане ранца, карабин зацепить за петельку (см. рис. 58).

 7. Оформление паспорта

После окончания укладки парашютной системы произвести необходимые записи в паспорте ПС, согласно правилам ведения паспорта, изложенным в нём.
