Парашют Т-4 серии 4М

Парашют Т-4

Тренировочный парашют Т-4 серии 4М (рис. 1) предназначен для спортивно-тренировочных прыжков и является переходным к более сложным спортивным парашютам.

Общий вид уложенного парашюта Т-4 серии 4М

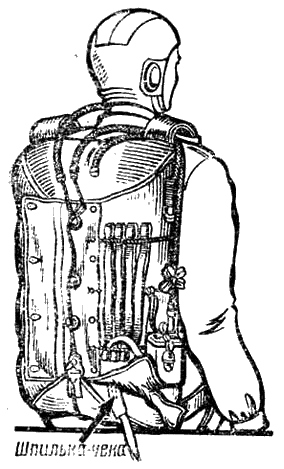

Рис. 1. Общий вид уложенного парашюта Т-4 серии 4М

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами не более 100 кг парашют Т-4 серии 4М обеспечивает:

  • надежную работу на высоте до 1500 м при немедленном введении его в действие на скорости 400 км/ч;
  • максимальные перегрузки не более 15 g;
  • ручное раскрытие, принудительное раскрытие ранца и принудительное стягивание чехла с купола;
  • минимальную безопасную высоту прыжка с горизонтально летящего самолета 150 м при немедленном введении в действие на скорости полета 120 — 400 км/ч;
  • вертикальную скорость снижения, приведенную к стандартной атмосфере и массе парашютиста 100 кг, на участке 30-35 м от земли — не более 6,3 м/с; при полностью натянутых стропах управления скорость снижения увеличивается на 1 м/с;
  • отсутствие самопроизвольного раскрытия;
  • устойчивость при снижении;
  • потерю высоты при скольжении с отсутствием явлений складывания купола;
  • управление парашютом в воздухе при снижении как с помощью строп управления, так и посредством свободных концов подвесной системы; разворачивание купола в желаемую сторону и горизонтальное перемещение парашютиста в процессе снижения, причем один оборот купола на 360° в любую сторону при натяжении одной стропы управления совершается за время не более 5,0-6,5 с
  • горизонтальное перемещение парашюта вперед происходит со скоростью до 4 м/с, назад — со скоростью до 2,3 м/с (при максимальном натяжении строп управления); нейтральность купола, т.е. отсутствие горизонтального перемещения, при сильном натяжении строп управления;
  • усилия, потребные для управления парашютом, незначительны и, наконец, управление куполом в воздухе не приводит к складыванию купола;
  • быстрое отсоединение купола парашюта посредством одного замка от подвесной системы в случае надобности при снижении, а также при гашении купола во время протаскивания по земле;
  • применение страхующих парашютных приборов для автоматического раскрытия парашюта;
  • применение запасных парашютов типа 3-2, 3-1П, 3-4 и 3-5;
  • усилие, необходимое для выдергивания вытяжного кольца, — не более 16 кгс.

2. Габариты уложенного парашюта, мм:

  • длина 540+20;
  • ширина 345+20;
  • высота 260+20.

3. Масса парашюта без парашютного страхующего прибора и переносной сумки не превышает 13,2 кг.

4. Парашют рассчитан на количество прыжков не менее 5 на высоте до 1500 м и скорости 400 км/ч.

Или не менее 400 в течение 5 лет эксплуатации со дня выпуска, или 300 прыжков в течение 12 лет со дня выпуска на скорости до 300 км/ч, как при немедленном введении его в действие, так и с любой задержкой раскрытия ранца при условии своевременного проведения ремонта и замены чехла купола.

Тактико-технические данные частей парашюта

1. Вытяжной шаровой бесстропный парашют площадью 0,22м² имеет устройство, аналогичное устройству шарового вытяжного парашюта спортивного парашюта Д-1-.

2. Чехол купола из капронового полотна имеет форму рукава длиной 3900 мм.

3. Купол (Рис. 2), изготовленный из капронового полотна арт. 56005П или 56005крП, имеет форму правильного 28-угольника площадью 64 м². Диаметр полюсного отверстия 450 мм, общая площадь вырезов составляет 8,4 м². В качестве соединительного звена используется, капроновый шнур прочностью 550 кгс и длиной 1100 мм.

Форма купола парашюта Т-4 серии 4М в плане

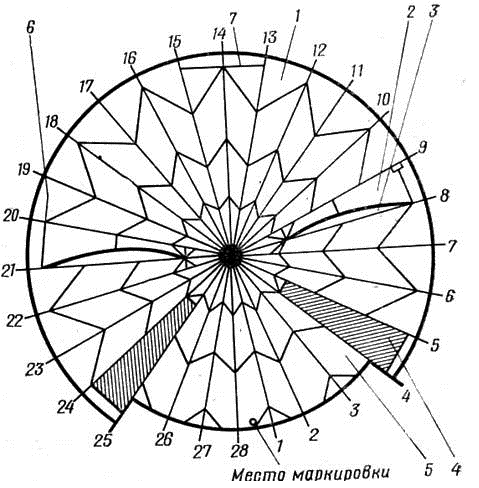

Рис. 2. Форма купола парашюта Т-4 серии 4М в плане:

1 — купол; 2 — клапан; 3 — радиальная щель; 4 — вертикальные отверстия; 5 — срезанные полотнища; 6 — знак звена строп управления; 7 — линия ограничения натягивания чехла при укладке

4. Подвесная система выполнена из капроновой ленты ПЛК-44. Для правильного присоединения свободных концов к замкам подвесной системы (ОСК) задние свободные концы отмечены словами <левый>, <правый>. Длина свободных концов подвесной системы 430 мм. К каждой пряжке-полукольцу монтируется по семь строп.

5. Ранец конвертообразной формы, изготовлен из капронового авизента. Двойное дно ранца укреплено рамой жесткости. Длина одинарной ранцевой резины с кулонами 325-340 мм, двойной — 375-390 мм.

6. Шланги гибкие предназначены для направления движения троса вытяжного кольца или троса принудительного раскрытия ранца. Изготовлены из специальной профилированной стальной ленты и обтянуты капроновой лентой ЛПКПкр-40-700.

Длина шлангов — 510-520 мм.

7. Вытяжное кольцо — металлическое. Длина троса от последней шпильки до ограничителя включительно равна 1070 мм. Шпильки троса расположены одна от другой на расстоянии 150 мм. Первая шпилька, считая от корпуса кольца, имеет длину 38 мм, остальные — по 32 мм.

8. Вытяжное кольцо с тросовой петлей также металлическое, длина троса с петлей — 785 мм.

9. Предохранительный чехол имеет форму рукава длиной 390 мм.

10. Вытяжная веревка из капронового шнура ШККП-1200 длиной 3000 мм. Вторая петля находится на расстоянии 1400 мм от первой.

11. Переносная сумка прямоугольной формы из авизента, имеет размеры 590X260X420 мм.

12. Вытяжной трос предназначается для принудительного раскрытия ранца парашюта.

Длина троса с петлей равна 1037-1057 мм.

13. Подушка изготовляется из авизента с поролоновой прокладкой толщиной 40 мм.

14. Страхующий парашютный прибор типа КАП-3 или ППК-У со шлангом длиной 405 мм.

15. Паспорт необходим для записи сведений о приеме, передаче, эксплуатации и ремонте парашюта.
