Выпуск #82

обзор пищалки SkyLog

Пищалка SkyLog

Привет, друзья!

Неожиданно нашлось время на незапланированный выпуск. Зимой меня просили поделиться опытом использования SkyLog — я написала небольшое эссе, а вот оформить и выложить на сайт руки не дошли. Исправляюсь. Обзор не слишком актуальный, т.к. эти пищалки, насколько я знаю, больше не выпускают. Но на барахолках они еще могут кому-нибудь встретиться, поэтому пусть будет.


* * *

Пищалка у меня в пластиковом корпусе, пользуюсь 3 сезона. Сейчас прыгаю в основном фрифлай и фристайл, раньше прыгала небольшие формации и пилотирование для начинающих. Поначалу пищалка давила на ухо, затем вкладки в шлеме примялись и стало нормально.

Можно установить два набора сигналов: у меня в каждом наборе установлено 6 сигналов — 3 в свободном падении и 3 под куполом.

Шаг выставления сигнальной высоты 1 метр. Погрешность опеределения по данным производителя тоже 1 метр, но по моим наблюдениям — около 5.

Зарядка microUSB, заряжается около часа, аккумулятора хватает примерно на полсезона активных прыжков по выходным в Питере. В самолете во время набора высоты пищит на 300 метрах — это значит, что все хорошо, пищалка работает исправно. Однажды я не обратила внимание на земле на индикатор низкого заряда и была неприятно удивлена в самолете не услышав привычный сигнал. В остальном пищалка не подводила, слышно в закрытом шлеме отлично.

Еще из плюшек: есть лог высота-скорость и когда я пилотирование прыгала, строила графики приземления — мне нравилось, видно было качество подушки, но нужно помнить о погрешности в несколько метров.

НО

  • Без компьютера сложно перенастроить сигналы на аэродроме, если вдруг срочно понадобится.
  • Нужно запоминать на каком наборе какие сигналы выставлены (у меня теперь есть фотография в телефоне).

В общем, соотношение цена-качество меня устраивает, но сейчас хочется что-то с автономным от компьютера интерфейсом настройки.


* * *

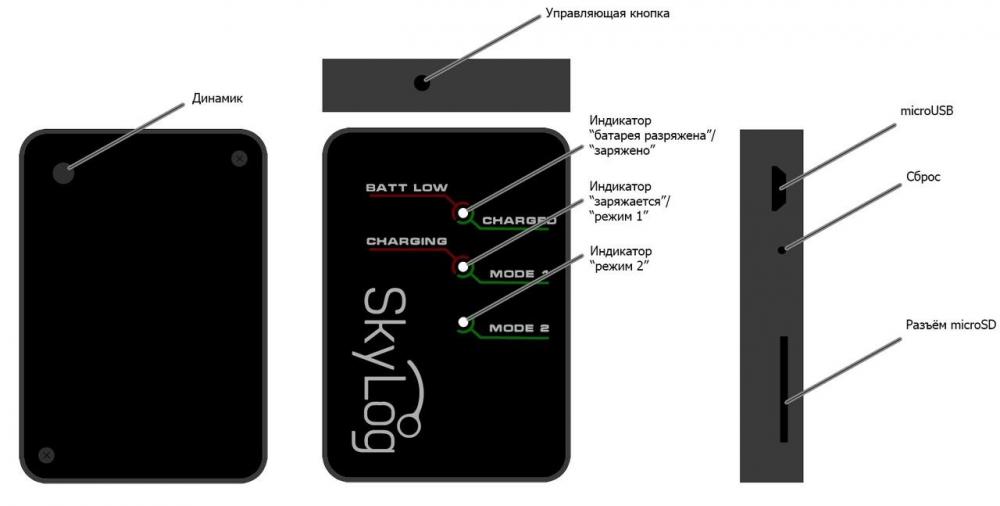

Инструкция по эксплуатации

SkyLog

Тактико-технические характеристики устройства

  • Тип батареек: литий-полимерный аккумулятор (Li-ро)
  • Время быстрого заряда: 15 мин — 1 час
  • Интерфейс зарядки: microUSB
  • Тип корпуса: ударопрочный пластик
  • Габариты: 53 × 38 × 12 мм
  • Мошность звукового сигнала: 82дБ
  • Шаг выставления сигнальной высоты: 1 метр
  • Рабочая высота: от —500 до 9000 метров (уровень моря)
  • Интервал сигнальных высот: в пределах рабочей высоты
  • Точность определения высоты: 1 метр
  • Рабочий температурный режим: от —20° С до +50° С
  • Возможность записи ниформании о прыжке: подробный ежесекундный журнал
  • Количество сигнальных высот: 2 набора по 15 сигналов

Возможности устройства

Устройство имеет два набора предустановленных сигнальных высот, в каждом из которых есть возможность указать до 15 значений. Высоты указываются в файле конфигурации, расположенном на SD-карте. В случае отсутствия или неисправности SD-карты, высоты устанавливаются в соответствни с заводскими установками.

Переключение между наборамн высот осушествляется кнопкой управления, при нажатин которой загорается один из зелёных индикаторов «MODE 1» или «MODE 2». При выключении устройства все настройки сохраняются.

При установленной SD-карте, во время свободного падения устройство осуществляет запись с периодом в 1 секунду следующих параметров: время(милисек.), высота(метры), скорость(м/). Запись прекрашается после приземления парашютиста.

Включение устройства

Зарядите устройство перед первым включением. Для включения устройства необходимо нажать н удерживать в течение 1 секунды управляющую кнопку. После включения загорится зелёный индикатор «MODE 1» или «MODE 2» и прозвучит один из следующих сигналов:

Тип сигнала Значение
1 короткий сигнал Штатная работа
2 коротких сигнала SD-карта не обнаружена
1 длинный сигнал Устройство неисправно, дальнейшая работа невозможна

По истечении 10 секунд в целях экономии энергопотребления индикация погаснет, и устройство перейдёт в спящий режим. Выход из спяшего режима произойдёт либо после нажатия на управляющую кнопку, либо в начале набора высоты.

Сигнальные высоты

Сигнальные высоты устанавливаются в файле конфигурации, расположенном на SD-карте. Если SD-карта ещё не использовалась, вставьте её в разъём и включите устройство. Во время включения, устройство создаст файл конфигурации, содержащий два набора высот, установленных по умолчанию. Для их изменения извлеките SD-карту и подключите её к планшету. ноутбуку или к любому другому устройству с возможностью редактирования текста. Откройте файл config.txt любым простым текстовым редактором, исключающим оформленне текста. Содержание файла конфигурации по умолчанию следующее:

Mode1: 3000=3-slow, 2=2-slow, 1600=slow, 1200=fast, 600=fast, 300=3-fast, 200=2-fast, 100=1-fast

Mode2: 1500=slow, 1100=fast, 600=fast, 300=3-fast, 200=2-fast, 100=1-fast

Offset: 0

Формат файла конфигурации следующий:

Ключевое слово Mode1: или Mode2: с двоеточием означает имя набора сигнальных высот. Далее через запятую указываются пары параметров — высота в метрах, знак «=», тип сигнала. Расположение и количество пробелов в строчках параметров значения не имеют.

В устройстве применяются 8 типов сигналов:

Обозначение в файле конфигурации Тип сигнала
slow Серия из 5 длинных сигналов (2 сек)
1-slow 1 длинный сигнал
2-slow 2 длинных сигнала
3-slow 3 длинных сигнала
fast Серия из 10 коротких сигналов (2 сек)
1-fast 1 короткий сигнал
2-fast 2 коротких сигнала
3-fast 3 коротких сигнала

В каждом наборе можно, таким образом, настроить до 15 сигнальных высот.

В жаркие дни самолёты Ан-2 очень медленно начинают набирать высоту. Пищалка Скайлог не всегда распозаёт это как набор и продолжает честно корректировать давление. В результате появляется ошибка в определении высоты. Чтобы такого не происходило, необходимо выключить эту коррекцию добавлением новой строчки в конфиге «CorrOff» (регистр соблюсти). При этом нужно будет включать пищалку непосредственно перед посадкой в самолёт.

Все сигналы будуг подаваться только в свободном падении и при полёте под куполом. Отдельные режимы для свободного падения и полёта под куполом в приборе отсутствуют. В наборе высоты прозвучит 3 коротких сигнала на высоте 300 метров, обозначая тем самым, что прибор исправен и работает.

Запись журнала

При наличии в устройстве SD-карты, запись журнала включится автоматически во время свободного падения и выключится после приземления. Файлы журналов находятся в папке Jumps (создаётся автоматически) и имеют имена #.csv, где «#» порядковый номер записи. Каждый файл журнала имеет следующий формат:

Первая строка — заголовок: «Типе(msec);Altitude;Speed». Следующие строчки представляют собой разделённые запятыми значения параметров «время», «высота», «скорость. Имеют вид типа: «1000.00,3500,51». Таким образом, файл имеет формат, поддерживаемый большинством приложений для построения графиков.

При отсутствии в устройстве SD-карты илb её дефекте, при начале свободного падения прозвучит 2 коротких сигнала. Это будет означать, зто запись журнала не осуществляется.

Сброс

Если устройство не реагирует на нажатие управляющей кнопки, при этом оно заряжено и включено, необходимо взять шпильку диаметром не более 1 мм и нажать ей на кнопку сброса, располагающуюся в отверстии на правой стороне корпуса. Устройство при этом будет выключено. Чтобы продолжить работу — снова включите устройство.

Выключение устройства

Выключение устройства произойдёт автоматически через 14 часов после включения Для того чтобы выключить устройство cамостоятельно, следует нажать на управляющую кнопку н удерживать её примерно 5 секунд до тех пор пока не загорится одновременно 2 зелёных индикатора «MODE 1» и «MODE 2». После этого, следует отпустить кнопку и в течение 3 секунд нажать её 3 раза. При каждом нажатии оба индикатора должны моргнуть. Произойдет выключение устройства. В случае нарушения последовательности нажатий, устройство вернётся в режим штатной работы.

Зарядка аккумулятора

В случае, если аккумулятор разрядился, на устройстве загорится красный индикатор «BATT LOW» н будет гореть даже при выключенном устройстве, напоминая о необходимости зарядки. Зарядка производится через разъём microUSB на правой стороне корпуса. Перед зарядкой выключите высотомер и подсоедините зарядное устройство к разъёму microUSB. Загорится красный индикатор «CHARGING». Когда зарядка будет окончена красный индикатор погаснет и загорится зелёный индикатор «CHARGED».

Предупреждение

Как и любое другое электронное устройство, высотомер SkyLog может быть подвержен неисправностям. Не доверяйте свою жизнь прибору. Всегда контролируйте высоту визуально. Если Ваш прибор ведет себя ненормально или необычно, НЕМЕДЛЕННО прекратите пользоваться им и свяжитесь с производителем.


* * *

Летайте безопасно!


15 июля 2023 г.
