Принцип работы электронного страхующего прибора Cypres 2

CYPRES состоит из контрольной панели, процессорного блока и пиропатрона (EOS). На ранцах с двумя шпильками используется прибор с двумя пиропатронами.

Рис. 1 контрольная панель

Рис. 2 процессорный блок

Рис. 3 пиропатрон

Как работает прибор

Каждый раз, когда Вы включаете CYPRES, он за короткий промежуток времени многократно измеряет атмосферное давление и выбирает среднее значение в качестве «нулевого» значения высоты — уровня земли. Это происходит одновременно с самотестированием.

Пока прибор включен, он, находясь на земле, постоянно проверяет атмосферное давление и, если это необходимо, вводит поправки в соответствии с изменениями погодных условий.

Если перед прыжком вы вручную ставите свой высотомер на «нoль», то CYPRES делает это автоматически. Очень тонкая регулировка является основой работы CYPRES для точного определения высоты и скорости при которой происходит срабатывание прибора.

Процессорный блок содержит специально запрограммированный микропроцессор, который способен в режиме реального времени считать высоту и скорость снижения парашютиста на основании изменения атмосферного давления. Постоянно отслеживая эти данные, процессор формирует определенные значения, на основании которых принимаются решения.

Если определено, что парашютист находится в опасной ситуации (т.е. все еще в свободном падении на малой высоте), то прибор подаст импульс в пиропатрон для раскрытия запасного парашюта (ПЗ).

Система открытия запасного парашюта пиропатроном полностью независима от основной системы раскрытия запасного парашюта, так как пиропатрон не выдергивает шпильку вытяжного троса из петли зачековки, а перерезает петлю внутри ранца запасного парашюта, чтобы инициировать процесс раскрытия Петля должна быть продета в отверстие пиропатрона. Метод открытия ранца запасного парашюта путем перерезания петли изобретен и запатентован основателем компании Аертек (Airtec), Хельмутом Клотом (Helmut Cloth), в 1987 году.

Система открытия CYPRES имеет следующие преимущества:

• Процесс открытия контейнера запасного парашюта может быть инициирован двумя различными способами.
  • Один способ — это ручное выдергивание парашютистом кольца запасного парашюта.
  • Другой, используемый CYPRES, когда он автоматически перерезает петлю зачековки.
• Единственной механической частью в приборе является болт-резак в пиропатроне. Все остальные части прибора являются электронными.
• Весь прибор находится внутри ранца ПЗ, что практически устраняет возможность механических повреждений и загрязнений
• Вся система очень компактна и может быть установлена таким образом, что совсем не будет видна снаружи.

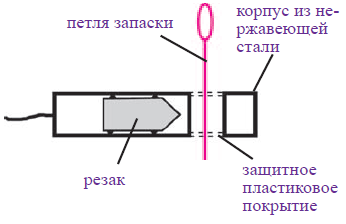

Расстояние, на которое перемещается резак в случае срабатывания, равно приблизительно 5 миллиметрам.

Пиропатрон — это уникальное устройство, специально разработанное для CYPRES. Составляющие компоненты пиропатрона являются одним целым устройством, что исключает выброс из него чего либо во время срабатывания.

В течение длительных, 18 месячных исследований, проведенных BAM (Bundesanstalt fur Materialprufung, Berlin ), были протестированы 99 пиропатронов.

В результате BAM и U.S. DOT (Федеральное Управление Перевозок США) определили, что CYPRES не представляет опасности при авиаперевозках.

Благодаря высокой надежности и другим достоинствам, пиропатрон CYPRES используется в космосе (на спутниках).

Рис. 4 Пиропатрон в креплении для ранца.

Рис. 5 Функциональная диаграмма:

Источник питания

Источник питания CYPRES 2 не требует внимания. Прибор предназначен для работы от даты производства до первого техобслуживания, от первого до второго техобслуживания и от второго техобслуживания до конца срока службы безо всяких ограничений, включая количество прыжков. Если CYPRES 2 прекратит работу из-за отказа источника питания до наступления даты техобслуживания, Airtec позаботится об этом приборе с наивысшим приоритетом.

Теперь источник питания CYPRES НЕ потребует от Вас:

• дополнительной замены
• затрат на доставку
• затрат на покупку
• затрат на установку
• затрат на переукладку ЗП
• И никакого простоя!

Эксплуатационная надежность.

Существуют два важных пункта, касающиеся эксплуатационной надежности CYPRES:

• CYPRES автоматически выполняет самостоятельное тестирование при каждом включении. Во время включения проверяются все основные внутренние системы прибора. Обычно, положительное заключение этого самостоятельного теста, означает надежную работу в течение 14 часов.
• Если дисплей показывает 0 , то это значит что, самотестирование завершено успешно. В случае возникновения ошибок или неисправностей, CYPRES не переходит в рабочее состояние и самостоятельно выключается, показывая при этом код ошибки. Этот код ошибки демонстрирует, почему именно был прерван процесс включения.

CYPRES имеет совершенную систему определения ошибок. После включения CYPRES запускаются два процесса: первоочередной рабочий процесс и процесс независимого оперативного контроля, который постоянно следит за выполнением рабочего процесса.

В случае возникновения ошибок при выполнении рабочего процесса, дублирующий процесс контроля выключит прибор.

В зависимости от типа и потенциального ущерба ошибки, CYPRES может быть или включен вновь или постоянно оставаться в выключенном состоянии. При определенных кодах ошибок (см. список кодов ошибок) владелец не сможет включить прибор. В таком случае CYPRES должен быть отправлен производителю для проверки и регулировки.

Официальный сайт Airtec GmbH & Co.KG Safety Systems: https://www.cypres.aero/
