Установка электронного страхующего прибора m2
Установку страховочного прибора m2 в ранцы различных производителей может осуществлять только обученное лицо с разрешением старший — мастер риггер, или обладатель сравнительного эквивалента в соответствии с законодательством стран, где будет m2 устанавливаться.
Страховочный прибор m2 должен устанавливаться только в оригинальном комплекте, поставляемом фирмой MarS и устанавливаться в ранец непосредственно производителем прибора или уполномоченным риггером. При установке риггер всегда обязан следить за тем, чтобы пиропатрон, кабели, карман для корпуса m2 и блок управления всегда располагались в соответствии с руководством, выданным производителем прибора.
При соблюдении нижеуказанных пунктов правил страховочный прибор может альтернативно устанавливаться в комплекты от других производителей:
Перед самой установкой проверить прибор на предмет механического повреждения отдельных частей, включая кабели, и убедиться, что коннектор пиропатрона достаточно высунут в корпусе прибора и зафиксирован винтом. Далее включить прибор, и если все в порядке, снова выключить его.

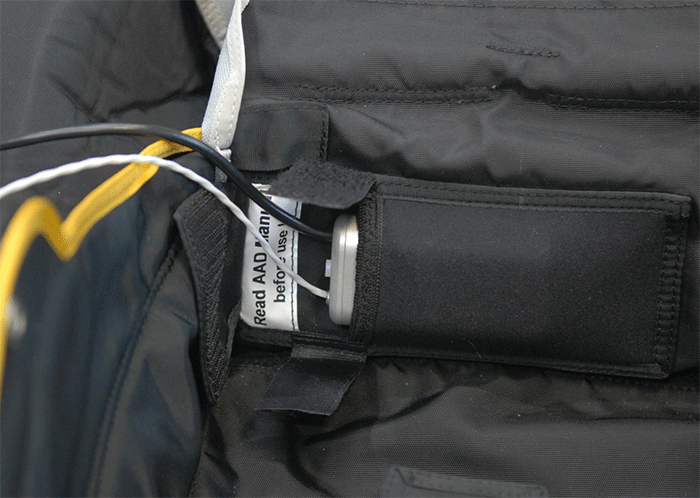

Корпус прибора m2 следует засунуть в карман, нашитый на дно ранца запасного парашюта так, чтобы выходы кабелей из корпуса m2 были как можно ближе к дну ранца. Осуществленная таким образом установка сокращает нагрузку на кабели под воздействие давления, вызванного запасными парашютом в закрытом ранце.
Кабели страховочного прибора m2 укладывать в следующем порядке.

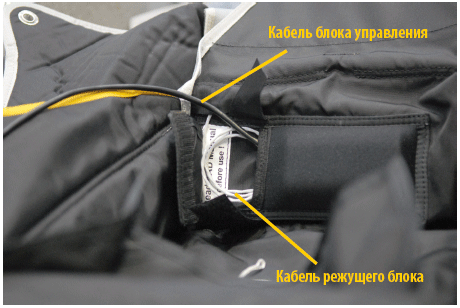

Первым идет всегда тонкий кабель пиропатрона. Если комплект для размещения m2 пришит так, что после вставки корпуса прибора m2 в карман тонкий кабель пиропатрона расположен ниже толстого кабеля, то повернуть кабель по часовой стрелке при виде спереди (если комплект пришит в обратном порядке, то повернуть кабель в направлении против часовой стрелки). Повернутый кабель разместить в подготовленном пространстве так, чтобы кабель располагался как можно ближе ко дну ранца, а в пространстве фиксировался липучкой.

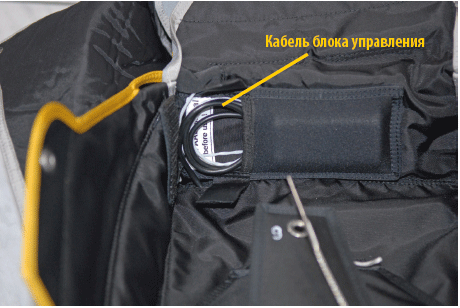

Толстый кабель блока управления укладывать всегда вторым на уже повернутый тонкий кабель. Если корпус прибора m2 установлен так, что толстый кабель расположен выше тонкого кабеля, то потом достаточно повернуть кабель против часовой стрелке при виде спереди. При противоположном размещении комплекта и прибора все наоборот.
Оба повернутых кабеля на месте фиксируются липучкой.
При укладке кабелей необходимо избегать острых изломов, узлов и взаимного запутывания кабелей.
Прокладывать кабели так, чтобы они были достаточно свободны и не происходило натяжением между отдельными частями прибора!
«Соблюдайте минимальный радиус сворачивания кабелей r = 25 мм! При переламывании толстого кабеля может произойти его повреждение и последующая неправильная работа m2!»
Также следует избегать вытягивания кабелей, в первую очередь за блок управления и пиропатрон.
Кабели не должны укладываться в кармане для корпуса прибора, и не должны быть даже частично под корпусом прибора. Иначе возникает угроза повреждения кабелей.

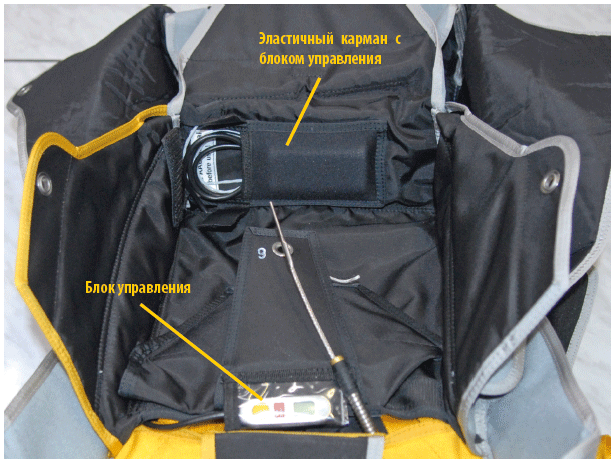

Укладка пиропатрона и блока управления должна соответствовать руководству производителя ранца так, чтобы всегда обеспечивалось минимальный свободный ход кабелей. Свободный ход кабелей уменьшает вероятность повреждения прибора после установки и при его использовании.
Перед общей установкой тщательно изучите руководство производителя ранца.
Для правильной работы m2 закрывающая петля должны быть продета через пиропатрон!
Официальный сайт чешской компании MarS a.s.: http://www.m2aad.com/
