ППК-У и ППК-1М: Сборка вытяжного механизма
№ | Содержание операции | Оборудование и инструмент |
| Предупреждение! При проведении сборки вытяжного механизма прибора необходимо исключить возможность перепутывания поршней, пружин и механизмов приборов. Сборка с указанными узлами и деталями, взятыми от другого прибора, приводит к нарушению нормальной работы и отказу прибора | ||
| 1 | Пропустить трос через отверстие поршня 34. Вставить в отверстие пробку 33 и завернуть винт 32 (см. рис. 6) | Отвертка часовая |
| 2 | Привернуть колпачок 28 с втулкой 27 и прокладкой 8 к трубке 6 и законтрить гайкой 7. При необходимости подтянуть гайку 30, крепящую трубку 6 к корпусу 51, используя для этого двухсторонний ключ с предварительно распиленным зевом с S=19 до размера S=21 (см. рис. 6) | Ключ двусторонний с распиленным зевом с S=19 до S=21 |
| 3 | Надеть на трос 13 пружины 29 и вставить их в трубку 6 (см. рис. 6). Для облегчения прохода наконечника троса через отверстие втулки 27 надо поворачивать трос вокруг собственной оси. Установленный на тросе сальник (кожаные прокладки) перед заправкой троса в трубку 6 следует сместить к малому наконечнику 19 | |
| 4 | Вставить в затвор 4 прибора гибкую шпильку 3. Заправить прилив поршня 34 в паз трубки 6 (см. рис. 6). Придерживая левой рукой за корпус прибора со стороны шланга, правой рукой взвести прибор (см. рис. 39), зацепив фигурным отверстием двухстороннего ключа за малый наконечник 19 троса 13 (см. рис. 6) | Ключ двусторонний |
| 5 | Вставить оправу 47 с амортизатором 46 в трубку 6, положить фасонные прокладки 48 и 49 и навернуть колпачок 50 (см. рис. 6) | То же |
| 6 | Вставить укороченные вкладыши 10 во втулку 27 и, используя фигурное отверстие в рукоятке двухстороннего ключа, сдвинуть сальник (кожаные прокладки) 26 в выточку вкладышей 10. На тросе должно быть не менее трех кожаных прокладок (см. рис. 6) | То же |
| 7 | На трос 13 надеть шланг и в наконечник 25 вставить две половинки удлиненного вкладыша 11 (см. рис. 6). Для обеспечения плотной посадки шланга на втулку 27 следует предварительно навернуть на втулку 27 контргайку 9, оставив небольшой зазор между колпачком 28 и контргайкой 9. Затем между колпачком 28 и контргайкой 9 вставить лезвие ножа и раздвинуть их. После этого плотно навернуть наконечник 25 шланга на втулку 27 и законтрить контргайкой 9. Зазор между колпачком 28 и контргайкой 9 после выполнения этой операции должен быть не более 1,6 мм. На трос приборов типа ППК-У-гр, ППК-У-Т277, ППК-М-Т277 и ППК-У-Т277В вместо шланга и удлиненных вкладышей надеть разрезную прокладку 56 и навернуть на втулку 27 специальную гайку 55, законтрив ее контргайкой 9 | Ключ двусторонний, нож трехнаборный, щуп 1,6 мм, ключ-отвертка |
| 8 | На малый наконечник 19 троса 13 надеть специальную гайку 20 и хомут 14, завернув его до отказа в специальную гайку 20 (см. рис. 6). Вставить в специальный винт 18 петлю 17 и ввернуть до отказа специальный винт 18 в специальную гайку 20. На приборах типа ППК-У-гр и ППК-У-240Б до установки специальной гайки 20 нужно, придерживая трос плоскогубцами через картонную или плотную текстильную прокладку, надеть амортизатор 21. Амортизатор 21 (см. рис. 6) надевать на наконечник троса плоской стороной к шлангу (рис. 41). | Ключ-отвертка, плоскогубцы, отвертка часовая |
| 9 | На приборе ППК-У-гр установить винт-шпильку 57 (см. рис. 6). Перед ввертыванием винта-шпильки в его паз вставляется контровочная пластина 58, при помощи которой производится контровка деталей присоединительного узла согласно рис. 21 Вынуть гибкую шпильку 3 (см. рис. 6) из затвора 4 и проверить работу часового механизма. Механизм должен работать без рывков и остановок. После срабатывания прибора между специальной гайкой 20 и наконечником 23 должен быть видимый зазор |

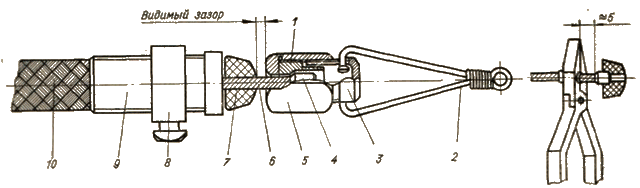

Рис. 41. Монтаж амортизатора на трос прибора типа ППК-У:
1 — хомут; 2 — петля; 3 — винт специальный; 4 — наконечник троса малый; 5 — гайка специальная; 6 — трос; 7 — амортизатор; 8 — хомут; 9 — наконечник; 10 — оплетка.
