Краткие технические характеристики прибора ППК-1М

1. Диапазон срабатывания прибора:

• по времени — от 0,5 до 1,5 сек;
• по высоте — от 1 до 10 км (от уровня моря по СА).

2. Прибор работает в интервале температур внешней среды от +60 до -60° С на высоте до 35 км.

3. Допустимые пределы срабатывания прибора по высоте и времени приведены в табл. 6 и 7.

4. Усилие силовых пружин прибора во взведенном состоянии не менее 28 кгс. Силовая характеристика прибора приведена на рис. 2.

Рис. 2. Силовая характеристика вытяжного механизма прибора ППК-У(ППК-1М):

Р — усилие силовых пружин вытяжного механизма прибора; l — ход вытяжного механизма прибора; 1 — нерабочая зона; 2 — зона допустимой слабины троса; 3 — рабочая зона использования вытяжного механизма прибора.

5. Время работы часового механизма после срыва блокировочного рычага с упора анероида 0,1-0,3 сек.

6. При установке времени срабатывания прибора на 0,5 сек расстояние от края верхнего центра анероида до блокировочного рычага должно быть не менее 4 мм.

7. Гибкая шпилька, вставленная в прибор до отказа, при возвратно-поступательном перемещении ее в пределах 5 мм и отгибе ушка шпильки в разные стороны на 90° не должна допускать «стравливания» механизма ни на один зуб анкерного колеса. Затирание гибкой шпильки не допускается.

8. Упор шкалы высот обеспечивает ее установку ниже отметки 1 км не более чем на 2 мм. При этом отметка «1» должна быть видна в окне шкалы высот.

9. Прибор рассчитан на срабатывание при полном ходе вытяжного устройства 70±3 мм.

10. Чувствительный элемент прибора выдерживает 1000 циклов изменения давлений в пределах от давления дня до давления на высоте 35 км.

11. Прибор во взведенном состоянии выдерживает в течение 15 мин перегрузочное давление, соответствующее давлению на высоте 35 км.

12. Прибор во взведенном состоянии выдерживает:

Таблица 6

Примечания:

1. Прибор оттарирован по высоте согласно гипсометрической таблице СА, без превышения, т.е. отметка шкалы, например 1,5, соответствует высоте 1,5 км и т. д.
2. В эксплуатации проверку прибора по шкале высот достаточно производить на отметках 1, 2, 3, 4, 6, 7 и 10 км.
3. Срабатывание прибора по высоте определяется по моменту срабатывания вытяжного механизма.
4. Допустимые погрешности по шкале высот проверяются при скорости спуска 20-60 м/сек.

Таблица 7

а) линейное ускорение до 4 g по оси Z-Z (рис. 14), при этом погрешность по шкале высот не должна превышать удвоенной величины допустимой погрешности;

б) линейное ускорение 20 g по осям X-X и Y-Y, при этом погрешность срабатывания прибора по времени не должна превышать допустимой величины, а погрешность по шкале высот не лимитируется.

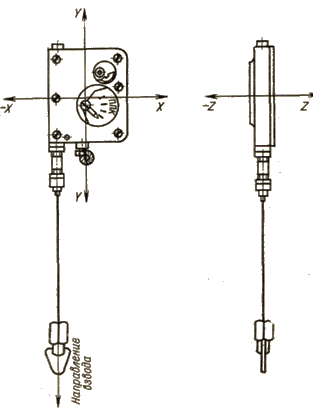

Рис. 14. Схема расположения осей приборов типа ППК.

13. Прибор во взведенном состоянии не должен допускать самопроизвольного срабатывания при действии линейного ускорения 50 g в течение 0,2 сек. По окончании действия линейного ускорения 50 g погрешности срабатывания по высоте и времени не должны превышать допустимых величин.

14. Прибор во взведенном состоянии вибропрочен при вибрации с ускорением до 5g в диапазоне частот от 10 до 300 гц и амплитуде колебаний не более 1,0 мм. На частотах 10-20 гц допустимо увеличение амплитуды колебаний в направлении оси Z-Z до 1,5 мм.

При этом не должно быть самопроизвольного срабатывания, «стравливания» часового механизма и смещения шкалы высот.

15. Прибор во взведенном состоянии выдерживает:

• ударную нагрузку до 12g в количестве 10 000 ударов с частотой от 40 до 100 удар/мин;
• десятикратные воздействия ударной нагрузкой до 50 g.

При этом не должно быть самопроизвольного срабатывания, «стравливания» часового механизма и смещения шкалы высот.

16. Прибор работает при относительной влажности окружающей среды 95-98% и температуре +20+5° С.

17. Масса прибора без монтажных деталей не превышает 950 г.

18. Состав (комплектация) прибора приведен в табл. 8.

Таблица 8

Примечания:

1. Комплектовка приборов производится по одному из вариантов, что оговаривается договором.
2. Любые изменения в комплектации приборов отражаются в паспорте, прилагаемом к каждому прибору.
3. При заказе (в договоре) необходимо указывать полный шифр прибора и номер комплекта, например: ППК-1М-Т277, комплект № 2.
4. Детали, указанные в графе «на 5 приборов», упаковываются отдельно и поставляются вместе с партией приборов.
5. Сменные детали, позволяющие применять прибор в любом варианте, могут быть поставлены отдельно от прибора по договору с заказчиком при наличии протокола согласования на применение.

19. Габариты прибора даны на рис. 15.

20. Изготовитель (поставщик) гарантирует безотказную работу прибора для одноразового катапультирования на протяжении 5 лет, в число которых входит не менее 3 лет непосредственной эксплуатации, а остальное — время транспортировки и хранения на складах. При этом допускается 250 срабатываний прибора при проведении регламентных работ.

21. Технический ресурс прибора до первого планового ремонта составляет 350 срабатываний при проведении регламентных работ р. течение 5 лет. Полный технический ресурс прибора составляет 500 срабатываний в течение 5 лет. Технический ресурс до списания составляет одноразовое катапультирование на протяжении того же. календарного срока. При этом срок хранения прибора в упаковке поставщика составляет 2 года.

Указанные гарантии, технические ресурсы, сроки службы и хранения действительны при условии правильной технической эксплуатации, хранения (ремонта) прибора в соответствии с техническим описанием, инструкциями и другими указаниями поставщика по транспортировке, хранению, распаковке, установке, эксплуатации (ремонту) и консервации прибора.

Подошвина В. А. «Полуавтоматы парашютные комбинированные типа ППК-У и ППК-1М», М., Атомиздат, 1972.
