Общие сведения о приборах ППК-У
Страхующие приборы предназначены для автоматического раскрытия ранца парашюта или введения в действие других устройств через заданный промежуток времени или на заданной высоте.
Краткие технические характеристики приборов ППК-У
ППК-У — полуавтомат парашютный, комбинированный, унифицированный (рис. 1).
Таблица 1
| Показатель | Единица измерения | ППК-У |
| Время срабатывания прибора | с | 2 — 5 |
| Высота срабатывания прибора | км | 0,3 — 8 |
| Диапазон температур, при которых обеспечивается нормальная работа | oC | -60… +60 |
| Усилие пружин прибора во взведенном состоянии | кгс | 28 |
| Время работы часового механизма | с | 0,8 — 1,25 |
| Гибкая шпилька не должна допускать стравливания механизма при возвратно-поступательном перемещении в пределах | мм | 5 |
| Рабочий ход вытяжного троса | мм | 70 (груз. 40мм) |
| Масса прибора (без запасных деталей) | кг | Не более 0,950 |
| Завод гарантирует количество срабатываний | — | 500 |

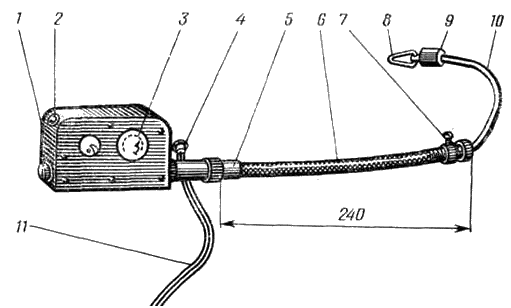

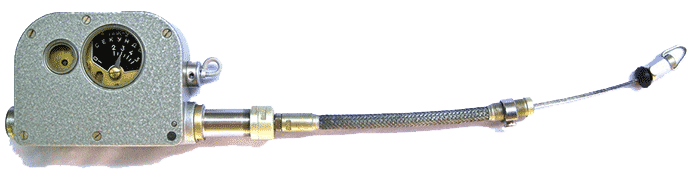

Рис. 1. Парашютный полуавтомат ППК-У:
1 — корпус прибора; 2 — шкала установки высоты срабатывания; 3 — шкала времени; 4 — гибкая шпилька; 5 — трубка; 6 — шланг; 7 — байонетный штифт; 8 — петля; 9 — специальная шайба; 10 — трос; 11 — фал гибкой шпильки
Парашютные страхующие приборы при прыжке с ручным раскрытием парашюта и с задержкой в раскрытии парашюта служат лишь средством страховки, так как в этом случае парашют открывается вручную самим парашютистом.
Таблица 2. Допустимые пределы срабатывания приборов по времени.
| Шкала времени, с | ППК-У |
2 | 1,7 — 2,3 |
2,5 | 2,1 — 2,9 |
3 | 2,5 — 3,5 |
4 | 3,4 — 4,6 |
5 | 4,3 — 5,7 |
Таблица 3. Допустимые отклонения по высоте при срабатывании приборов.
Допустимые пределы срабатывания, м | ||
Шкала высот, км | ППК-У | |
0,3 | 300 — 350 | |
0,5 | 500 — 750 | |
0,7 | 660 — 990 | |
1 | 950 — 1300 | |
1,5 | 1430 — 1820 | |
2 | 1900 — 2350 | |
2,5 | 2350 — 2900 | |
3 | 2850 — 3400 | |
3,5 | 3300 — 3950 | |
4 | 3800 — 4450 | |
5 | 4600 — 5650 | |
6 | 5400 — 6850 | |
8 | 7100 — 9150 | |
Примечания:
- Допустимые пределы отклонений по высоте при срабатывании анероида даны с учетом заданного превышения 100 м. Например, отметка «500 м» соответствует высоте 600 м.
- В эксплуатации проверку прибора ППК-У по шкале высот достаточно производить на отметках 0,3, 3 и 8 км.
Таблица 4. Установка высоты и времени на шкалах страхующих приборов спасательных парашютов.
| Наибольшее превышение местности над уровнем моря в районе полетов | От 0 до 1000 м | От 1001 до 2000 м | От 2001 до 3000 м |
| Установка шкалы высот прибора | 2000 м | 3000 м | 4000 м |
| Установка временного механизма | Независимо от превышения местности: для реактивных самолетов и вертолетов — 2 с; для поршневых самолетов и планеров — 3 с | ||
Таблица 5. Установка высоты на шкалах страхующих приборов тренировочных парашютов в зависимости от величины атмосферного давления у земли на уровне аэродрома и на площадке приземления, чтобы истинная высота раскрытия парашюта была 500 м
Давление у земли, мм рт. ст. | Установка шкалы высот, м |
Более 760 | 500 |
740 — 760 | 750 |
720 — 740 | 1000 |
685 — 720 | 1500 |
640 — 685 | 2000 |
605 — 640 | 2500 |
565 — 605 | 3000 |
530 — 565 | 3500 |
500 — 530 | 4000 |
Таблица 6. Размеры шлангов и тросов приборов
Шифр прибора | Вариант вытяжного механизма | Длина шланга, мм (-4,5 +0,5) | Длина троса с наконечниками, мм (+2) | Длина рывка троса, мм |
ППК-У-165В | 1 | 165 | 322 | 70 |
ППК-У-165А | 1 | 165 | 322 | 70 |
(<Комар-2МП>) | 1 | |||
ППК-У-240В | 1 | 240 | 397 | 70 |
ППК-У-240А | 1 | 240 | 397 | 70 |
ППК-У-405В | 1 | 405 | 562 | 70 |
ППК-У-405А | 1 | 405 | 562 | 70 |
ППК-У120А | 2 | 120 | 277 | 70 |
ППК-У-575А | 2 | 575 | 732 | 70 |
ППК-У-240Б | 3 | 240 | 397 | 70 |
ППК-У-Т277 | 4 | — | 277 | 70 |
ППК-У-Т424 | 4 | — | 424 | 70 |
ППК-У-гр | 5 | — | 146 | 40 |
ППК-У-Т277В | 6 | — | 277 | 70 |
Регламентные работы на страхующих приборах
Через каждые 100 срабатываний, но не реже одного раза в 6 месяцев, на страхующих приборах выполняются профилактические работы по регламенту № 1.
Проведение регламента записывается в паспорте прибора.
Не реже одного раза в год на приборах выполняются профилактические работы по регламенту № 2. Проведение регламента записывается в паспорт прибора.
Регламент № 1
- Проверяется внешний вид прибора. Через смотровые окна выявляется отсутствие загрязнения механизма.
- Выполняются разборка, осмотр, промывка, сушка, смазка и сборка вытяжного механизма.
- Проверяется работа вытяжного и часового механизмов.
- Проверяется точность срабатывания прибора по времени и высоте.
Регламент № 2
- Проверяется внешнее состояние прибора. Через смотровые окна выявляется отсутствие загрязнения механизма.
- Производятся разборка вытяжного механизма, вскрытие прибора, изъятие из корпуса прибора часового механизма без дальнейшей его разборки, осмотр, чистка, промывка, сушка, смазка вытяжного и часового механизма, сборка прибора и его регулировка.
- Проверяется работа вытяжного и часового механизмов.
- Проверяется точность срабатывания прибора по времени и высоте.
- Исправный прибор после проведения всех работ пломбируется.
Технология выполнения регламентных работ изложена в Техническом описании и инструкции по эксплуатации прибора.
Таблица 7. Возможные неисправности страхующих приборов и способы их устранения силами эксплуатирующих организаций.
| Неисправность | Причина | Способ устранения |
| Обрыв жил троса | Захлестывание троса при срабатывании вытяжного механизма или его износ | Заменить новым тросом из запасного комплекта |
| Обрыв оплетки шланга | Износ | Заменить новым шлангом из запасного комплекта |
| Вспучивание гибкого шланга | Ударное воздействие специальной гайкой или короткий трос | То же |
| Излом петли вытяжного механизма, многочисленные забоины на специальной гайке, образующие наклеп и искажение конфигурации петли и гайки | Износ | Заменить новыми деталями из запасного комплекта |
| Растяжение, изгиб, излом или смятие гиб кой шпильки | Резкий рывок гибкой шпильки в сторону, удар о борт объекта | Заменить новой шпилькой |
| «Стравливание» механизма | Износ гибкой шпильки по толщине | То же |
| Ослабление затяжки колпачка и гайки | Ударные воздействия вытяжного механизма | Подтянуть гайки ключами, прилагаемы ми к прибору |
| Отвернута контргайка | То же | Подтянуть ключом прилагаемым к прибору |
| Свободный ход крышки прибора относительно корпуса | То же | Подтянуть с помощью отвертки винты крепления крышки, предварительно смазав резьбу винтов клеем БФ-4 |
| Неисправность | Способ устранения | |
| Загрязнение прибора | Попадание в прибор грязи, песка или воды | Выполнить работы в соответствии с указаниями, изложенными в разд. 4 Технического описания и инструкции по эксплуатации (1972 г.). При необходимости прибор снять с эксплуатации и направить в ремонт. |
Таблица 8. Неисправности, устраняемые ремонтными организациями.
| Неисправность | Причина | Способ устранения |
| Шкаловая погрешность по времени | Усадка рабочих пружин | Отрегулировать часовой механизм согласно разд. 6 Технического описания и инструкции по эксплуатации (1972 г.). |
| Заклинивание ведущего и блокировочного рычагов | Попадание инородных частиц между рабочей плоскостью рычагов и платой | Разобрать и прочистить весь механизм прибора |
| При установке шкалы высот на отметку 0,3 блокировочный рычаг задевает за упор анероида | Негерметичность анероида | Прибор направить в ремонтную организацию |
| При вращении и изгибе гибкой шпильки происходит «стравливание» часового механизма | Износ упора | То же |
| Шкаловая погрешность по высоте | Слабая запрессовка упора в верхний центр анероида, усадка анероида | — |
| Медленный возврат стрелки в исходное положение или остановка стрелки | Затирание в возвратном механизме прибора | — |
Подошвина В. А. «Полуавтоматы парашютные комбинированные типа
