Устройство и работа парашютной системы Арбалет-1
Система парашютная специального назначения Арбалет-1 состоит из основной и запасной ПС, имеющих в своем составе аналогичные по конструкции планирующие парашюты. Основная и запасная ПС размещаются в автономных отсеках объединенного ранца наспинного размещения и смонтированного на общей подвесной системе. В состав основной ПС входят элементы, обеспечивающие вступление ПС в работу по одной из установленных схем введения в действие. К подвесной системе может подсоединяться грузовой контейнер УГКПС-50 нагрудного размещения.
1. Работа основной парашютной системы
Вступление основной ПС в работу обеспечивается по одной из двух схем:
- введение в действие стабилизирующим парашютом;
- введение в действие вытяжным парашютом.
1.1. Работа основной парашютной системы при введении в действие стабилизирующим парашютом
После отделения от ЛА, в условиях устойчивого падения, парашютист правой рукой извлекает из эластичного кармана, расположенного на нижнем клапане ранца, и вводит непосредственно в воздушный поток стабилизирующий парашют (рисунок 1.1А). После наполнения стабилизирующего парашюта и вытягивания соединительного звена системы стабилизации, стабилизирующий парашют удерживается подсоединенным к подвесной системе при помощи замка стабилизации, обеспечивая устойчивое горизонтальное (лицом вниз) положение парашютиста в потоке (рисунок 1.1Б).
После выполнения требуемой задержки после отделения от ЛА или на высоте, установленной заданием на прыжок, парашютист правой рукой выдергивает звено ручного раскрытия замка стабилизации. При этом трос звена выходит из петли зачековки замка, освобождая кольца замка стабилизации. Кольца замка последовательно выходят из взаимного зацепления, вследствие чего замок отсоединяет стабилизирующий парашют от подвесной системы.
После отсоединения от подвесной системы, стабилизирующий парашют извлекает из петли зачековки нижнего отсека ранца тросы зачековки, закрепленные на соединительном звене, тем самым освобождая клапаны отсека ранца.
В дальнейшем стабилизирующий парашют отходит от ранца и последовательно вытягивает: камеру с уложенным в нее основным парашютом из нижнего отсека ранца; стропы парашюта из петель и сот камеры; купол парашюта из камеры (рисунки 1.1В, 1.1Г). Одновременно с вытягиванием строп из сот камеры, происходит выход свободных концов основного парашюта из ранца и вытягивание троса разблокировки страхующего прибора из двойной петли соединительного звена системы блокировки страхующего прибора, тем самым, отсоединяя прибор ППК-У-165А от узла зачековки отсека запасного парашюта ранца.
После выхода парашюта из камеры, складывающая стропа системы стабилизации натягивается и втягивает вершину стабилизирующего парашюта, что приводит к его полному складыванию и уменьшению суммарного аэродинамического сопротивления.
Под действием набегающего потока, преодолевая силу сопротивления устройства рифления, купол основного парашюта наполняется, и система начинает планирующий спуск (рисунки 1.1Д, 1.1Е).

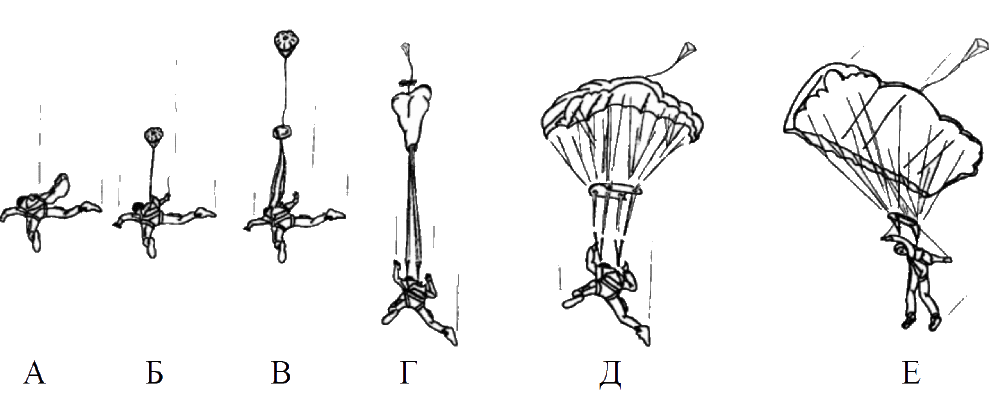

Рисунок 1.1
- А — введение в поток стабилизирующего парашюта;
- Б — снижение на стабилизирующем парашюте;
- В — вытягивание камеры основного парашюта из отсека ранца и строп из петель и сот камеры;
- Г — вытягивание основного парашюта из камеры;
- Д — наполнение основного парашюта;
- E — планирующий спуск.
1.2. Работа основной парашютной системы при введении в действие вытяжным парашютом
На высоте, установленной заданием на прыжок, парашютист правой рукой извлекает из эластичного кармана, расположенного на нижнем клапане ранца, и вводит непосредственно в воздушный поток вытяжной парашют мягкой конструкции (рисунок 1.2А).

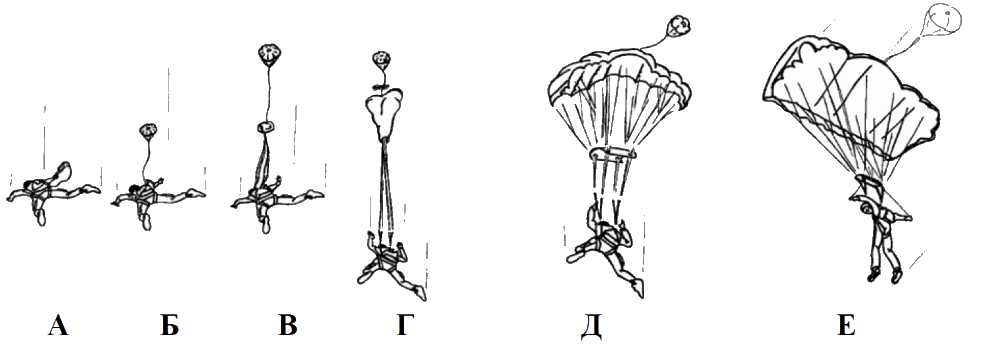

Рисунок 1.2
- A — введение в поток вытяжного парашюта;
- Б — вытягивание соединительного звена и расчековка клапанов отсека основного парашюта ранца;
- В — вытягивание строп из петель и сот камеры основного парашюта;
- Г — вытягивание основного парашюта из камеры;
- Д — наполнение основного парашюта;
- E — планирующий спуск.
После наполнения, вытяжной парашют вытягивает соединительное звено основного парашюта и извлекает из петли зачековки отсека основного парашюта шпильку соединительного звена, тем самым, освобождая клапаны отсека ранца (рисунок 1.2Б).
В дальнейшем вытяжной парашют отходит от ранца и последовательно вытягивает: камеру с уложенным в нее основным парашютом из нижнего отсека ранца, стропы парашюта из петель и сот камеры, купол парашюта из камеры (рисунки 1.2В и 1.2Г). Одновременно с вытягиванием строп из сот камеры, происходит выход свободных концов основного парашюта из ранца и вытягивание троса разблокировки страхующего прибора из двойной петли соединительного звена системы блокировки страхующего прибора, тем самым отсоединяя прибор ППК-У-165А от узла зачековки отсека запасного парашюта.
Под действием набегающего потока, преодолевая силу сопротивления устройства рифления, основной парашют наполняется, и система начинает планирующий спуск (рисунки 1.2Д, 1.2Е).
2. Управление основной парашютной системой
Парашютист управляет основной парашютной системой при помощи двух строп управления, верхние концы которых соединены с дополнительными стропами, закрепленными на задней кромке купола основного парашюта, а нижние проходят сквозь направляющие кольца на задних свободных концах и заканчиваются звеньями управления. При втягивании обеих строп управления происходит уменьшение скорости снижения. При втягивании одной стропы — разворот в сторону втянутой стропы. При резком одновременном втягивании строп управления из положения полностью отпущенных — обеспечивается эффект «подрыва» с уменьшением вертикальной и горизонтальной составляющих скорости планирования.
3. Увеличение скорости планирования основного парашюта
Конструкция свободных концов основного парашюта обеспечивает возможность увеличения скорости планирования. При необходимости увеличить скорость планирования, парашютист втягивает ленты-притяги, которые уменьшают длину передних свободных концов и, тем самым, увеличивают перекос купола парашюта. Ленты-притяги фиксируются на выбранной длине в люверсах лент, смонтированных на внутренней стороне передних свободных концов. Для возвращения парашюту первоначальной конфигурации, парашютисту необходимо отжать верхнюю ленту с люверсом за шнуровую петлю вверх.
4. Работа устройств отсоединения основного и стабилизирующего парашютов в случае нештатной работы
Для надежной работы запасной парашютной системы при нештатной работе основного парашюта, в конструкции ПС предусмотрены кольцевые замковые устройства (КЗУ) отсоединения основного и стабилизирующего парашютов.
При частичном отказе основного парашюта для его отсоединения необходимо взяться за основу звена отсоединения и выдернуть звено из кармана на правой передней лямке подвесной системы на всю длину руки.
При этом тросы звена выходят из шнуровых петель КЗУ. Кольца КЗУ свободных концов разблокируются и последовательно выходят из взаимного зацепления. После выхода больших колец свободных концов из зацепления с
При полном отказе основного парашюта, включая неотход стабилизирующего парашюта, необходимо также выдернуть звено отсоединения. В этом случае при выдергивании звена отсоединения одновременно с тросами звена отсоединения вытягивается звено аварийного раскрытия замка стабилизации. Трос звена аварийного раскрытия замка выходит из петли зачековки замка, освобождая кольца замка стабилизации, вследствие чего замок отсоединяет стабилизирующий парашют от подвесной системы. Одновременно с этим тросы звена отсоединения выходят из шнуровых петель свободных концов основного парашюта. Стабилизирующий парашют расчековывает отсек основного парашюта ранца и вытягивает камеру с уложенным в нее парашютом из отсека. Под усилием, создаваемым стабилизирующим парашютом, КЗУ свободных концов основного парашюта размыкаются, и основной парашют в камере также отходит от подвесной системы, создавая благоприятные условия для введения в действие запасной ПС.
5. Работа запасной парашютной системы
Запасная ПС вводится в действие в случае отказа основного парашюта. Для обеспечения надежной работы запасной ПС необходимо полное отсоединение основного парашюта.
Запасная ПС вводится в действие выдергиванием звена ручного раскрытия, расположенного на левой передней лямке подвесной системы.
При выдергивании звена шпилька звена выходит из петли зачековки, освобождая клапаны верхнего отсека ранца и пружину вытяжного парашюта (рисунок 1.3А).
Под действием своей пружины, пружинный вытяжной парашют отходит от ранца на длину соединительного звена чехла, выходит из зоны аэродинамического затенения и попадает в воздушный поток, где происходит его наполнение (рисунок 1.3Б). После своего наполнения пружинный вытяжной парашют последовательно вытягивает чехол с уложенным в него планирующим парашютом запасной ПС из отсека запасного парашюта ранца, стропы парашюта из петель и сот чехла, купол парашюта из чехла (рисунки 1.3В и 1.3Г).
Под действием набегающего потока, преодолевая силу сопротивления устройства рифления, запасной парашют наполняется, и система начинает планирующий спуск (рисунки 1.3Д и 1.3Е). Чехол вместе с пружинным вытяжным парашютом спускаются отдельно от запасного парашюта.

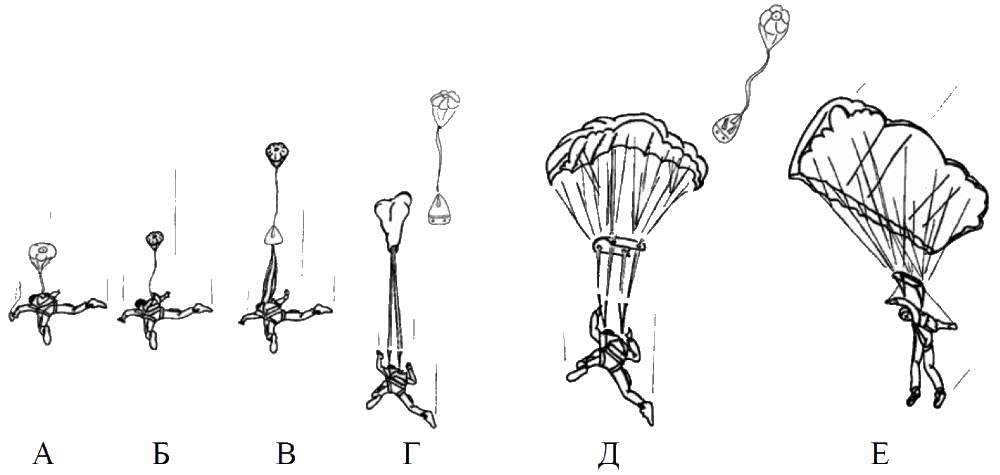

Рисунок 1.3
- A — выдергивание звена ручного раскрытия ПЗ, раскрытие клапанов отсека ПЗ ранца;
- Б — вступление в работу ПВП;
- В — вытягивание чехла ПЗ из отсека ранца и строп из газырей и сот чехла;
- Г — вытягивание запасного парашюта из чехла;
- Д — наполнение запасного парашюта;
- E — планирующий спуск.
6. Управление запасной парашютной системой
Управление запасной ПС выполняется так же, как и основной ПС.
7. Работа страхующего прибора ППК-У-165А
Парашютная система Арбалет-1 позволяет применять в качестве страхующего прибор ППК-У-165А (рисунок 1.4).

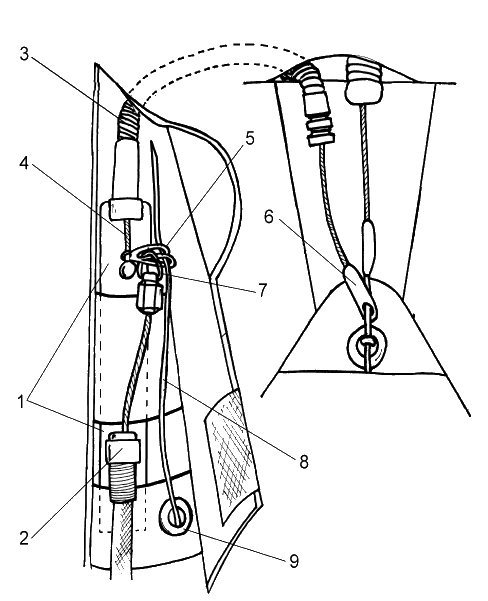

Рисунок 1.4
При укладке основной ПС страхующий прибор ППК-У-165А подсоединяется к шпильке звена ручного раскрытия запасного парашюта через систему блокировки. Шланг прибора монтируется к пластине жесткости, установленной на левом боковом клапане ранца. Петля присоединительного узла прибора надевается на двойную петлю соединительного звена, где блокируется тросом разблокировки прибора.
Второй конец соединительного звена, заканчивающийся серьгой, подсоединяется к шпильке звена ручного раскрытия запасного парашюта.
При выходе свободных концов основного парашюта из ранца в процессе вступления в работу, трос разблокировки прибора, подсоединенный к левым свободным концам, выходит из двойной петли, освобождая петлю присоединительного узла прибора. При срабатывании прибора петля присоединительного узла прибора соскальзывает с двойной петли соединительного звена без силового воздействия на шпильку звена ручного раскрытия ПЗ. Таким образом, при выходе основного парашюта из своего отсека ранца, прибор ППК-У-165А отсоединяется от шпильки звена ручного раскрытия ПЗ.
Однако если парашютист не ввел в действие основной парашют до высоты срабатывания прибора ППК-У-165А и свободные концы находятся внутри ранца, присоединительный узел прибора остается зафиксирован на двойной петле тросом разблокировки прибора. При срабатывании прибора тянущее усилие силовых пружин передается через петлю присоединительного узла прибора, соединительное звено и серьгу соединительного звена на шпильку звена ручного раскрытия запасного парашюта. В результате шпилька звена выходит из петли зачековки отсека запасного парашюта ранца, освобождая клапаны отсека и пружину вытяжного парашюта. Дальнейшая работа запасного парашюта происходит в соответствии со схемой, изложенной в разделе 4.
Внимание!
- При установке высоты срабатывания прибора ППК-У-165А, рекомендуется пользоваться шкалой, начиная только с отметки 0,5 км, так как пользование меньшими отметками приводит к срабатыванию прибора в пределах изменения атмосферного давления на поверхности земли даже в местности, расположенной на уровне моря.
- Для включения прибора ППК-У-165А на высоте, не менее чем на 500 м превышающей установленную высоту срабатывания прибора, парашютист под контролем выпускающего самостоятельно извлекает гибкую шпильку из затвора прибора.
