Устройство и работа парашютной системы Д-6 серии 4

Десантная парашютная система Д-6 серии 4 работает по каскадной схеме. Первым вступает в действие стабилизирующий парашют.

Снижение на нем происходит до заданного времени на приборе ППК-У-165А-Д или АД-3У-Д-165.

После срабатывания прибора стабилизирующий парашют извлекает камеру с основным парашютом из ранца.

Конструкция парашютной системы Д-6 серии 4 предусматривает два способа введения в действие купола основного парашюта при нормально работающем стабилизирующем парашюте — приборе ППК-У-165А-Д (или прибором АД-3У-Д-165) или звеном ручного раскрытия.

Работа парашютной системы

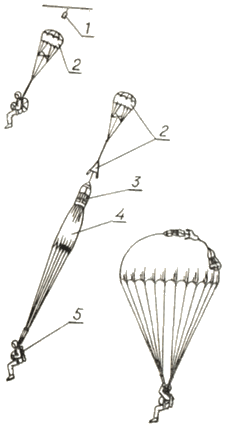

Рис. 4. Работа парашютной системы

1 — камера стабилизирующего парашюта; 2 — парашют стабилизирующий; 3- камера основного парашюта; 4 — парашют основной; 5 — ранец.

При отделении парашютиста от самолета (вертолета) из камеры, закрепленной при помощи карабина за тросы и трупы ПРП, размещенные внутри самолета Ан-12, Ан-22, Ан-26, Пл-76 и вертолета Ми-8 или за серьгу переходного звена (удлинителя) в самолете Ан-2 и вертолете Ми-6 вытягивается и вводится в действие стабилизирующий парашют (рис. 4).

В момент наполнения купола стабилизирующего парашюта звено натягивается и выдергивает гибкую шпильку из прибора ППК-У-165А-Д или АД-ЗУ-Д-165, которая соединена со звеном при помощи фала длиной 0,36 м.

После наполнения купола стабилизирующего парашюта происходит стабилизированное снижение парашютиста. При этом ранец основного парашюта остается закрытым. Прекращение стабилизированного снижения, освобождение клапанов ранца и введение в действие основного парашюта осуществляется после раскрытия двухконусного замка ручным способом (с помощью звена ручного раскрытия) или прибором ППК-У-165А-Д или АД-ЗУ-Д-165, в результате чего стабилизирующий парашют вытягивает камеру с уложенным в нее основным парашютом из ранца.

По мере снижения парашютиста камера основного парашюта удаляется от него и из ее сот равномерно выходят стропы основного парашюта.

При полном натяжении строп происходит расчековка съемных резиновых сот камеры и из нее начинает выходить нижняя свободная часть купола основного парашюта длиной 0,2 м, не зажатая эластичным кольцом.

По мере удаления стабилизирующего парашюта с камерой основного парашюта от парашютиста из камеры равномерно выходит остальная часть купола до полного натяжения всей системы.

Наполнение купола основного парашюта начинается после выхода его из камеры примерно наполовину и завершается после полного стягивания с него камеры. Действия парашютиста с момента отделения от самолета и до приземления или приводнения выполняются согласно РВДП-79.

Примечания:

1. При совершении прыжков из самолетов Ан-12, Ан-22, Ан-26. Ил-76 и вертолета Ми-8 камера с уложенным в нее стабилизирующим парашютом при помощи карабина крепится непосредственно за трос или трубу ПРП в самолете или вертолете.

При совершении прыжков из самолета Ан-2 и вертолета Ми-6 карабин камеры со стабилизирующим парашютом крепится за серьгу перс-одного звена (удлинителя длиной 1 м).

2. Контровка колец перьев стабилизатора с кольцами камеры стабилизирующего парашюта производится только контровочным шнуром ШХБ-20, причем:

  • при совершении прыжков из самолета Ан-2 применяются два контровочных шнура длиной по 0,3 м, при этом прыжки совершаются на скорости полета самолета 140-180 км/ч (38,9-50,0 м/с);
  • при совершении прыжков из самолета Ан-12, Ан-22, Ан-26, Ил-76 применяется один контровочный шнур длиной 0,3 м.

Парашютная система обеспечивает при снижении парашютиста горизонтальное перемещение вперед и назад с помощью перетягивания свободных концов и развороты в любую сторону благодаря натяжению парашютистом строп управления.


Составные части парашютной системы Д-6 серии 4
