Д-6 серии 4: Камера основного парашюта

Камера предназначена для укладки в нее основного парашюта (рис. 7).

Основа камеры имеет цилиндрическую форму и изготовлена из ткани артикула 56023КрП или артикула 56321КрП серого цвета.

Камера основного парашюта

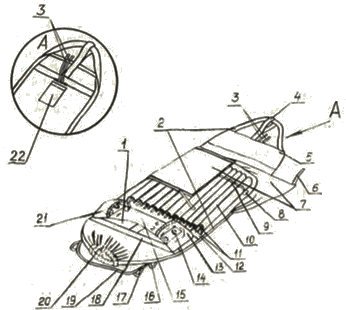

Рис. 7. Камера основного парашюта

1 — основа камеры; 2 — лента уздечки; 3 — шнур-затяжка; 4 — лента петли; 5 — косынка; 6 — лента-завязка фартука; 7 — фартуки; 8 — распределитель сот; 9 — резина сот; 10 — сота; 11 — ленты; 12 — усиление; 13 — карман правый; 14 — люверс; 15 — клапан; 16 — сота резиновая съемная на нижней части основы камеры; 17 — сота резиновая съемная на нижней части камеры; 18 — лента усилительная нижнего основания камеры; 19 — фартук со съемными резиновыми сотами; 20 — кольцо эластичное; 21 — карман левый; 22 — карман. А — вид сзади

В подгибку нижней части камеры вставлено кольцо из эластичной ленты шириной 0,029 м для обеспечения упорядоченного выхода купола основного парашюта из камеры.

Нижним основанием камеры является участок, на уровне которого нашита усилительная лента.

Поверхность камеры усилена двумя лептами ЛТКкрП-26-600, одна из которых, лента уздечки, проходит по камере с двух сторон, вторая, лента петли, — с одной стороны.

Эти ленты в верхней части камеры образуют уздечку. Для удобства укладки купола в камеру по верхнему основанию камеры и лентам уздечки нашита косынка.

В подгибку верхнего основания камеры вложен и прострочен шнур-затяжка из шнура ШКП-150 для стягивания верхнего основания камеры.

На основе камеры нашито: усиление из ткани артикула 56023КрП или артикула 56321КрП серого цвета; одиннадцать прямых сот из ткани артикула 56023КрП или артикула 56321КрП с лентами в нижней части для укладки строп основного парашюта; распределитель сот с резиной сот из ранцевого шнура для удержания строп в сотах; клапан с двумя парами люверсов для пропуска съемных резиновых сот и с двумя карманами — правым и левым — для прикрытия пучков строп; карман у верхнего основания камеры для заправки концов шнура-затяжки.

Для прикрытия пучков строп, уложенных в соты, в верхней части камеры нашиты фартуки из ткани артикула 56004КрП серого цвета с лентами-завязками.

У нижнего основания камеры установлены две съемный резиновые соты и нашит фартук, который имеет еще две съемные резиновые соты.

Пучки строп, сложенные в съемные резиновые соты, которые пропускаются через люверсы клапана, зачековывают купол основного парашюта в камере, препятствуя преждевременному выходу его из камеры. Пучки строп, выходящие из съемных резиновых сот, прикрываются карманами, правым и левым.

Для удобства укладки строп на клапане около люверсов нанесена маркировка — 1, 2, 3, 4.

Длина основы камеры в сложенном виде 0,735 м, ширина — 0,387 м.

Масса камеры 0,4 кг.
