Д-6 серии 4: Купол (основной парашют)

Основной парашют предназначен для безопасного снижения и приземления парашютиста (рис. 8) и состоит из основы купола и строп.

Основа купола площадью 83 м² практически имеет форму круга, состоящего из четырех секторов и накладки.

Каждый сектор изготовлен из ткани артикула 56011П. В центре основы купола нашита накладка, изготовленная из ткани артикула 56006П в одно сложение.

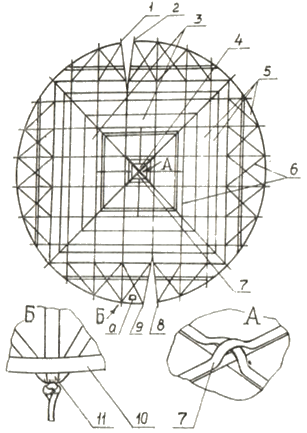

Рис. 8. Основной парашют

1 — стропа 15Б; 2 — стропа 15А; 3 — секторы купола; 4 — накладка; 5 — клинья полотнища купола; 6 — каркас; 7 — петля-уздечка; 8 — стропа 1Б; 9 — стропа 1А; 10 — лента стягивающая; 11 — петля для строп; а — маркировка

Секторы соединяются между собой швом взамок. На швы, соединяющие секторы купола, настрочены ленты ЛТКП-13-70.

Нижняя кромка купола образована подгибкой ткани на внешнюю сторону и усилена настроченной на нее с двух сторон лентой ЛТКП-15-185. Для увеличения прочности купола с его внешней стороны настрочены лепты ЛТКП-13-70, которые, пересекаясь, образуют каркас на поверхности купола, а у нижней кромки — тридцать петель для крепления строп.

По нижней кромке купола у всех строп, кроме строп 1А, 1Б, 15А и 15Б, нашиты стягивающие ленты из ЛТКП-15-185 для уменьшения случаев перехлестывания купола стропами и уменьшения времени наполнения его.

На полюсную часть купола нашита лента-уздечка и ЛТКП-26-600, предназначенная для присоединения петли звена стабилизирующей системы.

На основе купола, между стропами 1А и 1Б, 15А и 15Б, имеются щели длиной 1,6 м, начинающиеся от нижней кромки и предназначенные для разворота купола при снижении.

Купол имеет 30 строп, из которых 27 изготовлены из шнура ШКП-150, а три стропы — 1А, 1Б и 28 — для облегчения контроля укладки купола изготовлены из шнура ШКПкр-190 зеленого цвета.

Стропы одним концом привязаны к петлям купола, другим — к пряжкам-полукольцам 1-ОСТ 1 12002-77 свободных концов подвесной системы. Концы строп застрочены зигзагообразной строчкой.

Для облегчения укладки основного парашюта на стропе 14 у нижней кромки купола и у пряжки-полукольца подвесной системы нашиты опознавательные муфты, изготовленные из хлопчатобумажной ткани оранжевого цвета.

Длина строп в свободном состоянии от нижней кромки купола до полуколец свободных концов подвесной системы равна 9 м. Для облегчения укладки строп па них нанесены метки на расстоянии 0,2 м от нижней кромки купола и 0,4 м — от пряжек-полуколец свободных концов, обозначающие начало и конец укладки.

По нижней кромке купола, слева от строп, указаны их порядковые номера. На куполе с внешней стороны между стропами 1А и 28 имеется заводская маркировка.

На стропы 1А и 15А, 1Б и 15Б нашиты стропы управления.

Стропы управления предназначены для разворота купола парашюта и изготовлены из шнура ШКПкр-190 в два сложения красного или оранжевого цвета.

Стропы управления (рис. 9) продеты через кольца, нашитые с внутренней стороны свободных концов подвесной системы.

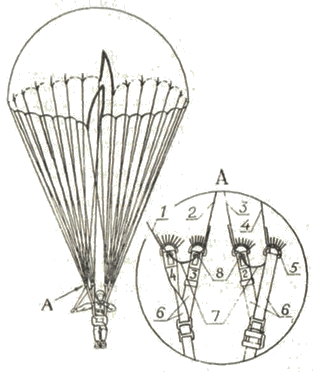

Рис. 9. Парашют основной в действии

1 — стропа 1А; 2 — стропа 15А; 3 — стропа 15Б; 4 — стропа 1Б; 5 — пряжка-полукольцо; 6 — свободные концы подвесной системы; 7 — стропы управления; 8 — кольца; А — вид сзади

Один конец левой стропы управления пристрочен к стропе 15А на расстоянии 1,45 м, второй — к стропе 1А на расстоянии 1,25 м от пряжек-полуколец подвесной системы.

Один конец правой стропы управления пристрочен к стропе 15Б на расстоянии 1,45 м, второй — к стропе 1Б на расстоянии 1,25 м от пряжек-полуколец подвесной системы.

При натяжении правой стропы управления натягиваются стропы 1Б и 15Б, втягивая внутрь нижнюю кромку купола. Купол поворачивается вправо. При натяжении левой стропы управления натягиваются стропы 15А и 1А, втягивая внутрь нижнюю кромку купола. Купол поворачивается влево.

Масса основного парашюта — 5,5 кг.

---
