Д-6 серии 4: Ранец
Ранец предназначен для укладки в пего купола основного парашюта со стропами, уложенного в камеру, части свободных концов подвесной системы и размещения прибора.
Ранец (рис. 12 и 13) изготовлен из авизента артикула 56039 или ткани артикула 56260 кр. пл. и состоит из основы, накладного дна, правого и левого клапанов.
Между основой и накладным дном вставлена рама жесткости.
На правом клапане (рис. 12) настрочены карман прибора из ленты

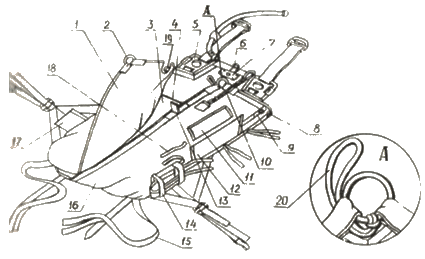

Рис. 12. Ранец
1 — клапан левый; 2 — кольцо клапана; 3 — дно накладное; 4 — метка; 5 — рама жесткости; 6 — кольцо; 7 — пластина крепления двухконусного замка; 8 — кольцо для контровки петли звена; 9 — шлевка с шипом кнопки; 10 — сота резиновая; 11 — клапан кармана фала; 12 — карман фала; 13 — ручка; 14 — карман прибора; 15 — лента подтяга ранца; 16 — клапан правый; 17 — карман для карточки; 18 —
В верхней части правого клапана прикреплена резиновая сота для монтажа уложенного стабилизирующего парашюта на верхней части ранца.
На внешней стороне правого клапана ранца нашита ручка из ленты ЛТКкрП-26-600. Ручка предназначена для оттягивания правого клапана при заправке под него слабины звена стабилизирующего парашюта.
В свободные углы левого и правого клапанов ранца вшиты кольца для удержания клапанов в затянутом состоянии.
На кольце правого клапана ранца смонтирована парашютная съемная сота, а на верхней части ранца с внешней стороны левого клапана ранца нашито сварное кольцо для зачековки лентой зачековки, находящейся на петле соединительного звена стабилизирующего парашюта.
В начале пристрочки правого клапана по периметру дна ранца с помощью ленты
Для притягивания нижних углов ранца к подвесной системе на его нижних углах нашиты две ленты подтяга из ЛТКкрП-26-600 в два сложения (рис. 12).
В верхней части ранца под пластиной крепления двухконусного замка закреплено кольцо с помощью ленты ЛТКкрП-20-150.
Кольцо предназначено для пропускания резиновой соты, крепящей уложенный стабилизирующий парашют на верхней части ранца.
На внутренней части ранца на расстоянии 0,26 м от верха нанесена метка для ограничения укладки свободных концов в ранец.
На основе ранца (рис. 13) настрочены восемь петель крепления ранца к подвесной системе, клапан двухконусного замка и две косынки.
На косынках установлены круглые пряжки с плавающими перемычками, в которые продеты ленты ЛТКкрП-26-600 крепления запасного парашюта и ленты оранжевого цвета ЛТКкрП-26-600, которые предназначены для быстрого освождения лент крепления запасного парашюта. Лепты крепления запасного парашюта оканчиваются ранцевыми карабинами.
На левой косынке нашит карман для карточки, заменяющей паспорт (рис. 12).
Выше пришивки правой косынки на ранце нашиты две
В верхней части ранца нашита вторая шлевка с шипом кнопки (рис. 13) для клапана, прикрывающего двухконусный замок.
С левой стороны ранца в верхней его части на ленте пряжки с зубцами закреплен один конец гибкого шланга.
Рис. 13. Ранец
1 — ленты-завязки; 2 — лента пряжки; 3 — пряжка с зубцами; 4 — шлевка с шипом кнопки; 5 — замок двухконусный; 6 — шланг гибкий; 7 — лента регулирующая; 8 — клапан двухконусного замка; 9 — основа ранца; 10 — карабин ранцевый; 11 — лента крепления запасного парашюта; 12 — лента оранжевого цвета; 13 — пряжка; 14 — косынка левая; 15 — петли; 16 — косынка правая; а — отверстие продольное нижнее; б — отверстие круглое; в — отверстие продольное верхнее
На раме жесткости в верхней части ранца имеются два круглых отверстия и четыре продольных. В двух верхних продольных отверстиях закреплены ленты
Допускается рама жесткости с двумя окнами в верхней части ранца.
В ранце с допускаемой рамой жесткости ленты, оканчивающиеся пряжками с зубцами, закрепляются в верхней стороне, а регулирующие ленты — в нижней стороне окон (рис. 14).

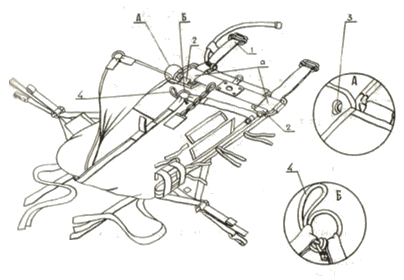

Рис. 14. Ранец
1 — лента пряжки; 2 — регулирующие ленты; 3 — кольцо сварное; 4 — сота парашютная съемная; а — окна ранца
В верхней части ранца размещен двухконусный замок (рис. 13).
Двухконусный замок предназначен для замыкания пряжек силовых лент стабилизирующего парашюта, петли троса звена ручного раскрытия и серьги, с помощью которой к двухконусному замку присоединяется прибор
Двухконусный замок (рис. 15) состоит из монтажной пластины, корпуса с двумя конусами, затвора с двумя конусами, крышки, двух пряжек, пластины крепления, винта крышки, пяти винтов и одной гайки.
Двухконусный замок прикреплен к ранцу четырьмя винтами.

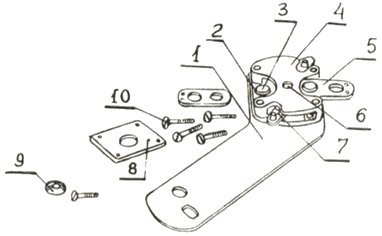

Рис. 15. Двухконусный замок
1 — пластина монтажная; 2 — корпус с конусами; 3 — конус корпуса; 4 — крышка; 5 — пряжка; 6 — винт крышки; 7 — затвор с двумя конусами; 8 — пластина крепления; 9 — гайка; 10 — винт
Гибкий шланг предназначен для размещения троса звена ручного раскрытия и предохранения его от случайного зацепления.
Гибкий шланг (рис. 16) состоит из трубки шланга и колпачков.
Трубка шланга состоит из металлического рукава, обтянутого тесьмой из хлопчатобумажной ленты
Концы трубки шланга заправлены в колпачки и обжаты. Длина шланга 0,38 м.
Гибкий шланг одним концом прикреплен к подвесной системе выше кармана звена ручного раскрытия, другим концом — к ранцу в верхней его части.

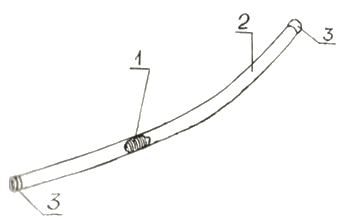

Рис. 16. Шланг гибкий
1 — рукав металлический; 2 — тесьма рукава; 3 — колпачок
