Д-6 серии 4: Подвесная система

Подвесная система является соединительным звеном между парашютистом и куполом со стропами и предназначена для удобного размещения на ней парашютиста (рис. 10).

Подвесная система обеспечивает равномерное распределение на парашютиста нагрузки, возникающей в процессе наполнения куполов стабилизирующего и основного парашютов.

Рис. 10. Подвесная система

1 — карабин ножного обхвата; 2 — пряжка прямоугольная; 3 — кольцо; 4 — пряжка ножного обхвата; 5 — лямка главная; 6 — пряжка грудной перемычки; 7 — пряжка для крепления ремней грузового контейнера; 8 — обхваты плечевые; 9 — устройство расчековочное; 10 — пряжка изогнутая для крепления звена и правой отделяемой пары свободных концов; 11 — концы свободные; 12 — ленты с кольцами; 13 — пряжки-полукольца; 14 — шлевка резиновая; 15 — шнур-блокировка; 16 — пряжка изогнутая для свободных концов; 17 — пряжка изогнутая для наспинно-плечевого обхвата; 18 — лента шланга; 19 — карман звена ручного раскрытия; 20 — крестовина; 21 — скоба крепления запасного парашюта; 22 — карабин грудной перемычки; 23 — лента; 24 — перемычка грудная; 25 — пряжка поясного обхвата; 26 — пряжка; 27 — обхват поясной; 28 — накладка; 29 — обхват ножной левый; 30 — обхват ножной правый; 31 — пряжка изогнутая для монтажа звена; 32 — звено

Подвесная система (рис. 10) изготовлена из ленты ЛТК-44-1600 и состоит из следующих основных частей:

• главной лямки с наспинно-плечевыми обхватами — правым и левым;
• двух пар свободных концов, причем правая пара свободных концов отделяемая;
• двух ножных обхватов — правого и левого;
• грудной перемычки.

Главная лямка сострочена из лент в два сложения. Слева в верхней части главной лямки расположены две изогнутые пряжки: нижняя ОСТ 1 12011-77 предназначена для соединения главной лямки с левым наспинно-плечевым обхватом, верхняя — для крепления левой пары свободных концов.

Справа в верхней части главной лямки расположены три изогнутые пряжки: нижняя ОСТ 1 12011-77 предназначена для соединения главной лямки с правым наспинно-плечевым обхватом, верхняя — для крепления звени и правой отделяемой пары свободных концов, средняя — для монтажа звена.

Звено изготовлено из ленты ЛТКП-43-900. Свободные концы замаркированы цифрами 1 и 2 — правая пара, 3 и 4 — левая пара и оканчиваются пряжками-полукольцами 1-ОСТ 1 12002-77, к которым крепятся стропы основного парашюта. На свободных концах, замаркированных цифрами 2 и 3, имеются резиновые шлевки из эластичной ленты, предназначенные для заправки слабины строп управления. В верхней части на свободных концах нашиты четыре ленты с кольцами 3-ОСТ 1 12632-77, через вторые пропущены стропы управления.

На каждой паре свободных концов имеется шнур-блокировка, изготовленный из шнура ШКП-150, который применяется при использовании парашютной системы без переката свободных концов подвесной системы.

С обратной стороны главной лямки, ниже изогнутых пряжек, с помощью лепты ЛТКкрП-43-800 нашиты пряжки 1-ОСТ 1 12010-77 для крепления ремней грузового контейнера.

Наспинно-плечевые обхваты, идущие книзу от крестовины, образованной перекрещиванием лент плечевых обхватов, проходят между лентами главной лямки и образуют треугольники с закрепленными в них с левой стороны карабином, а с правой — пряжкой 1-ОСТ 12004-77. Одновременно с застройкой треугольников в главную лямку с помощью ленты ЛТКкрП-43-800 вшиты пряжки для подтягивания ранца с помощью регулирующих лент ранца в нижнее положение.

Для исключения самопроизвольного перемещения наспинно-плечевых обхватов через изогнутые пряжки ОСТ 1 12011 77 и через пряжки с зубцами, смонтированные на ранце, на наспинно-плечевые обхваты нашиты ленты ЛТКкрП-43-800.

Нижние концы наспинно-плечевых обхватов, пропущенные между лентами главной лямки, образуют ножные обхваты, правый и левый. На правом ножном обхвате нашит карабин, а на левом — пряжка 1-ОСТ I 12004-77. На ножных обхватах смонтированы прямоугольные пряжки 1-ОСТ 1 12010-77 для регулировки ножных обхватов по росту парашютиста.

С левой стороны главной лямки, ниже изогнутых пряжек пришита лента шланга из ЛТКкрП-26-600 для крепления гибкого шланга, а ниже, на уровне груди пришит карман звена ручного раскрытия из капронового авизента артикула 56039.

Для присоединения свободных концов запасного парашюта к подвесной системе в главную лямку вмонтированы две скобы крепления.

В нижней части главная лямка раздвоена, ленты сшиты встык, а на них нашита мягкая накладка для удобного сидения в подвесной системе и кольца 3-ОСТ 1 12633-77 для подтягивания нижних углов ранца к главной лямке.

Наспинно-плечевые обхваты, идущие вверх от крестовины проходят через изогнутые пряжки, образуя грудную перемычку с карабином в левой половине и с пряжкой — в правой.

Наспинно-плечевые обхваты, образовавшие грудную перемычку, далее проходят между лентами главной лямки и при помощи прямоугольных пряжек, вшитых в концы наспинно-плечевых обхватов, образуют поясной обхват.

Расчековочное устройство предназначено для отсоединения правой пары свободных концов от подвесной системы.

Расчековочное устройство (рис. 11) изготовлено из облегченной ленты ЛТКОкр-44-1600, на которую нашиты:

• лента ЛТКМП-12-450, образующая петлю, к которой крепится шпилька-чека;
• лента ЛТКП-15-185, образующая петлю дли крепления расчековочного устройства к изогнутой пряжке на главной лямке;
• лента ЛТКкрП-26-600, образующая ручку.

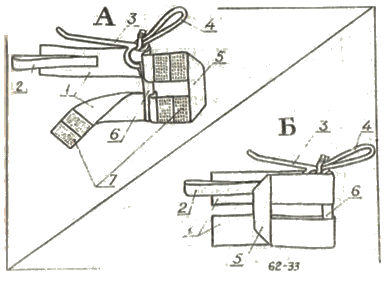

Рис. 11. Расчековочное устройство

1 — устройство расчековочное; 2 — петля; 3 — шпилька-чека; 4 — сота парашютная съемная; 5 — ручка; 6 — петля шпильки-чеки; 7 — застежка текстильная

Масса подвесной системы 2,0 кг.

На концы ленты ЛТКОкр-44-1600 нашита текстильная застежка.

На кольце шпильки-чек закреплена сота парашютная съемная 9-ОСТ 1 12022-75.

---
