Д-6 серии 4: Третий этап укладки

1. Зачековка камеры стропами

Захватите все стропы у нижней кромки купола основного парашюта и положите их на камеру (рис. 32, А). Положите фартук со съемными резиновыми сотами на нижнюю кромку купола так, чтобы он расположился между основой камеры и клапаном с люверсами.

Проденьте съемные резиновые соты фартука в верхние люверсы клапана с цифрами 3 и 4, а съемные резиновые соты нижней части основы камеры проденьте в люверсы клапана с цифрами 1 и 2 (рис. 32, Б).

Проденьте вилку с крючком в левую нижнюю съемную соту, пропущенную в люверс 1, крючком захватите стропы у меток и протащите их в соту так, чтобы пучок строп выходил из соты на 0,04-0,05 м (рис. 32, В).

Уложите при помощи вилки с крючком стропы в правую нижнюю съемную соту, пропущенную в люверс 2, далее в левую верхнюю соту, пропущенную в люверс 3, и в правую верхнюю соту, пропущенную в люверс 4, отодвигая правый и левый карманы на клапане так, чтобы они не мешали укладке, при этом размер строп между сотами должен быть 0,18-0,2 м, а стропы между сотами должны быть натянуты (рис. 32, Г).

Расправьте правый и левый карманы на клапане и прикройте ими пучки строп, уложенные в съемные резиновые соты (рис. 32, Д).

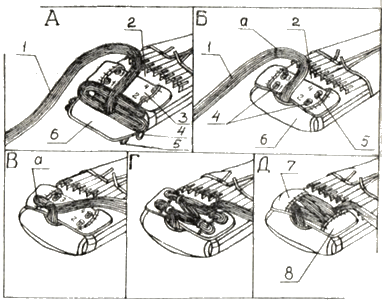

Рис. 32. Зачековка камеры стропами

1 — стропы; 2 — камера; 3 — клапан; 4 — соты съемные резиновые нижние; 5 — соты съемные резиновые фартука верхние; 6 — фартук; 7 — карман левый клапана; 8 — карман правый клапана; а — метка на стропах

2. Укладка купола основного парашюта в камеру

Уложите верхнюю часть купола основного парашюта в камеру. Для этого, придерживая узел соединения уздечек купола и камеры и верхнюю кромку камеры, постепенно, начиная с нижней части купола, мелкими пучками уложите купол в камеру (рис. 33) так, чтобы камера была равномерно им заполнена.

Рис. 33. Укладка купола основного парашюта в камеру

1 — купол; 2 — камера

Стяните верхнюю часть камеры шнуром-затяжкой и завяжите любым легко развязывающимся узлом так, чтобы узел соединения уздечек купола и камеры с петлей звена находился сверху (рис. 34, А).

Концы шнура-затяжки заправьте в карман (рис. 34, А).

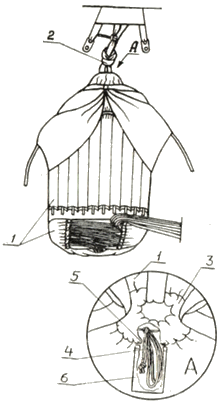

Рис. 34. Стягивание верхней части камеры

1 — камера с уложенным куполом; 2 — узел соединения; 3 — газырь, образованный подгибкой верхней части камеры; 4 — шпур-затяжка; 5 — отверстие в подгибке верхней части камеры; 6 — карман для заправки концов шнура-затяжки. А — вид сзади

Положите камеру сотами кверху, обстучите ее, придав плоский вид, а фартуки отверните в стороны, освободив полностью отверстия сот. Возьмите пучок строп, отмерьте его по длине соты так, чтобы он был длиннее соты на 0,01-0,015 м, и с помощью вилки с крючком уложите его в крайнюю правую соту (рис. 35, А).

Отмерьте пучок строп по длине следующей соты и с помощью вилки с крючком уложите его в следующую соту.

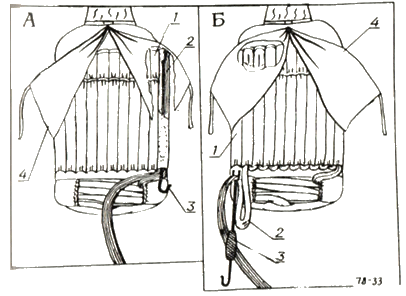

Рис. 35. Укладка строп основного парашюта в камеру

1 — сота; 2 — пучок строп; 3 — вилка с крючком; 4 — фартуки

Таким образом произведите укладку строп во все соты справа налево (рис. 35, Б), оставив неуложенным участок строп от меток до свободных концов (рис. 36).

При этом допускается последний пучок строп укладывать в соту, не пропуская его под резину сот.

Примечания:

1. В процессе укладки купола основного парашюта в камеру стропы, уложенные в соты, и камеру с куполом придерживайте так, чтобы камера не перемещалась.
2. При укладке строп следите за тем, чтобы они не перекручивались.
3. При длительной эксплуатации парашюта отдельные стропы могут вытянуться. Перед укладкой строп в соты слабину вытянувшихся строп необходимо согнать к свободным концам подвесной системы. Размер слабины строп не должен превышать 0,4 м.

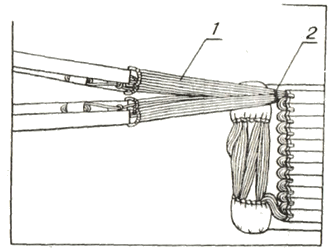

Рис. 36. Укладка строп основного парашюта в соты камеры

1 — стропы; 2 — метки

3. Подготовка стабилизирующего парашюта к укладке в камеру

Возьмите стабилизирующий парашют за вершину и вытяните так, чтобы купол, стропы, перья стабилизатора и звено были натянуты, как показано на рис. 37. Распутайте стропы, если они оказались перепутанными.

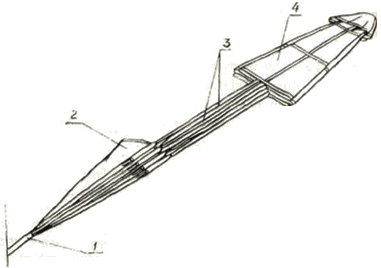

Рис. 37. Подготовка стабилизирующего парашюта к укладке в камеру

1 — звено; 2 — перья стабилизатора; 3 — стропы; 4 — купол

Положите перья стабилизатора попарно одно на другое так, чтобы они образовали треугольник и разделили стропы стабилизирующего парашюта пополам, а полотнище купола с маркировкой находилось сверху (рис. 38).

Примечание.

Строго следите за тем, чтобы после распутывания строп купол не был вывернут, а вытяжное устройство находилось на внешней стороне основы купола.

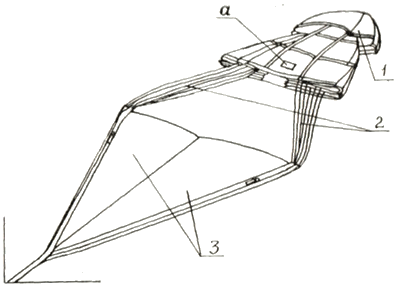

Рис. 38. Подготовка стабилизирующего парашюта к укладке в камеру

1 — устройство вытяжное; 2 — стропы; 3 — перья стабилизатора; а — маркировка

3.1. Подготовка бесстропного стабилизирующего парашюта к укладке в камеру

Возьмите стабилизирующий парашют за вершину и вытяните так, чтобы купол, перья стабилизатора и звено были вытянуты.

Положите перья стабилизатора попарно одно на другое так, чтобы полотнище с маркировкой находилось сверху (рис. 38а).

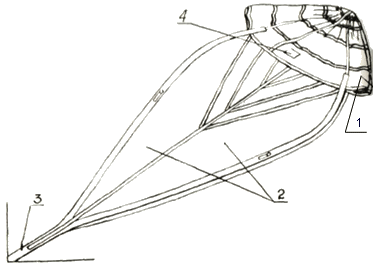

Рис. 38а. Подготовка бесстропного стабилизирующего парашюта к укладке в камеру

1 — купол; 2 — перья стабилизатора; 3 — звено; 4 — маркировка

4. Контроль третьего этапа

• Проверьте зачековку камеры основного парашюта стропами и укладку строп в соты. Для этого отверните карманы на клапане, прикрывающие пучки строп, и убедитесь, что первый пучок строп уложен в съемную резиновую соту, пропущенную в люверс 1, второй — в соту, пропущенную в люверс 2 и т. д.

Длина пучков строп, уложенных в соты, и выходящих за пределы съемных резиновых сот, не должна превышать 0,04-0,05 м (рис. 39).

Закройте пучки строп, уложенные в соты, карманами (рис. 39, А).

• Проверьте стропы, уложенные в соты камеры, обращая внимание на то, чтобы пучки строп прижимались резиной, а размер строп, не уложенных в соты, не превышал 0,4 м, т.е. стропы должны быть уложены в соты до имеющихся на них меток (рис. 39).

Закройте фартуками верхнюю часть сот и выходящие из них пучки строп и свяжите фартуки имеющимися на них лентами-завязками простым легко развязывающимся узлом (рис. 39, Б). На рис. 39, Б узел для наглядности показан незатянутым.

• Проверьте правильность выбора слабины строп управления и ее заправки под резиновые шлевки на свободных концах подвесной системы (рис. 39, В).

Предупреждение! Проверить правильность заправки концов шнура-затяжки в карман.  (рис. 39, Г).

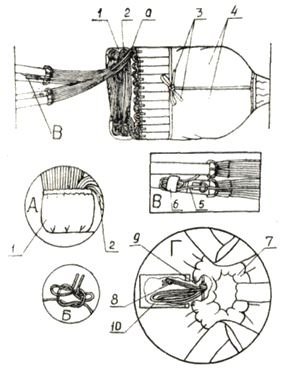

Рис. 39. Проверка зачековки камеры

1 — карман; 2 — пучок строп; 3 — ленты-завязки; 4 — фартуки; 5 — стропа управления; 6 — шлевка резиновая; 7 — газырь, образованный подгибкой верхней части камеры; 8 — шнур-затяжка; 9 — отверстие в подгибке верхней части камеры; а — метки на стропах; 10 — карман для заправки концов шнура-затяжки

• Проверьте правильность монтажа строп стабилизирующего парашюта, для этого возьмите два верхних пера и поднимите их вверх, стропы и купол при этом должны делиться на четыре части (рис. 40).

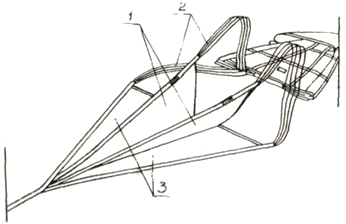

Рис. 40. Проверка правильности монтажа строи стабилизирующего парашюта

1 — перья стабилизатора верхние; 2 — стропы; 3 — перья стабилизатора нижние
