Д-6 серии 4: Пятый этап укладки

1. Подсоединение фала гибкой шпильки к петле звена и контровка петли звена к кольцу на ранце; зачековка резиновой соты лентой зачековки

Присоедините к петле звена петлей-удавкой фал гибкой шпильки и пропустите его в направляющее кольцо (рис. 52). Длина фала 0,36 м.

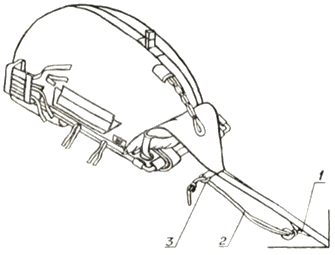

Рис. 52. Подсоединение фала гибкой шпильки к петле звена

1 — петля звена; 2 — фал гибкой шпильки; 3 — кольцо направляющее для фала гибкой шпильки

Подтяните узел соединения фала с петлей звена стабилизирующего парашюта к кольцу на ранце. Пропустите через петлю звена и кольцо на ранце контровочную нить в два сложения (рис. 53, А) и свяжите вплотную прямым тройным узлом (рис. 53, Б), оставляя концы контровочной нити 0,015-0,025 м. На рис. 53, Б узел для наглядности показан незатянутым.

Произвести зачековку съемной парашютной соты, смонтированной на кольце правого клапана ранца лентой зачековки, смонтированной на петле соединительного звена стабилизирующего парашюта, к которой крепятся уздечки купола и камеры.

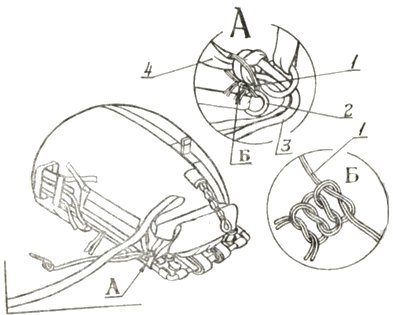

Рис. 53. Контровка петли звена стабилизирующего парашюта к кольцу на ранце

1 — нить контровочная; 2 — кольцо на ранце; 3 — фал; 4 — петля звена стабилизирующего парашюта

Для этого:

съемную парашютную соту протяните через кольцо, нашитое на верхней части ранца с внешней стороны левого клапана ранца, и зачекуйте ее лентой зачековки (рис. 53а), при этом съемная парашютная сота должна располагаться по линии метки ленты зачековки, а узел крепления ленты зачековки (петля-удавка ленты зачековки) должна располагаться на линии метки на одной из ветвей петли звена.

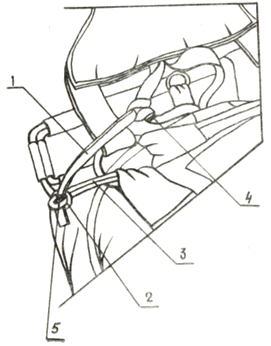

Рис. 53а. Зачековка съемной парашютной соты лентой зачековки

1 — лента зачековки; 2 — кольцо; 3 — сота съемная парашютная; 4 — линия метки на одной из ветвей петли звена; 5 — линия метки на ленте зачековки

2. Укладка стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом

Сложите вдвое слабину звена, образовавшуюся после контровки петли звена к кольцу на ранце, и заправьте в петлю, образованную резиновой сотой ранца (рис. 54).

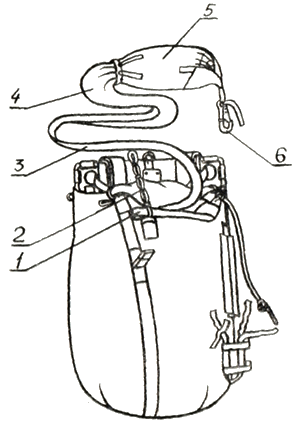

Рис. 54. Укладка стабилизирующею парашюта на верхнюю часть ранца I с уложенным основным парашютом

1 — слабина звена; 2 — петля резиновой соты; 3 — звено; 4 — перья стабилизатора; 5 — камера с уложенным стабилизирующим парашютом; 6 — карабин прицепной

Предупреждение. Перед укладкой стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом узел соединения уздечек купола основного парашюта и камеры с петлей звена стабилизирующего парашюта заправить по центру между камерой с уложенным основным парашютом и дном ранца.

Уложите зигзагообразно звено и перья стабилизатора на верхнюю часть ранца поверх основного парашюта. Положите на них камеру с уложенным в нее стабилизирующим парашютом так, чтобы прицепной карабин располагался с правой стороны ранца (рис. 54).

Обогните резиновой сотой, закрепленной на правом клапане ранца, уложенный в камеру стабилизирующий парашют и пропустите соту в кольцо, закрепленное па ранце выше двухконусного замка, и вытяните резиновую соту через кольцо, произведите ее зачековку лентой зачековки, смонтированной на ушке карабина, а карабин заправьте под резиновую соту (рис. 55).

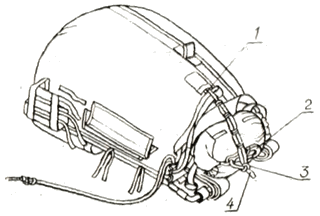

Рис. 55. Монтаж стабилизирующего парашюта на верхнюю часть ранца с уложенным основным парашютом

1 — сота резиновая на ранце; 2 — карабин; 3 — кольцо; 4 — лента зачековки

3. Монтаж серьги на петлю прибора ППК-У-165А-Д или АД-ЗУ-Д-165 и монтаж прибора на ранец

Монтаж прибора, проверенного согласно подразделу «Первый этап укладки», производится в следующей последовательности:

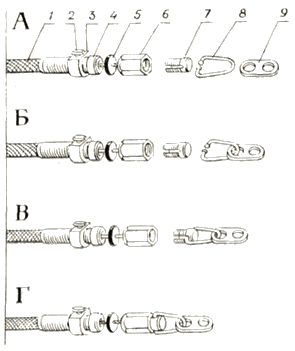

Рис. 56. Монтаж серьги к петле прибора

1 — шланг; 2 — штифт хомута; 3 — хомут; 4 — наконечник шланга; 5 — амортизатор; 6 — гайка специальная; 7 — винт специальный; 8 — петля прибора; 9 — серьга

• выверните специальный винт с петлей из специальной гайки прибора, а петлю прибора выведите из прорези винта (рис. 56, А);
• заведите петлю прибора в одно, из отверстий серьги (рис. 56, Б);
• вставьте петлю прибора в прорези винта (рис. 56, В) и заверните специальный винт в специальную гайку (рис. 56, Г).

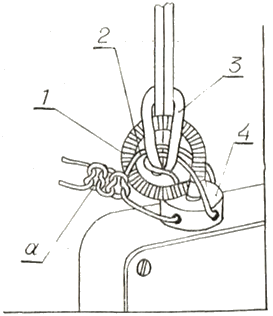

Рис. 57. Контровка гибкой шпильки с прибором

1 — ушко гибкой шпильки; 2 — нить контровочная; 3 — фал; 4 — затвор прибора; а — узел нити контровочной

Внимание! Специальный винт, крепящий петлю к специальной гайке, должен быть завернут до отказа.

Если специальный винт не вошел полностью в специальную гайку, то его выверните, а находящийся внутри гайки хомут с наконечником троса доверните до конца и после этого вверните специальный винт до отказа.

Сместите хомут относительно наконечника шланга в сторону петли прибора до упора (рис. 56). Вставьте гибкую шпильку с фалом в прибор (рис. 57) и плавно (без рывка) взведите его силовые пружины.

Установите шкалу высот прибора на отметку 4000 м (4,0 км), а стрелку механизма — на отметку 3 с (при применении прибора ППК-У-165А-Д).

Установите стрелку часового механизма прибора на отметку 3 с (при применении прибора АД-ЗУ-Д-165).

Законтрите гибкую шпильку в затворе прибора одной контровочной нитью, продев ее через отверстие затвора прибора, ушко гибкой шпильки и петлю фала. Завяжите концы контровочной нити тройным прямым узлом (рис. 57). На рис. 57 узел для наглядности показан незатянутым.

Предупреждение. При использовании анероидного устройства прибора шкалу высот установите в соответствии с заданием. При этом учитывайте атмосферное давление и рельеф местности в районе возможного приземления. В приборе ППК-У-165А-Д отметкой 300 м (0,3 км) шкалы высот пользоваться не рекомендуется, так как при отсутствии данных о рельефе местности и погоде это небезопасно.

Вставьте штифт хомута прибора в отверстие монтажной пластины двухконусного замка (рис. 58).

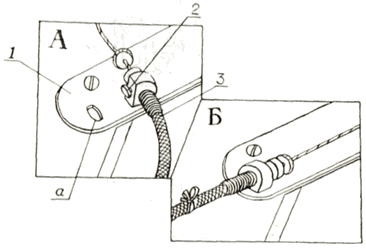

Рис. 58. Монтаж штифта хомута прибора в отверстие монтажной пластины

1 — пластина монтажная; 2 — штифт хомута; 3 — шланг прибора; а — отверстие

Развяжите ленты-завязки на кармане прибора, если они завязаны, и без резких изгибов шланга и приложения усилий вложите корпус прибора в карман (рис. 59).

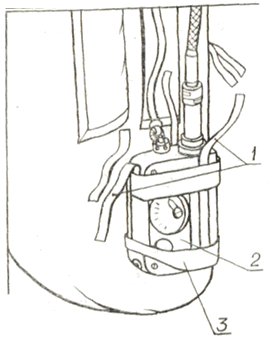

Рис. 59. Размещение корпуса прибора в кармане

1 — ленты-завязки; 2 — корпус прибора; 3 — карман

Привяжите лентами-завязками корпус прибора в кармане (рис. 60) и шланг прибора на ранце. На рис. 60, А узел для наглядности показан незатянутым.

Сдвиньте амортизатор на тросе в направлении к шлангу прибора (рис. 60). Положите фал гибкой шпильки вдоль кармана фала и прикройте клапаном, после чего клапан заправьте в карман (рис. 60).

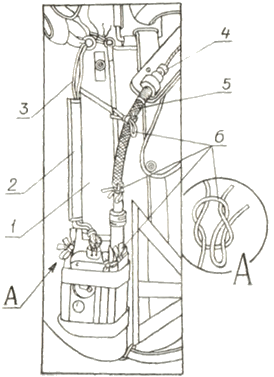

Рис. 60. Привязка корпуса прибора

1 — карман фала гибкой шпильки; 2 — клапан; 3 — фал гибкой шпильки; 4 — амортизатор; 5 — шланг прибора; 6 — ленты-завязки

4. Монтаж петли тpoca звена ручного раскрытия, серьги и пряжек силовых лент на двухконусный замок

Раскройте двухконусный замок и наденьте на конусы затвора замка петлю троса звена ручного раскрытия и серьгу, смонтированную на петлю прибора (рис. 61). Наденьте на конусы корпуса замка пряжки силовых лент так, чтобы силовые ленты, проходя через кольца клапанов и круглые отверстия ранца, не были перекручены, а опознавательные стрелки находились сверху.

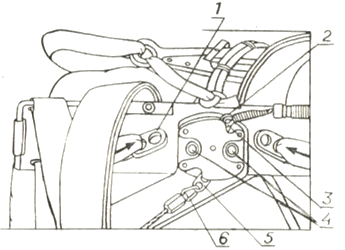

Рис. 61. Монтаж петли троса звена ручного раскрытия, серьги и пряжек силовых лент на двухконусный замок

1 — пряжка силовой ленты; 2 — затвор замка с конусами; 3 — петля троса звена ручного раскрытия; 4 — конусы корпуса замка; 5 — серьга; 6 — петля прибора

Закройте затвор замка (рис. 62), при этом обратите внимание на то, чтобы петля троса, серьга и пряжки силовых лент не соскочили с конусов.

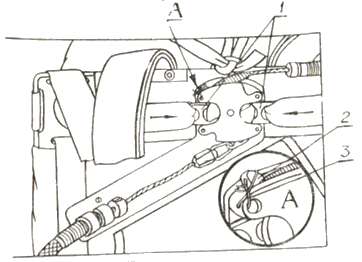

Рис. 62. Контровка затвора двухконусного замка с корпусом

1 — пряжки силовых лент; 2 — затвор замка; 3 — нить контровочная в одно сложение

Законтрите затвор замка с корпусом контровочной нитью в одно сложение тройным прямым узлом, оставляя концы контровочной нити 0,015-0,025 м (рис. 62, А).

Накройте двухконусный замок клапаном и застегните клапан на кнопки (рис. 63).

Рис. 63. Застегивание клапана

1 — клапан; 2 — кнопка

5. Контроль пятого этапа

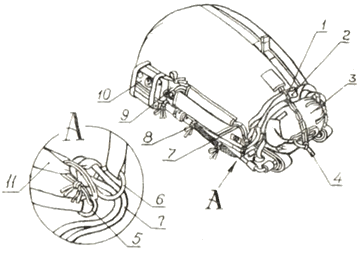

Рис. 64. Контроль пятого этапа

1 — сота резиновая на ранце; 2 — звено; 3 — парашют стабилизирующий в камере; 4 — лента зачековки; 5 — кольцо на ранце; 6 — направляющее кольцо для фала; 7 — фал гибкой шпильки; 8 — лента-завязка; 9 — контровка гибкой шпильки с прибором; 10 — прибор ППК-У-165А-Д или АД-3У-Д-165; 11 — петля звена

Проверьте:

• укладку стабилизирующего парашюта на верхнюю часть ранца поверх основного парашюта (рис. 64);
• зачековку съемной парашютной соты лентой зачековки, смонтированной на петле соединительного звена, к которой крепятся уздечки купола и камеры;
• зачековку резиновой соты лентой зачековки, смонтированной на карабине;
• расположение свободных концов подвесной системы и между силовыми лентами (рис. 50);
• узел соединения фала гибкой шпильки узлом-удавкой с петлей звена и контровку петли звена к кольцу на ранце, а также пропущен ли фал гибкой шпильки в направляющее кольцо для фала (рис. 64); на рис. 64, А узел для наглядности показан незатянутым;
• установку корпуса прибора в карман на ранце (рис. 59);
• привязку лентами-завязками корпуса прибора в кармане и шланга прибора на ранце (рис. 60);
• установку времени на шкале прибор — 3 с и высоты на шкале высот — 4000 м (4,0 км);
• заправку фала гибкой шпильки прибора в карман для фала гибкой шпильки и прикрытие его клапаном (рис. 64), а также контровку шпильки с прибором (рис. 57);
• монтаж штифта хомута в отверстие пластины двухконусного замка, привязку шланга лентами-завязками (рис. 65);
• присоединение серьги к петле прибора и установку ее и петли троса звена ручного раскрытия на конусы затвора замка, а также установку пряжек силовых лент на конусы замка и контровку двухконусного замка контровочной нитью в одно сложение (рис. 65).

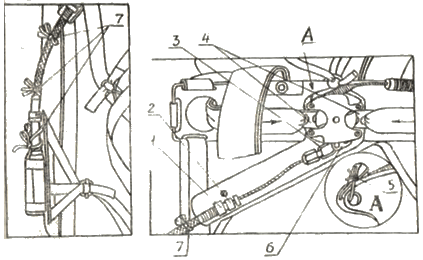

Рис. 65. Контроль пятого этапа

1 — хомут; 2 — наконечник шланга; 3 — петля прибора; 4 — пряжки силовых лент; 5 — нить контровочная; 6 — серьга; 7 — лента-завязка

Убедившись в правильности перечисленных операций двухконусный замок закройте клапаном и застегните на кнопки (рис. 63).

4 этап | 5 этап укладки | 6 этап

Система парашютная десантная Д-6 серии 4
