Описание и работа парашюта Flash

Технические данные

Основной планирующий парашют «Flash» предназначен для совершения прыжков опытными парашютистами и предусматривает возможность применения при максимальной рекомендуемой общей полетной массе (в зависимости от типоразмера):

  • «Flash-90» площадью 90 кв.футов (8,4м2) — 80кг
  • «Flash-100» площадью 100 кв.футов (9,3м2) — 90кг
  • «Flash-110» площадью 110 кв.футов (10,2м2) — 100кг
  • «Flash-120» площадью 120 кв.футов (11,2м2) — 110кг
  • «Flash-135» площадью 135 кв.футов (12,6м2) — 120кг
  • «Flash-150» площадью 150 кв.футов (14,0м2) — 125кг

Конструкция основного парашюта (ОП), включающего купол, стропы, устройство рифления (слайдер) и коннекторы, обеспечивает следующие тактико-технические данные:

  1. надежную работу на высоте до 4000 м при выполнении прыжков из самолетов и вертолетов на приборной скорости полета от 39 до 62,5м/с (140 — 225 км/час), как при немедленном введении в действие, так и при любой задержке в раскрытии парашюта;
  2. минимальную высоту прыжка 400м, с немедленным введением парашюта в действие на скорости полета горизонтально летящего летательного аппарата 50 м/с (180 км/час);
  3. перегрузки, возникающие при наполнении купола парашюта, — не более 10;
  4. среднее значение вертикальной составляющей скорости снижения (при максимальной загрузке) в режиме полностью отпущенных строп управления, приведённое к международной стандартной атмосфере, — не более 6,0м/с;
  5. среднее значение горизонтальной составляющей скорости планирования при полностью отпущенных стропах управления — не менее 14,0м/с;
  6. безопасность приземления при ветре у земли до 15м/с с заходом парашютиста на цель против ветра;
  7. разворот на 3600 при втягивании одной из строп управления за время до 5с;
  8. устойчивую работу на всех режимах планирования при плавном втягивании строп управления;
  9. работоспособность при температуре от минус 40оС до плюс 40оС;
  10. гарантийный ресурс — 500 прыжков в пределах технических характеристик, изложенных в данном разделе;
  11. назначенный ресурс — 1000 применений; далее — по решению разработчика.

Устройство парашюта

Парашют «Flash» планирующий двухоболочковый (рис. 1) выполнен в виде самонаполняющегося крыла, состоящего из верхней и нижней оболочек, соединенных нервюрами. Девятисекционный купол парашюта изготовлен из ткани с нулевой воздухопроницаемостью и включает 10 силовых (нервюры, к которым прикреплены стропы) и 9 несиловых нервюр. При виде в плане купол — прямоугольный с сильно зауженными консолями.

Парашют имеет 2 ряда строп из шнура VECTRAN (прочностью около 260кГс), которые разветвляются вблизи купола, увеличивая число рядов до 4 (на консолях — 3 ряда).

Разветвляющиеся стропы управления прикреплены к задней кромке крыла.

На верхней оболочке крыла в его центральной части имеется петля, к которой прикрепляется звено вытяжное с камерой и вытяжным парашютом.

Для снижения динамических нагрузок в момент наполнения купола на стропах парашюта смонтировано устройство рифления — слайдер, выполненное в виде прямоугольного полотнища с направляющими люверсами в углах. После наполнения парашюта слайдер можно «сложить», используя зачековочные шнуры.

К свободным концам подвесной системы ранца парашют прикрепляется коннекторами — мягкими соединительными звеньями («софтлинками») или металлическими разъёмными пряжками.

Парашют Flash

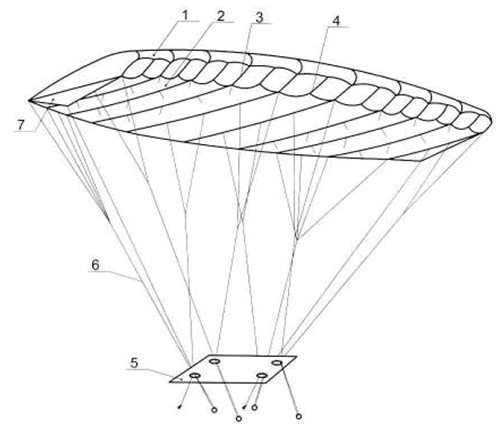

Рис. 1. Парашют «Flash»:
1 — полотнище верхнее; 2 — полотнище нижнее; 3 — нервюра силовая; 4 — нервюра промежуточная; 5 — устройство рифления; 6 — стропа управления; 7 — полотнище стабилизирующее.


Работа парашюта

После ввода вытяжного парашюта последний, расчековав отсек основного парашюта, вытягивает камеру с основным парашютом из ранца, стропы — из резиновых сот камеры, затем — купол из камеры.

После наполнения ОП система начинает планирующий спуск в режиме средней горизонтальной скорости. Перевод системы в режим максимальной горизонтальной скорости выполняется парашютистом после расчековки укороченных строп управления.
