Чехол парашютной системы «Юниор»

Чехол предназначен для укладки в него купола с целью упорядочения введения его в действие.

Чехол в соответствии с рисунком 8 изготовлен из капроновой ткани арт. 56004КрП оранжевого цвета и имеет форму рукава длиной 4,675 м, надевается на всю длину купола, сложенного по полотнищам.

В нижнем основании чехол имеет 10 пар несъемных сот и одну пару съемных сот, предохранитель строп, две ленты для укладочной рамки, фартук для прикрытия нижней кромки купола и рукав для исключения контактирования фартука с куполом при выходе последнего из чехла.

Несъемные соты предназначены для укладки в них строп купола, съемные соты — для замыкания фартука чехла пучками строп купола. Съемные соты, изготовленные из ранцевого шнура, присоединяются к хлопчатобумажным петлям чехла петлей-удавкой.

Фартук чехла имеет два люверса с пришивными шайбами для пропуска съемных сот. Над люверсами нашиты карманы для заправки в них пучков строп. Предохранитель строп предназначен для предохранения уложенных в распределитель сот строп от выдувания их потоком воздуха в процессе раскрытия купола.

Пучок строп, вложенный в съемные соты, замыкает фартук и препятствует преждевременному выходу купола из чехла. При заклинивании строп в съемных сотах, замыкающих фартук, соты разрываются.

Разорвавшиеся соты не ремонтируются, а заменяются новыми, запасными.

Две ленты, расположенные по обе стороны распределителя сот, образуют кармашки, в которые вставляется укладочная рамка перед укладкой строп в соты.

По всей длине чехол усилен четырьмя капроновыми лентами ЛТКОУП-25-150, которые в верхней части чехла образуют уздечку для присоединения вытяжной веревки. Верхнее основание чехла стягивается внутренней эластичной лентой.

На расстоянии 1,1 м от вершины на чехол нашита лента эластичная для упорядоченного выходы вершины купола парашюта из чехла. Наличие ленты эластичной позволяет отказаться от привязывания обрывной стропы.

Чехол

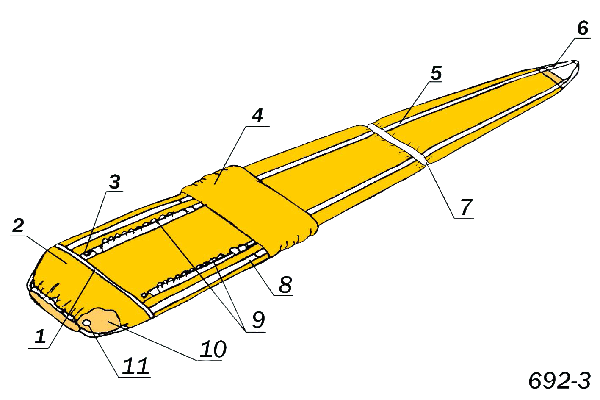

Рис. 8. Чехол

1 — кромка нижняя; 2 — рукав; 3 — сота съемная; 4 — предохранитель строп; 5 — лента; 6 — уздечка; 7 — кольцо эластичное; 8 — карман (для укладочной рамки); 9 — соты несъемные; 10 — фартук; 11 — люверс.
