Четвертый этап укладки парашютной системы Юниор

1. Укладка в ранец и затяжка ранца

Ранец придвинуть к кромке чехла. Отогнуть верхний клапан и фартук ранца. Уложить аккуратно на дно ранца свободные концы подвесной системы и стропы в чехлах строп в соответствии с рисунком 22.

Укладка купола

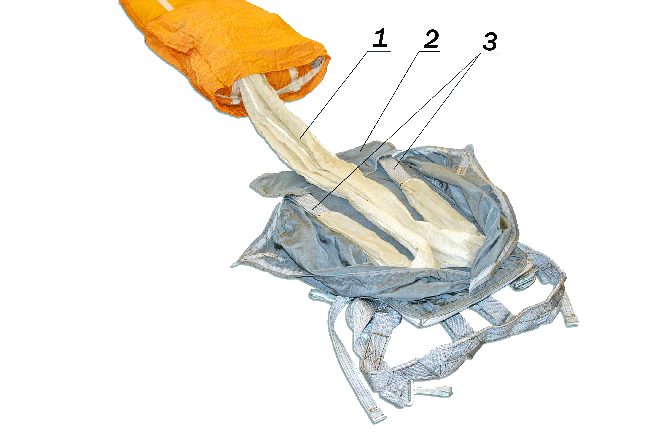

Рис. 22. Укладка купола

1 — стропы в чехлах; 2 — фартук; 3 — концы свободные.

Книжкой уложить купол в чехле на дно ранца по всей его длине, в соответствии с рисунком 23.

Укладка купола

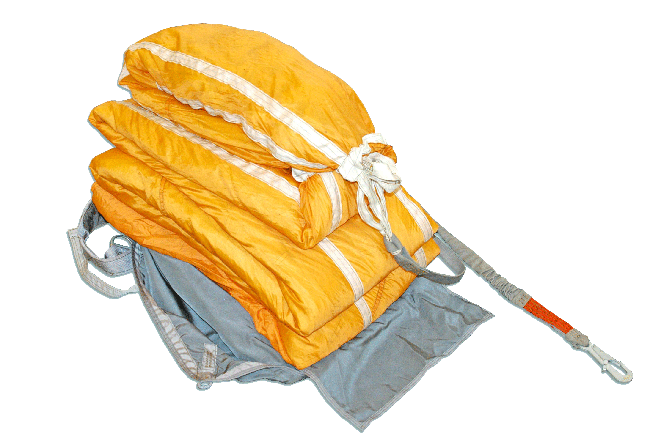

Рис. 23. Укладка купола

Заправить уложенный книжкой купол под боковые клапаны ранца.

Расправить фартук в соответствии с рисунком 24.

Укладка купола

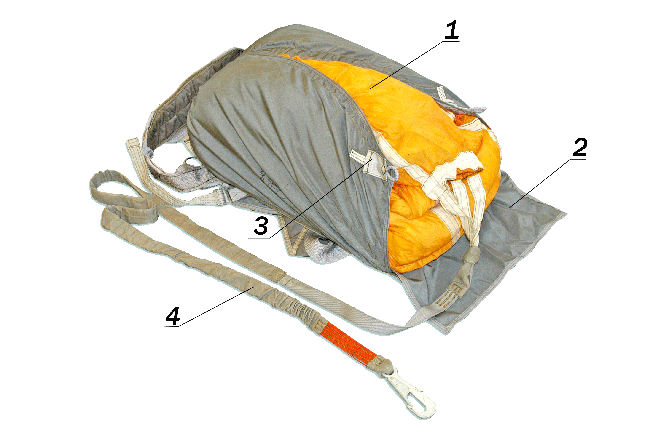

Рис. 24. Укладка купола

1 — купол в чехле; 2 — фартук 3 — клапан боковой; 4 — звено вытяжное.

Используя две затяжки, протащить съемные соты на боковых клапанах в люверсы верхнего клапана и зачековать их вытяжным звеном. Заправить фартук под боковые клапаны.

Узел соединения вытяжного звена с чехлом должен оставаться поверх правого бокового клапана для контроля в соответствии с рисунком 25.

 Затяжка ранца

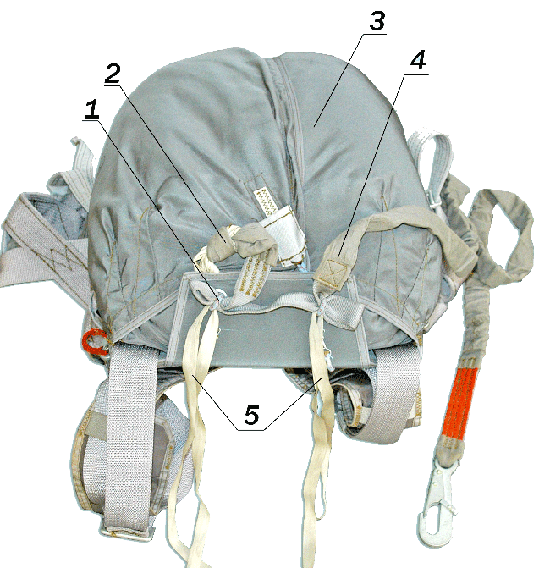

Рис. 25. Затяжка ранца

1 — сота съемная; 2 — узел соединения звена вытяжного; 3 — клапан боковой; 4 — звено вытяжное; 5 — затяжка.

Вытяжное звено уложить под правый боковой клапан в соответствии с рисунком 26А.

Придайте ранцу правильную форму, прижав боковые клапаны, а две затяжки уберите в карман с внешней стороны ранца (рисунок 26 Б).

2. Контроль четвертого этапа

Проверить:

  • правильность зачековки ранца;
  • прохождение уложенного под ранцевыми резинами вытяжного звена;
  • удаление затяжек из съемных сот.

Затяжка ранца

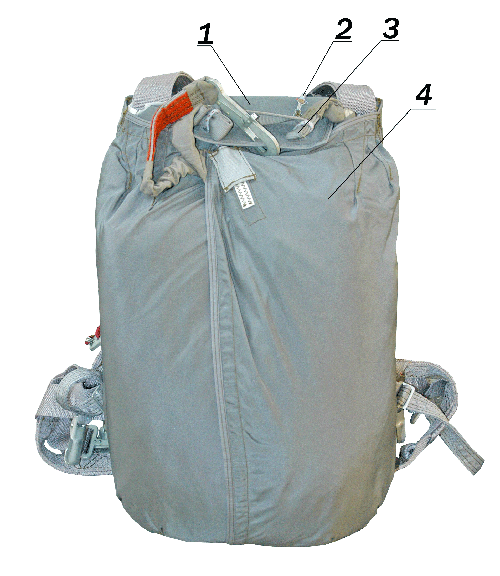

Рис. 26 А. Затяжка ранца

1 — клапан верхний; 2 — ранцевая резина; 3 — звено вытяжное; 4 — клапан боковой.



Затяжка ранца

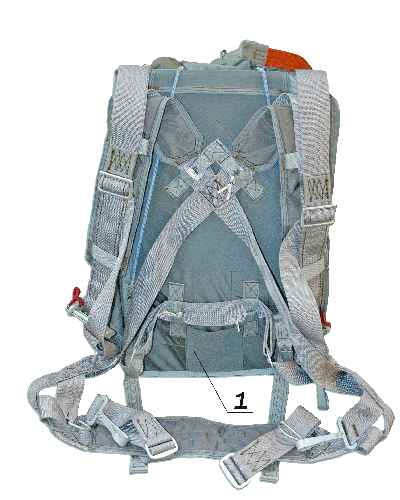

Рис. 26 Б. Затяжка ранца

1 — карман для размещения затяжек.
