Мальва-24СК: Методические указания по эксплуатации системы
Органы управления системой
Ознакомьтесь и изучите расположение всех органов управления в системе «Мальва-24». Все органы управления унифицированы по существующей в мировой практике схеме для спортивных парашютных систем:
- на левой главной лямке — кольцо звена ручного раскрытия запасного парашюта;
- на правой главной лямке — звено отсоединения свободных концов основного парашюта;
- на нижнем клапане ранца — втулка мягкого вытяжного парашюта (для ввода основного парашюта).
Дополнительно: на левом боковом клапане ранца — фал гибкой шпильки включения прибора ППК-У.
Обратите внимание, что все органы управления на ощупь имеют разную форму.
Наземная тренировка по управлению системой
Наденьте систему и проведите на земле тренировку по пользованию ей. Найдите визуально и на ощупь каждый элемент управления.
- Особенно потренируйтесь в нахождении втулки мягкого вытяжного парашюта, для чего:
- наклонитесь вперед и займите горизонтальное положение, имитируя положение свободного падения, кистью правой руки проведите по бедру в направлении к ранцу, на ощупь рука сама придет к втулке мягкого вытяжного парашюта;
- вытяните вытяжной парашют из кармана и вынесите его до уровня плеч на длину вытянутой руки, имитируя его ввод в поток.
ВНИМАНИЕ! При прыжках никогда не задерживайте мягкий вытяжной парашют в руке после вытаскивания его из кармана на ранце, это может привести к преждевременному раскрытию ранца.
- Настоятельно рекомендуем вам, перед каждой переукладкой запасного парашюта, проводить тренировку по отсоединению свободных концов кольцевыми замковыми устройствами (КЗУ) и введению в действие запасного парашюта только на своей парашютной системе.
При этом реально проверяется усилие выдергивания кольца звена ручного раскрытия запасного парашюта и техническое состояние системы отцепки свободных концов подвесной системы. - Система отсоединения свободных концов кольцевыми замковыми устройствами (КЗУ) требует регулярной проверки.
Необходимо убедиться в отсутствии влаги, окислов, пыли и песка между шлангами и тросами. Трос должен легко передвигаться в шланге. - Включение прибора ППК-У перед прыжком производится самим парашютистом или выпускающим после набора летательным аппаратом необходимой высоты.
Левой рукой вытягивается фал гибкой шпильки за узелок на нем, и прибор включается.
ВНИМАНИЕ! При включении прибора необходимо выполнить требование: выдергивать шпильку при наборе высоты, превышающей установленную на приборе не менее чем на 500 м.
Высота применения основного парашюта
Реальное расстояние, на протяжении которого происходит введение в работу основного парашюта после задержки в раскрытии ранца на вертикальном участке траектории движения парашютиста (от момента введения мягкого вытяжного парашюта до полного раскрытия купола парашюта), — 330 м. При этом, после раскрытия парашюта обеспечивается управляемое снижение и приземление с заходом против ветра.
Установленная высота принятия парашютистом решения на ввод запасного парашюта в случае отказа основного — 600 м, поэтому минимальная высота тренировочного прыжка с системой «Мальва-24» составляет 930 м.
Регулировки строп управления
Парашют «Мальва-24» имеет оптимальные размеры длин строп.
От установленных длин строп зависят как спортивные характеристики парашюта, обеспечивающие прыжки на точность приземления, так и динамические характеристики при раскрытии парашюта.
Не рекомендуем парашютистам самостоятельно заниматься регулировкой строп на парашюте.
Возможна индивидуальная подгонка длины строп управления. Длину строп управления рекомендуем изменять в пределах 5 см от установленной величины.
Мы уверены, что этого будет достаточно.
Замена строп управления
Нижняя часть стропы управления при эксплуатации изнашивается быстрее всего. В случае ее обрыва при раскрытии парашюта возможен отказ.
Если отцепляться от парашюта не нужно, то при обрыве строп управления им можно управлять с помощью передних звеньев управления или задними свободными концами.
Замена стропы производится в следующей последовательности:
- удаляется изношенная стропа или обрывки оборванной стропы;
- петлей-удавкой к дополнительным стропам управления присоединяется новая стропа управления из запасных;
- по оставшейся второй стропе управления на новой стропе отмеряется рабочая длина;
- проверяется монтаж строп парашюта;
- новая стропа управления пропускается в кольцо на своем свободном конце;
- стропа привязывается к звену управления.
ВНИМАНИЕ! После замены изношенной или оборванной стропы управления сразу заменяется и вторая стропа управления.
Монтаж стропы к звену управления

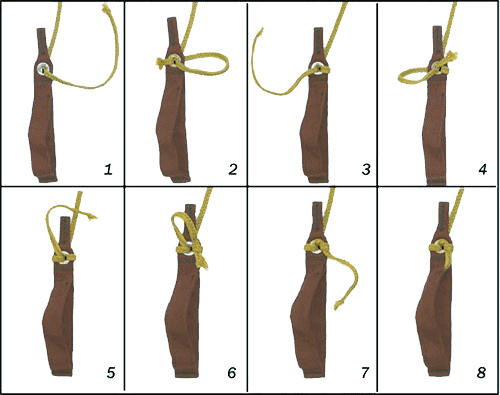

Последовательность присоединения стропы к звену управления показана на рисунке 128.
Рисунок 128 — Монтаж стропы к звену управления
Замена зачековочной петли основного парашюта
Для замены зачековочной петли используется запасная петля из комплекта запасных частей. Порядок замены:
- удалите две ручные закрепки на ленточном чехле, закрывающем узел привязки петли в ранце;
- стащите чехол с узла привязки и удалите старую петлю;
- удавкой присоедините новую петлю;
- закройте узел привязки чехлом и поставьте две ручные закрепки вощеными капроновым нитками.
В процессе эксплуатации иногда приходится уменьшать длину петли в небольших пределах — 1,5 ÷ 2,0 см. При этом важно контролировать усилие затяжки отсека ранца, чтобы исключить его самопроизвольную преждевременную расчековку.
В случае необходимости изменения длины петли ее длину меняют на узле привязки, а узел обязательно прячут в чехол (по схеме замены петли).
Приземление на запасном парашюте
Запасной парашют «Резерв-16» имеет большую горизонтальную скорость, по сравнению с основным парашютом «Мальва-24». Большая скорость позволяет на нем, после отцепки от основного парашюта, дойти до площадки приземления или выбрать удобное для приземления место.
Приземление на запасном парашюте рекомендуем производить против ветра с плавным втягиванием строп управления к моменту касания земли.
Парашют имеет также быструю реакцию на движение стропами управления.
Поэтому не рекомендуем делать резких разворотов или резких движений стропами управления вблизи земли перед приземлением.
