Укладка парашюта Мальва-Аксиома

Укладку парашюта производите на ровной, чистой площадке с гладкой поверхностью, застеленной походными полотнищами.

Размер площадки, необходимый для укладки, не менее 4×4 м.

ВНИМАНИЕ! Укладка основного парашюта серии «Мальва Аксиома» полностью идентична укладке основного парашюта «Мальва».

Подготовка парашюта к укладке

Производите укладку основного парашюта только на укладочном столе (или полотнище).

Распутайте, при необходимости, купол и стропы парашюта.

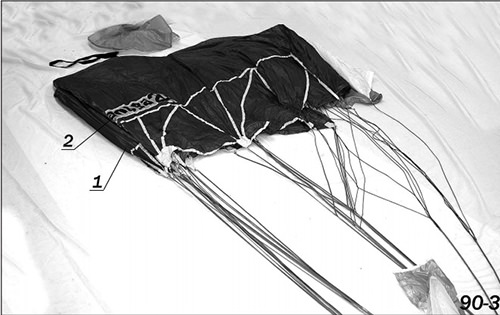

Положите купол задней кромкой вверх, растяните стропы по укладочному столу.

Проверьте правильность прохождения строп управления: они должны находиться сверху основных строп и проходить через кольца устройства рифления.

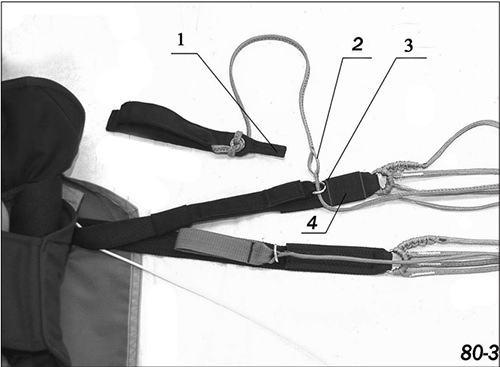

Перед укладкой купола втяните и зачекуйте стропу управления на левом и правом свободных концах. Для этого подтяните стропу управления так, чтобы окно на стропе было ниже направляющего кольца (рисунок 1).

1 — выступ на звене управления; 2 — окно на стропе управления; 3 — кольцо направляющее; 4 — шлевка.
Рисунок 1 — Фиксация строп управления

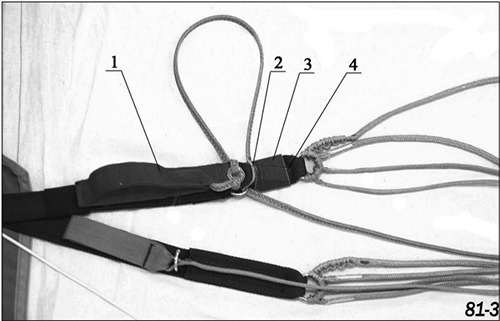

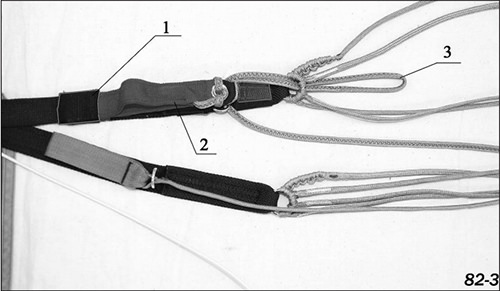

Проденьте выступ звена управления в окно стропы и закрепите его в шлевке на свободном конце (рисунок 2).

1 — звено управления; 2 — окно на стропе управления; 3 — шлевка; 4 — выступ звена управления.
Рисунок 2 — Фиксация строп управления

Закрепите звено управления эластичной шлевкой и текстильной за- стежкой на свободном конце, образовавшуюся слабину стропы управления заправьте в кольцо крепления строп (рисунок 3).

1 — шлевка; 2 — звено управления; 3 — слабина стропы управления.
Рисунок 3 — Фиксация звена управления

Примечание — Допускается укладка парашюта на прыжок без втягивания строп управления и зачековки их звеньями управления.

Укладка купола

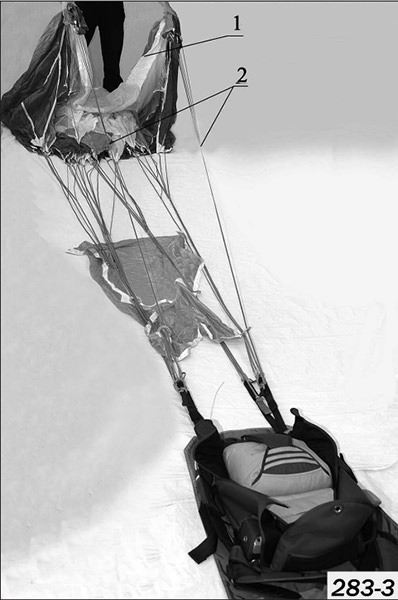

Закрепите ранец на укладочном полотнище за свободные концы основного парашюта. Подвесную систему закрепите на укладочном столе, а купол парашюта растяните по столу задней кромкой к верху. Проверьте прохождение строп управления: они должны проходить от задней кромки купола до свободных концов, не пересекаясь (рисунок 4).

1 — задняя кромка купола; 2 — стропы управления.
Рисунок 4 — Проверка прохождения строп управления.

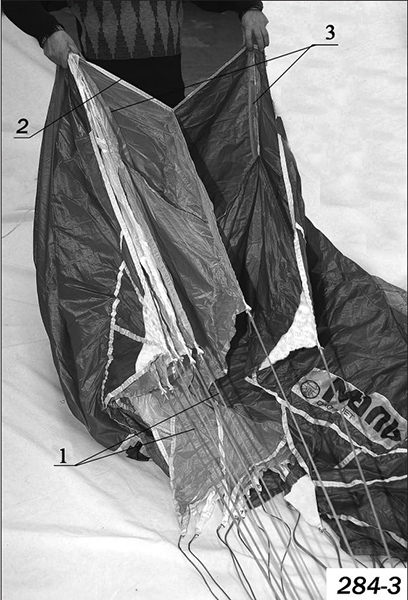

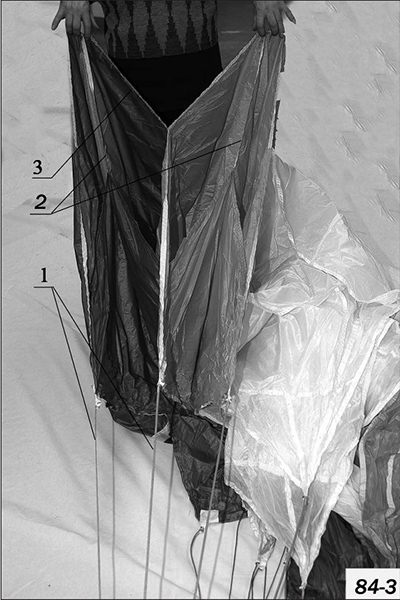

Соберите, начиная с любого края, переднюю кромку верхнего полотнища купола, перегибая ее у нервюр, расположенных между стропами, как показано на рисунках 5 и 6, натягивая стропы.

1 — стропы; 2 — нервюры, расположенные между стропами; 3 — кромка передняя верхнего полотнища купола.
Рисунок 5 — Укладка купола

1 — стропы; 2 — кромка передняя верхнего полотнища купола; 3 — нервюры, расположенные между стропами.
Рисунок 6 — Укладка купола

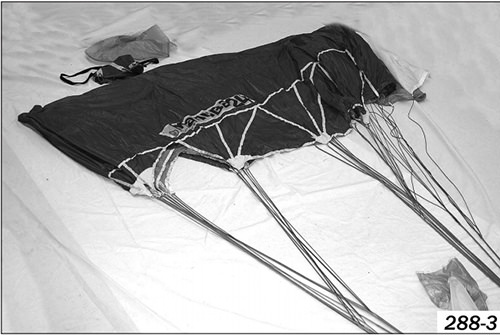

Положите купол на боковую сторону (левую или правую) и аккуратно расправьте все слои ткани купола.

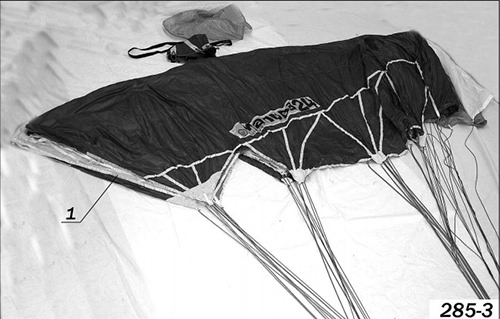

Проследите, чтобы стропы во всех рядах были равномерно натянуты. Выдавите весь воздух из купола, пригладив его руками по направлению от задней кромки купола к передней (рисунок 7).

1 — кромка передняя.
Рисунок 7 — Укладка купола

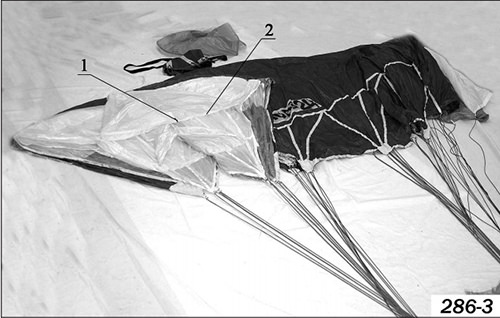

Отогните лежащие сверху три перегиба передней кромки верхнего полотнища купола, как показано на рисунке 8. Используйте метку по центру передней кромки купола для ориентировки.

1 — метка по центру передней кромки; 2 — кромка передняя центрального полотнища купола.
Рисунок 8 — Укладка передней части купола

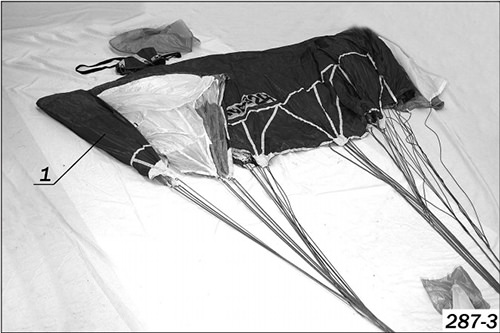

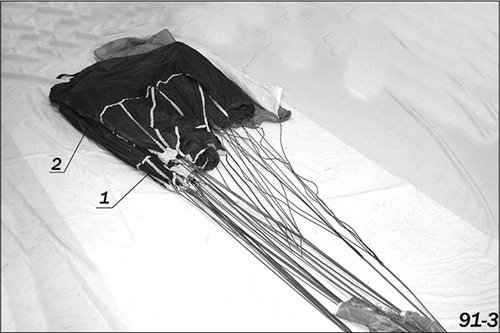

Оставшиеся внизу полотнища натяните в сторону от ранца и заверните два, три раза внутрь (рисунок 9), навстречу им так же заверните внутрь отогнутые полотнища и положите сверху (рисунок 10).

1 — свернутые нижние полотнища.
Рисунок 9 — Укладка передней части купола

Рисунок 10 — Укладка передней части купола

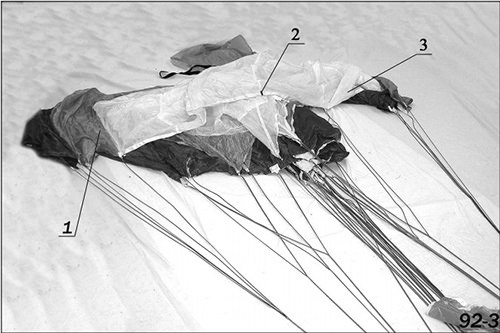

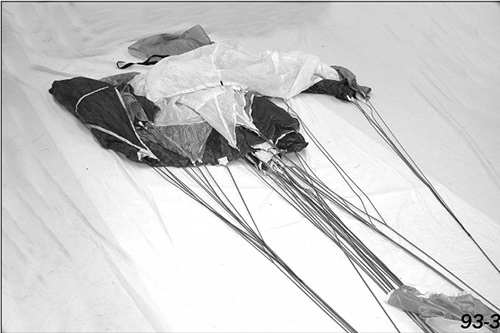

На уложенную переднюю, часть купола уложите «книжкой» среднюю его часть, как показано на рисунках 11, 12. Ширина «книжки» должна быть примерно равна ширине камеры.

1 — уложенная передняя часть купола; 2 — средняя часть купола.
Рисунок 11 — Укладка средней части купола

1 — передняя часть купола; 2 — средняя часть купола.
Рисунок 12 — Укладка средней части купола

Разделите пополам заднюю часть купола и расположите ее симметрично относительно уложенного «книжкой» купола. Растяните заднюю часть, чтобы метка на середине задней кромки купола была над уложенным «книжкой» куполом (рисунок 13).

1 — первая половина задней части купола; 2 — метка на средине задней кромки купола; 3 — вторая половина задней части купола.
Рисунок 13 — Укладка задней части купола

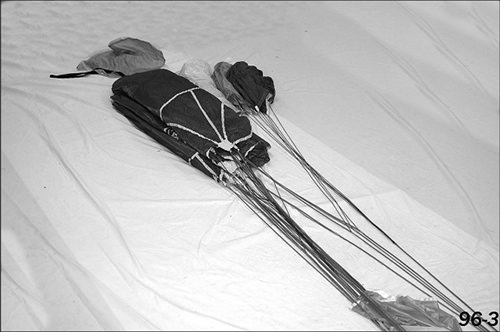

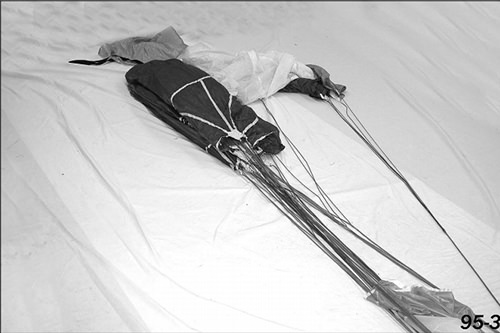

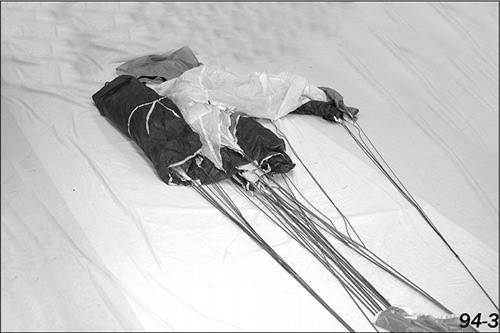

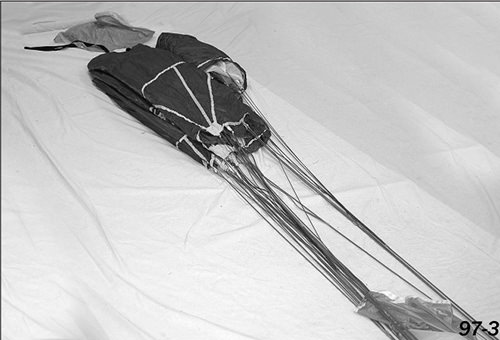

Сверните одну половину задней части купола в три сложения согласно рисункам 14, 15, 16, затем так же сверните вторую половину по рисункам 17, 18, 19. При этом следите, чтобы стропы оставались натянутыми, а ширина уложенного купола равнялась ранее уложенной части.

Рисунок 14 — Укладка задней части купола

Рисунок 15 — Укладка задней части купола

Рисунок 16 — Укладка задней части купола

Рисунок 17 — Укладка задней части купола

Рисунок 18 — Укладка задней части купола

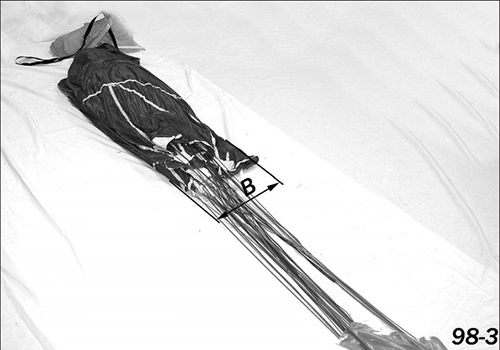

В — размер, равный ширине камеры.
Рисунок 19 — Укладка задней части купола

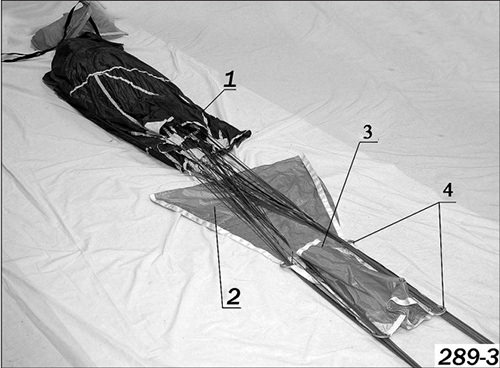

За нижнее полотнище подтяните устройство рифления к куполу (рисунок 20).

1 — уложенный купол; 2 — полотнище нижнее устройства рифления; 3 — полотнище верхнее устройства рифления; 4 — люверсы устройства рифления.
Рисунок 20 — Укладка устройства рифления

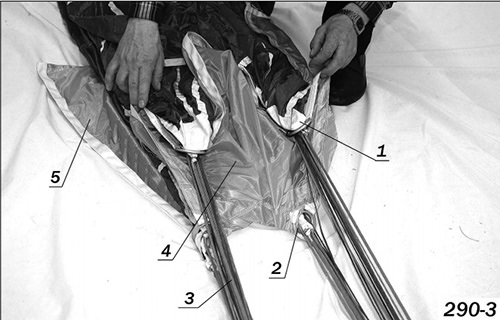

Расположите кольца устройства рифления вплотную к соответствующим им ограничителям на куполе и уложите верхнее полотнище устройства рифления между слоями уложенного купола, а нижнее полотнище под куполом, как показано на рисунке 21.

1 — ограничитель на куполе; 2 — люверс устройства рифления; 3 — стропы; 4 — полотнище верхнее устройства рифления; 5 — полотнище нижнее устройства рифления.
Рисунок 21 — Укладка устройства рифления

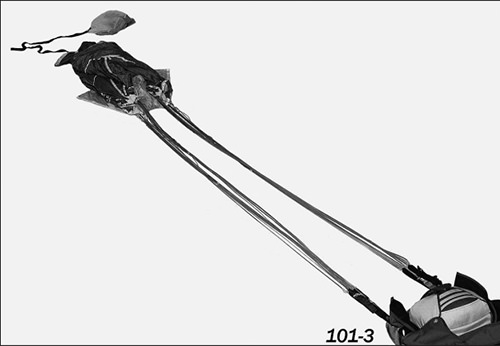

Контроль укладки купола

При правильной укладке парашюта группы строп от колец устройства рифления должны проходить к кольцам свободных концов, не пересекаясь.

Купол уложен «книжкой» по ширине камеры. Стропы равномерно натянуты. Нижнее полотнище устройства рифления подтянуто к куполу до упора в ограничители кольцами и расположено под куполом.

Рисунок 22 — Контроль укладки купола

Укладка купола в камеру

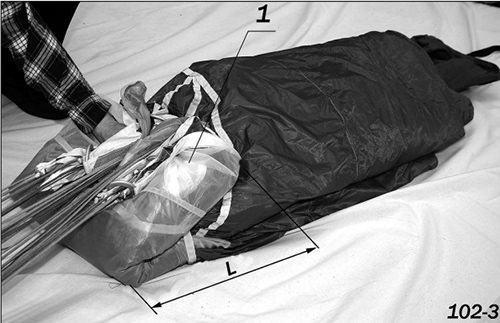

Заверните нижнюю часть уложенного купола в полотнище устройства рифления и перегните по размеру длины камеры (рисунок 23).

1 — купол в полотнище устройства рифления; L — размер, равный длине камеры.
Рисунок 23 — Укладка купола основного парашюта в камеру

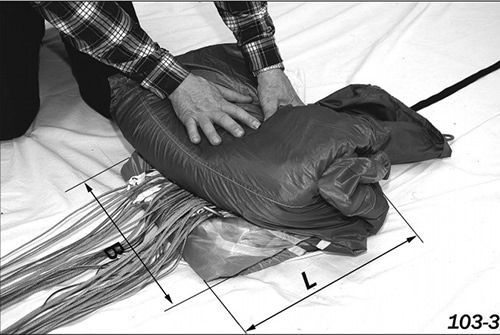

Оставшуюся часть купола сложите «книжкой» по размеру длины ка- меры поверх ранее уложенной нижней части (рисунок 24).

В — размер, равный ширине камеры; L — размер, равный длине камеры.
Рисунок 24 — Укладка купола основного парашюта в камеру

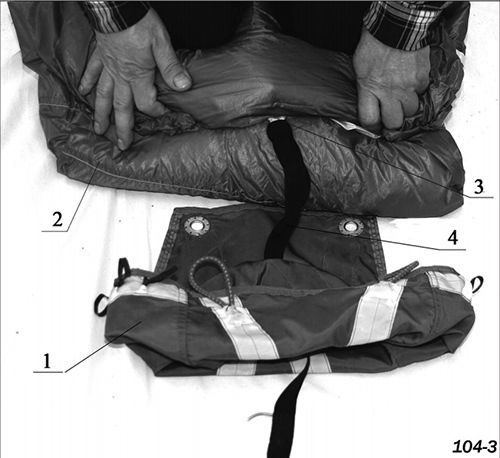

Выдавите из купола оставшийся воздух, надавив на него коленями (рисунок 25). Парашютное звено вытащите из уложенного купола до появления кольца его крепления к куполу.

1 — камера; 2 — купол; 3 — кольцо крепления парашютного звена; 4 — звено парашютное.
Рисунок 25 — Укладка купола в камеру

Аккуратно наденьте на уложенный купол камеру.

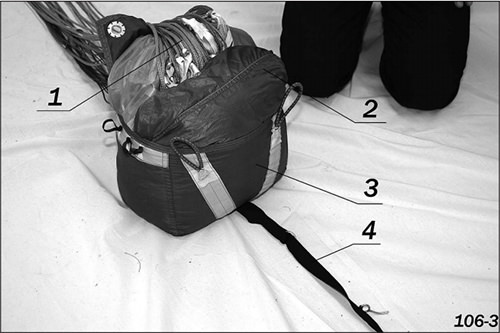

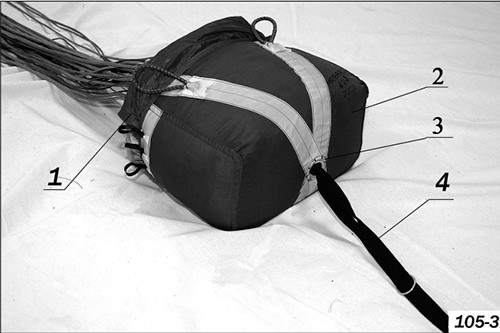

Вытащите из камеры парашютное звено, расположив кольцо крепления парашютного звена на куполе вплотную к люверсу камеры (рисунки 26, 27).

1 — купол; 2 — камера; 3 — люверс; 4 — звено парашютное.
Рисунок 26 — Укладка купола основного парашюта в камеру

1 — стропы; 2 — купол; 3 — камера; 4 — звено парашютное.
Рисунок 27 — Укладка купола основного парашюта в камеру

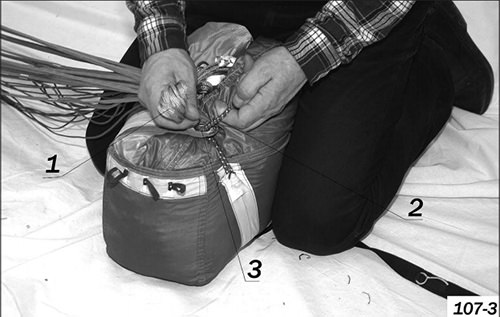

Вставьте соту в люверс клапана камеры (рисунок 28).

1 — пучок строп; 2 — сота; 3 — люверс.
Рисунок 28 — Укладка строп

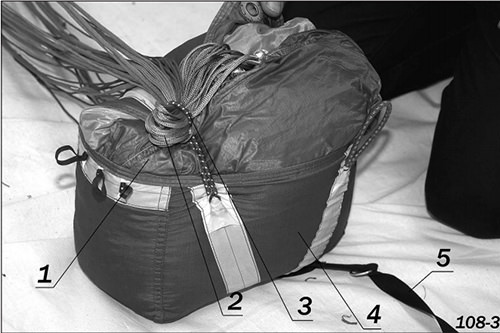

Согните стропы в пучок и протащите пучок строп в соту (рисунок 29). Длина пучка строп 0,04 — 0,05 м.

1 — купол; 2 — пучок строп; 3 — сота; 4 — камера; 5 — звено парашютное.
Рисунок 29 — Укладка строп

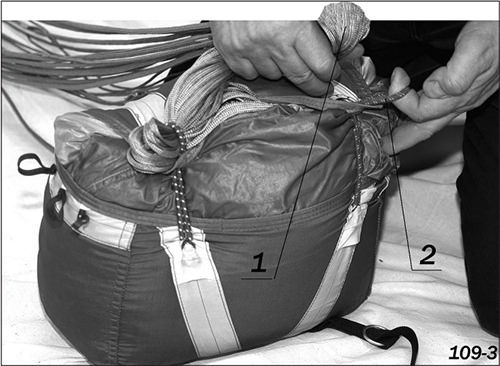

Так же уложите стропы во вторую соту (рисунок 30).

1 — пучок строп; 2 — сота.
Рисунок 30 — Укладка строп

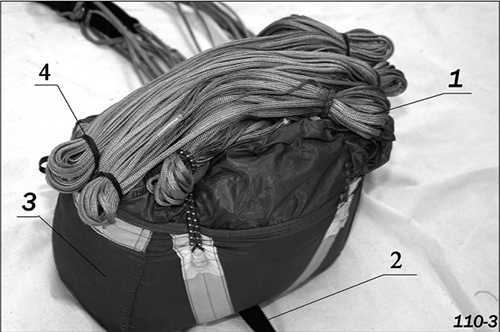

Постепенно подтягивая камеру к ранцу, уложите оставшиеся стропы в резиновые петли на камере, как показано на рисунке 31. При растяжении резиновых петель допускается двойная обкрутка пучков петлями.

1 — стропы; 2 — звено парашютное; 3 — камера; 4 — петля резиновая.
Рисунок 31 — Укладка строп

Выдавите из камеры лишний воздух и придайте ей минимальный объем при правильной прямоугольной форме.
