Запасной парашют ПЗ-74
1. При общей массе парашютиста с парашютами 100 кг, парашют (рис. 1) обеспечивает:
- надежную работу на высоте до 1000 м при введении парашюта в действие на скорости полета горизонтально летящего самолета 350 км/ч по прибору с задержкой в раскрытии ранца от 3 с и более, при этом максимальные перегрузки, возникающие в момент наполнения купола парашюта, не превышают 16g;
- надежную работу в случае ненормальной работы основного парашюта, при этом необходимо полное отсоединение основного парашюта;
- отсутствие складывания парашюта при совместной работе с полностью наполненными парашютами типа
УТ-15 иТ-4 ; - минимальную безопасную высоту применения 100 м, при покидании горизонтально летящего самолета на скорости не менее 160 км/ч и немедленном введении парашюта в действие, при этом время снижения на полностью наполненном парашюте не менее 2 с;
- среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, измеренную на участке
30-35 м от земли, — не более 6,5 м/с; - введение парашюта в действие правой или левой рукой;
- усилие, необходимое для выдергивания вытяжного кольца, — не более 16 кгс;
- быстрый и удобный монтаж и демонтаж запасного парашюта на подвесной системе основного парашюта;
- однократное применение при введении его в действие на высоте до 1000 м после покидания горизонтально летящего самолета на скорости 350 км/ч по прибору с задержкой в раскрытии ранца от 3 с и более и десятикратное применение на скорости 225 км/ч при введении его после. полного отказа основного парашюта.
- неограниченное количество применений после нормального раскрытия основного парашюта.

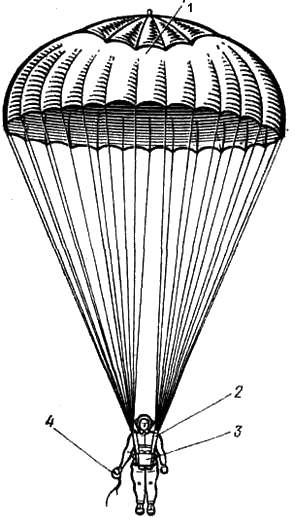

Рис. 1. Общий вид парашюта
1 — купол; 2 — промежуточная подвесная система; 3 — ранец; 4 — вытяжное кольцо
2. Габаритные размеры уложенного парашюта, мм:
- длина — 410+10;
- ширина — 200+10;
- высота — 160+10.
3. Масса парашюта без переносной сумки — не более 4,5 кг.
Тактико-технические данные частей парашюта
1. Купол площадью 50 м2 имеет круглую форму, изготовлен из капронового полотна и состоит из двадцати четырех полотнищ. Каждое полотнище сшито из шести клиньев прямого кроя. Материалом для первого и шестого клиньев служит капроновая ткань арт. 56269П, для остальных — капроновая каландрированная ткань арт. 23692крКП.
Для устойчивости и повышения надежности на расстоянии 260 мм от нижней кромки имеются горизонтальные щели.
К куполу прикреплены 24 стропы, длина которых от нижней кромки до
2. Вытяжное кольцо (рис. 2) состоит из корпуса, троса с двумя шпильками и ограничителя. Длина звена зачековки от ограничителя до конца последней шпильки равна 370 мм. Длина каждой шпильки 32 мм, длина шланга вытяжного троса — 50 мм.

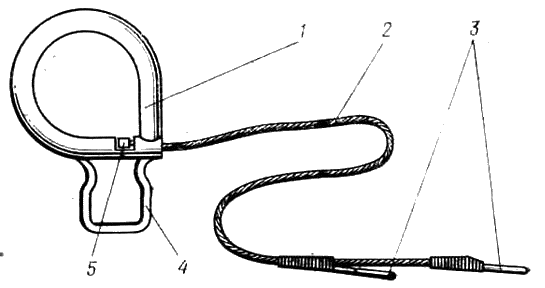

Рис. 2. Кольцо вытяжное ПЗ-74:
1 — кольцо; 2 — трос; 3 — шпильки; 4 — скоба; 5 — ограничитель
