Подготовка к укладке парашюта Smile

1. Общие указания.

Обращаем Ваше внимание на то, что надежность работы системы зависит от Вашей квалификации как укладчика парашютных систем.

Истинное мастерство начинается с умения правильно, строго по Инструкции, аккуратно и вдумчиво укладывать парашютную систему.

Учитесь профессионально укладывать!

2. Подготовку к укладке и укладку парашютной системы производить на сухих и чистых укладочных полотнищах.

3. К звену камеры запасного парашюта (ПЗ) в соответствии с инструкцией по эксплуатации ранца присоединить пружинный вытяжной парашют.

4.Убедившись, что стропы управления пропущены через втулки слайдера, проверить правильность монтажа строп запасного парашюта на разъемные пряжки и смонтировать пряжки на свободные концы ПЗ. Затянуть пряжки.

ПРИМЕЧАНИЕ. При монтаже строп мягкими соединительными звеньями — «софтлинками» использовать рис. 1.

Монтаж строп мягкими соединительными звеньями

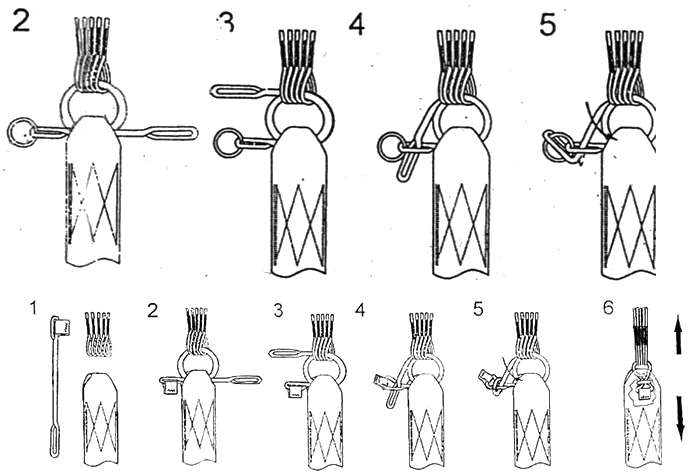

Рис. 1. Монтаж строп мягкими соединительными звеньями.

Пропустить каждую стропу управления через направляющее кольцо соответствующего свободного конца и люверс звена управления. Продев звено управления через концевую петлю стропы управления, образовать соединение «удавка». Втянуть стропу до тех пор, пока большая петля стропы не пройдет через направляющее кольцо.

Продеть жесткий конец звена управления в большую петлю (рис. 2), сложить зигзагообразно втянутую часть стропы и закрепить ее текстильной застежкой. Используя вторую застежку, зафиксировать звено управления на свободном конце, предварительно продев его конец в петлю ленты. Те же операции выполнить со второй стропой управления.

Монтаж звеньев управления

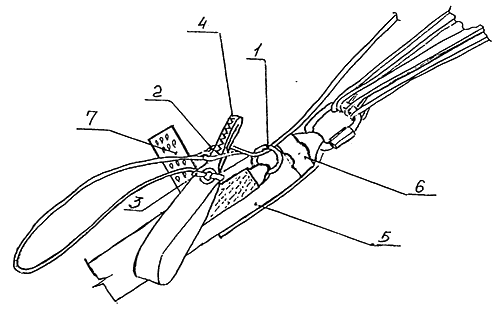

Рис.2. Монтаж звеньев управления:
1 — кольцо направляющее; 2 — петля большая стропы управления; 3 — петля концевая; 4 — звено управления; 5 — конец свободный; 6 — петля ленты; 7 — застежка текстильная.

ПРИМЕЧАНИЕ. При иной конструкции свободных концов ПЗ использовать инструкцию по эксплуатации ранца.
