ZOOM: Устройство и работа составных частей

Парашют запасной

Парашют запасной изготовлен из ткани с низкой воздухопроницаемостью и имеет купол двухоболочковый, прямоугольной формы, семи-секционный (рисунок 1). На парашюте установлены стропы «Микролайн», а для замедления раскрытия установлено устройство рифления. Парашют усилен лентами силового каркаса.

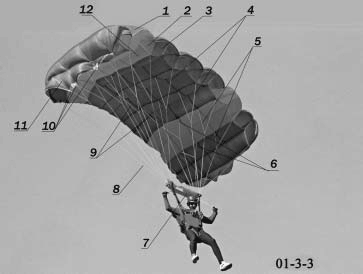

1 — полотнище верхнее; 2 — нервюра силовая; 3 — нервюра; 4 — стропы первого ряда; 5 — стропы второго ряда; 6 — стропы третьего ряда; 7 — устройство рифления; 8 — стропа управления; 9 — стропы четвертого ряда; 10 — ограничительные кольца; 11 — боковое полотнище; 12 — полотнище нижнее.
Рисунок 1 — Парашют запасной серии ZOOM

Кольцо монтажное

Кольцо монтажное является связующим элементом запасного парашюта с подвесной системой. Оно изготовлено из шнура MKL-1000 и состоит из основы кольца и ленты. Лента сложена в несколько слоев и прострочена двумя зигзаг строчками, что обеспечивает ей жесткость, необходимую для замыкания кольца после его монтажа к подвесной системе. Длина монтажного кольца в готовом виде 0,14 м.

1 — основа монтажного кольца; 2 — кольцо.
Рисунок 2 — Кольцо монтажное

Устройство рифления

Устройство рифления предназначено для снижения динамических нагрузок при наполнении купола. Основа изготовлена из той же ткани, что и купол парашюта. По периметру устройства рифления настрочены ленты, которые образуют силовой каркас. В центре устройства рифления расположено квадратное отверстие, края которого обшиты усилительным каркасом. По углам на силовом каркасе смонтированы четыре люверса для пропуска в них пучков строп (рисунок 3).

Размеры устройства рифления изменяются в зависимости от типоразмера запасного парашюта.

1 — основа; 2 — лента силового каркаса; 3 — люверс для пропускания строп парашюта; 4 — лента усилительного каркаса; 5 — центральное отверстие.
Рисунок 3 — Устройство рифления запасного парашюта
