Укладка запасного парашюта ZOOM
ВНИМАНИЕ! Операции по укладке запасного парашюта производить только при отсоединенном основном парашюте.
Укладку запасного парашюта выполняет один человек. Укладка производится в следующем порядке:
- укладка купола парашюта;
- укладка купола парашюта в камеру;
- укладка строп парашюта;
- укладка парашюта в ранец и затяжка ранца вытяжного парашюта и ранца;
- опломбирование отсека ранца и заполнение паспорта.

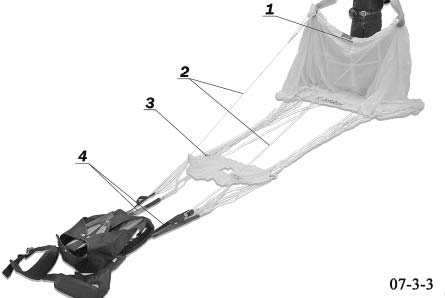

Положите ранец с подвесной системой так, чтобы ранец был сверху, расправьте свободные концы. Закрепите ножные обхваты на укладочном столе, разведите стропы в стороны и пройдите от подвесной системы до нижней кромки купола. Стропы управления, стропы каждого ряда и группы строп не должны пересекаться (рисунок 7).
1 — задняя кромка купола; 2 — стропы управления; 3 — люверс устройства рифления; 4 — правый свободный конец.
Рисунок 7 — Проверка прохождения строп управления
Положите купол на боковую сторону (левую или правую) и аккуратно расправьте все слои ткани купола.

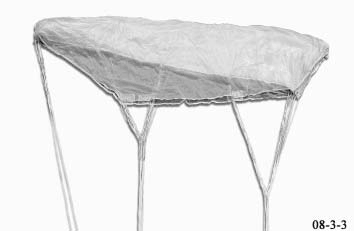

Проследите, чтобы стропы во всех рядах были равномерно натянуты. Выдавите весь воздух из купола, пригладив его руками по направлению от задней кромки купола к передней (рисунок 8).
Рисунок 8 — Укладка купола
Затем, захватывая ткань верхнего и нижнего полотнища купола вместе, натягивая и тщательно расправляя купол, сложите его «змейкой», располагая воздухозаборники внизу (рисунок 9).
Рисунок 9 — Укладка купола

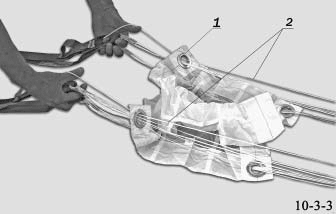

Проверьте еще раз правильность установки устройства рифления (рисунок 10).
1 — люверс устройства рифления; 2 — стропы управления.
Рисунок 10 — Укладка купола
Поднимите уложенный «змейкой» купол и расположите воздухозаборники купола, как показано на рисунке 11 (центральный воздухозаборник купола посередине, три правых — справа, три левых — слева).
1 — левый воздухозаборник; 2 — центральный воздухозаборник; 3 — правый воздухозаборник.
Рисунок 11 — Укладка купола

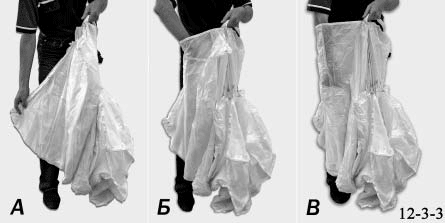

После этого положите стропы на плечо, прижав воздухозаборники к телу, «разберите» купол по каскадам на правую и левую сторону купола, как показано на рисунке 12.
Рисунок 12 — Укладка купола

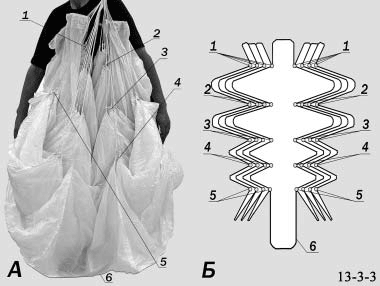

В результате купол должен иметь вид, как показано на рисунке и схеме 13.
1 — стропы
Рисунок 13 — Укладка купола

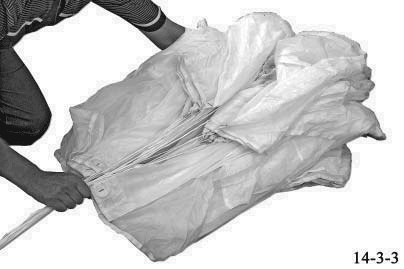

Положите купол на укладочный стол (рисунок 14).
Рисунок 14 — Укладка купола
Соедините и прижмите грузами стропы у кромки купола и свободные концы парашюта для того, чтобы купол не разваливался.

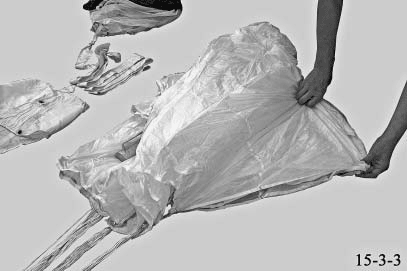

Оставляя центральный воздухозаборник в середине, расправьте три правых воздухозаборника (срезом наружу) как показано на рисунке 15.
Рисунок 15 — Укладка купола

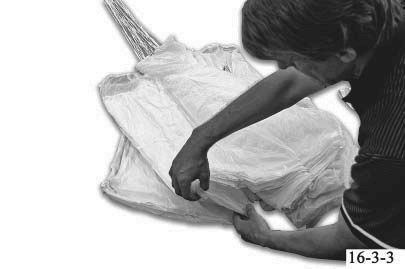

На расправленные воздухозаборники положите первое сложение (правой половины купола), разровняв его верхние полотнища (рисунок 16).
Рисунок 16 — Укладка купола

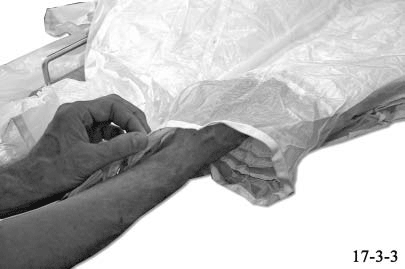

Расправьте изнутри нижние полотнища первого сложения (рисунок 17).
Рисунок 17 — Укладка купола

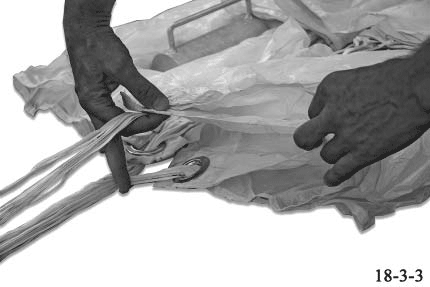

Расправьте, таким образом, три сложения справа и три сложения слева. Подтяните устройство рифления и уложите его таким образом, чтобы оно делило купол на четыре части и упиралось люверсами в ограничительные кольца, нашитые на боковые полотнища (рисунок 18).
Рисунок 18 — Укладка купола

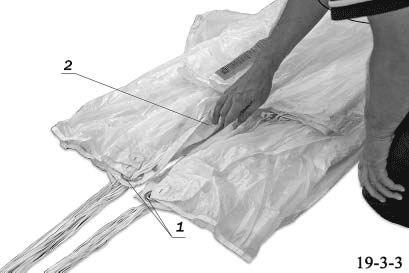

Купол должен быть разложен на две стороны так, чтобы три левых воздухозаборника и три левых сложения купола находились слева, а и три правых воздухозаборника и три правых сложения находились справа и были расправлены. Левые воздухозаборники располагаются передней кромкой налево, а правые воздухозаборники передней кромкой направо. Центральный воздухозаборник располагается внизу посередине. Задняя кромка укладывается сверху «книжкой» так, чтобы оставалось не уложенной задняя кромка, равная ширине центрального воздухозаборника. Полотно устройства рифления сложите «змейкой» и уложите посередине (рисунок 19).
1 — люверсы устройства рифления; 2 — полотно устройства рифления, сложенное «змейкой».
Рисунок 19 — Укладка купола
Откиньте два верхних сложения купола на противоположную сторону и первое сложение (сложение купола между первым и вторым рядом строп) сложите пополам, перегибая сложение вверх.
Рисунок 20 — Укладка купола

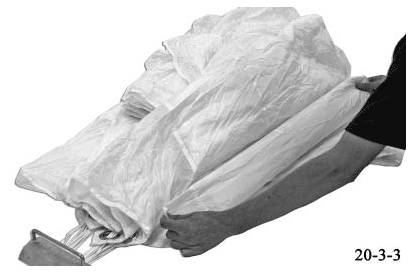

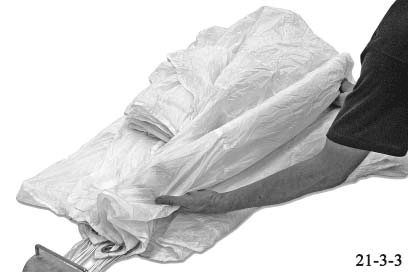

Разгладьте сложение к передней кромке (рисунок 20). Второе сложение (сложение купола между вторым и третьим рядом строп) сложите пополам, перегибая вниз (рисунок 21).
Рисунок 21 — Укладка купола

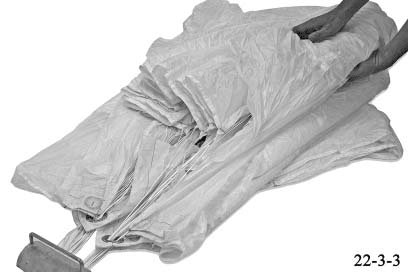

Третье сложение заверните, перегибая вниз (рисунок 22).
Рисунок 22 — Укладка купола

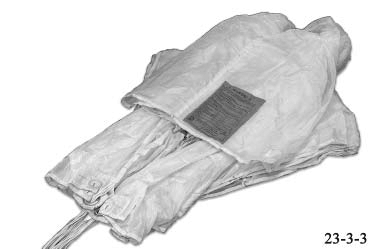

Заднюю кромку сложите сверху «книжкой» и прижмите уложенную половину грузиками. Уложите таким же образом вторую половину купола (рисунок 23).
Рисунок 23 — Укладка купола
Часть купола, расположенную ниже задней кромки, сложите зигзагом с помощью укладочных линеек (рисунок 24).
Рисунок 24 — Укладка купола
Далее необходимо задней кромкой накрыть уложенный купол до уровня люверсов устройства рифления, как показано на рисунке 25.
Рисунок 25 — Укладка купола

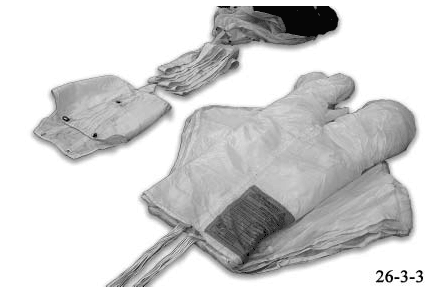

Расправьте заднее полотнище и подверните его между передней частью воздухозаборника и сложениями каскадов, как показано на рисунке 26. Затем подверните переднюю часть воздухозаборника таким образом, чтобы кромки трех правых воздухозаборников были расположены справа, а трех левых слева.
Рисунок 26 — Укладка купола
Ширина уложенного таким образом купола должна соответствовать ширине камеры запасного парашюта, как показано на рисунке 27.

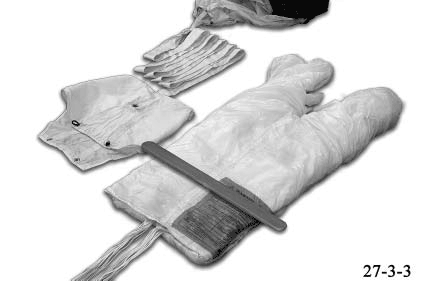

Рисунок 27 — Укладка купола
Положите укладочную линейку на уложенный купол на расстоянии от кромки купола, равном длине камеры (до центрального люверса) и поднимите оставшуюся часть купола к себе, расправьте центральный воздухозаборник и выровняйте правые и левые воздухозаборники по боковой стороне уложенного купола (рисунок 28).
Рисунок 28 — Укладка купола

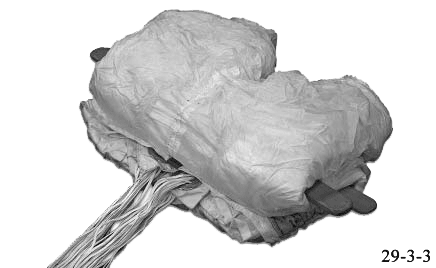

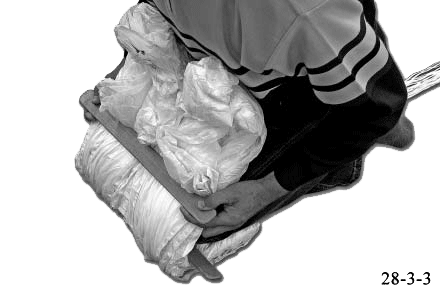

Используя вторую линейку, сложите купол зигзагообразно (рисунок 29).
Рисунок 29 — Укладка купола

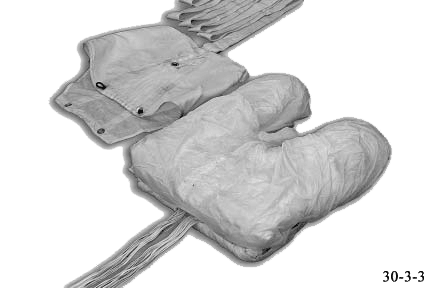

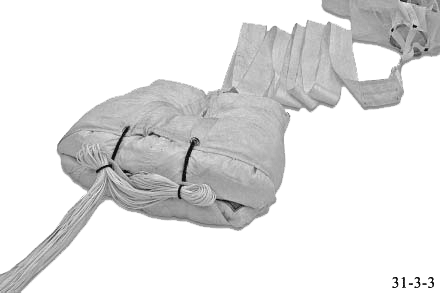

Уложенный таким образом купол (рисунок 30) уложите в камеру запасного парашюта и зачекуйте камеру пучками строп, как показано на рисунке 31.
Рисунок 30 — Укладка купола
Рисунок 31 — Укладка купола запасного парашюта в камеру
Дальнейшая укладка производится в соответствии с инструкцией по эксплуатации ранца парашютной системы.
