З-5: Вытяжное кольцо с двумя шпильками

Вытяжное кольцо (рис. 7) предназначено для ручного раскрытия ранца парашюта 3-5.

Вытяжное кольцо с двумя шпильками

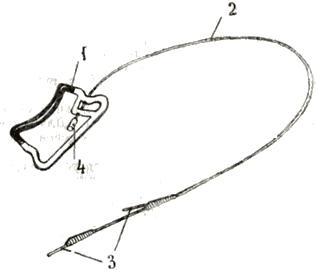

Рис. 7. Вытяжное кольцо с двумя шпильками.

Оно вкладывается в карман, расположенный на левом бо­ковом клапане.

Вытяжное кольцо состоит из корпуса кольца 1, троса 2, двух шпилек 3 и ограничителя 4. Кольцо трапециевидной формы изготовлено из стального прутка диаметром 7 мм.

Для быстрого отыскания кольца выступающая из карма­на часть его окрашена в красный цвет.

Выступы, имеющиеся на двух противоположных сторонах кольца, удерживают его в кармане на ранце. Для удобства захвата рукой ручка кольца по отношению к основанию ото­гнута на 60° и утолщена.

В кольце имеются два направляющих отверстия, через ко­торые проходит трос, заканчивающийся двумя шпильками.

Трос закреплен в кольце с помощью ограничителя.

Шпильки троса вытяжного кольца предназначены для замыкания люверсов на конусах ранца.

Шпильки троса расположены одна от другой на расстоя­нии 90 мм.

Длина каждой шпильки 32 мм.

Длина троса от ограничителя до конца последней шпиль­ки равна 615 мм.
