Устройство парашютной системы

Парашютная система состоит из 4-х основных частей:

  • подвесной системы с ранцем
  • основного (главного) парашюта
  • запасного (резервного) парашюта
  • страхующего прибора (например, Сайпрес)

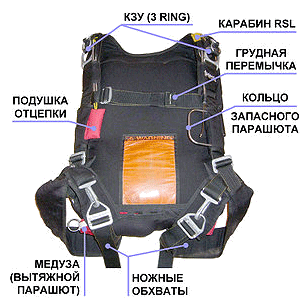

Парашютная система

Подвесная система — предназначена для:

  • соединения парашюта с парашютистом,
  • равномерного распределения нагрузки на тело парашютиста,
  • удобного размещения парашютиста при снижении и приземлении.

Материал подвесной системы — лента капроновая, ширина — 44 мм, прочность на разрыв — 2700 кг.

Состоит из:

  • двух плечевых обхватов: левого и правого,
  • двух ножных обхватов,
  • грудной перемычки.

Подвесная система крепится на теле парашютиста в трех точках с помощью специальных пряжек или карабинов — на ножных обхватах и грудной перемычке. Прочность пряжек 1200 кг.

Ранец — предназначен для укладки в него основного и запасного парашютов. Имеет раскрывающее приспособление, которое позволяет производить:

  • ручное раскрытие основного парашюта с помощью мягкого вытяжного парашюта,
  • ручное раскрытие запасного парашюта,
  • автоматическое раскрытие запасного парашюта страхующим прибором,
  • принудительное раскрытие запасного парашюта в случае отцепки парашютистом основного купола (при его отказе).

Материал ранца — кордура.

Ранец расположен на спине парашютиста. Он имеет два отсека. В нижний отсек укладывается основной парашют, а в верхний отсек — запасной парашют. Внутри каждого отсека находится Петля зачековки. Снизу к ранцу пришит Карман для вытяжного парашюта.

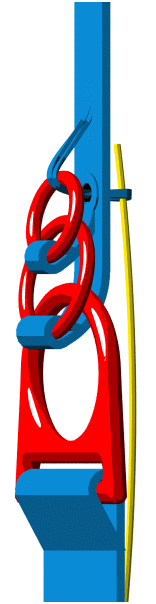

Кольцевое замковое устройство (КЗУ) — предназначено для быстрого отсоединения основного купола и находится в верхней части плечевых обхватов.

КЗУ

«Подушка» отцепки (РЕЛИЗ) — предназначена для освобождения замков КЗУ и отцепки свободных концов основного купола. Состоит из матерчатой подушки красного цвета и двух тросов желтого цвета. Расположена справа — спереди на подвесной системе, на уровне груди.

Вытяжное кольцо запасного парашюта (кольцо) — предназначено для ручного раскрытия ранца запасного парашюта. Состоит из кольца, троса, ограничителя и шпильки. Крепится в специальном кармане на подвесной системе слева — спереди на уровне груди.

Транзит («RSL») — предназначен для принудительного раскрытия запасного парашюта в случае отцепки основного. Представляет собой стренгу с быстроотстегивающимся карабином, присоединенным к свободному концу с одной стороны и кольцом, надетым на трос вытяжного кольца запасного парашюта на другой.


Парашютное снаряжение

В комплект снаряжения парашютиста также входят:

  • каска (шлем) с вмонтированным радиоприемником,
  • парашютные очки,
  • специальный парашютный комбинезон с «захватами» на руках и ногах,
  • высотомер,
  • перчатки.

Вся остальная одежда используется собственная. Основное — обувь должна быть спортивной, без каблуков и высоких платформ, подходящей по размеру, по сезону и без крючков. Одежда не должна сковывать движения парашютиста и соответствовать температуре наружного воздуха. При этом надо учитывать, что с высотой температура падает на 6-7 градусов на каждый километр.


Конструкция парашюта

Основной парашют (основной). Предназначен для управляемого снижения и безопасного приземления парашютиста.

Парашютная система

Состоит из следующих частей:

Купол — состоит из верхнего и нижнего полотнищ, соединенных между собой нервюрами, делящими купол на секции и имеет в плане форму прямоугольника. Купол имеет 9 секций. Материал купола — капрон. В эксплуатации имеется три типоразмера основных парашютов: 200, 235 и 265 кв.фт.

Слайдер — замедляет и упорядочивает наполнение купола. Этим снижается динамическая нагрузка при раскрытии парашюта. Состоит из полотнища с усилительными лентами, к которым прикреплены 4 люверса. Через эти люверсы пропущены стропы купола.

Стропы — предназначены для соединения купола со свободными концами подвесной системы и для удержания купола в нужном положении в воздушном потоке. Материал — шнур капроновый. Прочность на разрыв каждой — 270 кг.

Стропы управления — предназначены для управления куполом. Каждая стропа управления внизу заканчивается Петлями управления (клевантами), а вверху разветвляется на 4 дополнительные стропы.

Свободные концы левый и правый — служат для передачи усилия от строп на подвесную систему. Материал — лента капроновая, ширина — 44 мм, прочность на разрыв — 1800 кг. В верхней части свободных концов находятся кольца для присоединения строп купола. В нижней части каждой пары свободных концов имеются 2 металлических кольца и петля для присоединения к замку отцепки КЗУ.

Камера — предназначена для укладки в нее купола со слайдером и строп. Имеет клапан с люверсами, люверс для пропускания стренги с вытяжным парашютом и резиновые петли для укладки строп.

Вытяжной парашют (медуза) с ручкой (бобышкой) и стренгой — предназначены для вытягивания камеры с куполом и стропами из ранца. Материал медузы — капрон и капроновая сетка. Материал стренги — капроновая лента. К стренге пришита зачековочная шпилька, удерживающая отсек основного парашюта в закрытом положении.

Технические данные парашюта при соответствующем полетном весе системы (парашютист с парашютной системой):

  • скорость снижения — 5–6 м/сек.
  • скорость горизонтального перемещения вперед — до 10 м/сек.
  • время разворота на 360 — 5 сек.
  • минимальная безопасная высота применения — 600 м.
  • усилие для вытаскивания медузы — не более 11 кг.

Взаимодействие частей основного парашюта.

После вытаскивания медузы из кармана и выбрасывания её в поток, медуза наполняется воздухом, и за стренгу вытягивает шпильку из петли. Клапана ранца открываются, стренга вытягивает камеру, с уложенным в нее куполом из ранца. Стропы вытягиваются из резиновых петель камеры, камера расчековывается, и из нее выходит купол. Купол, под действием набегающего потока воздуха, преодолевая силу сопротивления слайдера, наполняется. Слайдер, под действием натяжения строп, скользит по стропам вниз, к свободным концам подвесной системы. Полное наполнение купола происходит за время порядка 3х секунд.

Парашют начинает планирующий спуск в режиме средней горизонтальной скорости вперед — 3 5 м/сек. (пока не расчекованы стропы управления), при этом вертикальная скорость снижения — 4 5 м/сек.

При наполнении купола скорость падения парашютиста замедляется с 50 м/сек. до 4 м/сек. Это замедление скорости падения парашютист ощущает как динамический рывок. Усилие от купола передается по стропам и свободным концам на ленты подвесной системы.

Запасной парашют (ПЗ, «запаска»).

Предназначен для управляемого снижения и безопасного приземления парашютиста в случае отказа основного купола. Купол имеет в плане форму прямоугольника и состоит из верхнего и нижнего полотнищ, соединенных между собой нервюрами, делящими купол на секции. Купол имеет 7 секций. Материал купола — капрон. В эксплуатации имеется три типоразмера запасных парашютов: 193, 215 и 220 кв.фт. Цвета куполов: белый.

Устройство частей запасного парашюта аналогично устройству основного парашюта.

Технические данные:

  • скорость снижения — 5 м/сек.;
  • скорость горизонтального перемещения вперед — 1-8 м/сек.;
  • минимальная безопасная высота применения — 300 м.
  • усилие для выдергивания кольца ручного раскрытия ПЗ — не более 16 Кг.

Взаимодействие частей запасного парашюта.

Запасной парашют применяется в случае отказа основного парашюта. Наиболее надежная работа запасного парашюта обеспечивается при полной отцепке купола основного парашюта.

Подушка отцепки расположена справа на подвесной системе, на уровне груди. Для отцепки парашютист выдергивает подушку отцепки обеими руками на всю длину и выбрасывает ее. При этом из КЗУ одновременно выходят два троса и освобождают свободные концы с отказавшим куполом основного парашюта.

Сразу после отцепки необходимо обеими руками выдернуть кольцо запасного парашюта, расположенное слева на подвесной системе, на уровне груди. При этом шпилька выходит из петли зачековки и освобождает клапана ранца запасного парашюта.

Примечание: Прежде чем взяться руками за подушку отцепки и кольцо ПЗ, необходимо обязательно найти их взглядом!

Стоит отметить, что хотя при отцепке основного парашюта, транзит принудительно выдернет шпильку запасного парашюта, но надеяться на это не следует и в любом случае необходимо самостоятельно выдернуть кольцо запасного парашюта!

Вытяжной парашют под действием пружины «выпрыгивает» в поток, наполняется и за стренгу вытягивает камеру, с уложенным в нее куполом, из ранца. Дальнейшее открытие происходит аналогично куполу основного парашюта. Полное наполнение купола запасного парашюта происходит за время, не более 2-х секунд.

Камера запасного парашюта, в отличие от основного, не прикреплена к верхней оболочке купола и при открытии вместе с вытяжным парашютом полностью «улетают», что повышает безопасность при открытии ПЗ.
