ВРЕМЕННОЙ ПАРАШЮТНЫЙ ПРИБОР АД-3У-Д-165


Назначение и устройство составных частей

Временной парашютный прибор АД-3У-Д-165 предназначен для открытия двухконусного замка основного парашюта через 3 с после выдергивания гибкой шпильки и используется как средство страховки при совершении прыжков с парашютом. Отсутствие в составе АД-ЗУ-Д-165 анероидного устройства отличает его от ППК-У и определяет условия применения.

Прибор пыленепроницаем, устойчив к воздействию внешней среды и гарантирует срабатывание во всем диапазоне тактико-технических данных.


Тактико-технические данные

Диапазон температур, °С±60
Диапазон времени срабатывания, с3
Усилие силовых пружин во взведенном состоянии, кг (Н), не менее28 (274,4 Н)
Рабочий ход вытяжного троса, мм70 ±3
Максимально допустимая перегрузка, единиц12
Срок службы, лет12
Масса прибора, кг0,8
Гарантийное количество срабатываний, раз500
Технический ресурс срабатываний, раз1000

Части прибора АД-3У-Д-165

АД-ЗУ-Д-165 состоит из корпуса, часового механизма, вытяжного устройства, инструмента и паспорта.

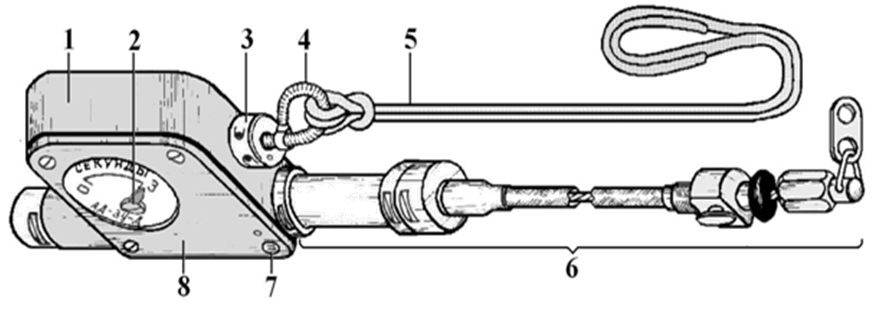

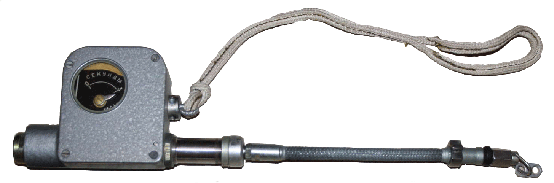

ВРЕМЕННОЙ ПАРАШЮТНЫЙ ПРИБОР АД-3У-Д-165

1 — корпус; 2 — часовой механизм; 3 — затвор; 4 — гибкая шпилька; 5 — шнур включения парашютного прибора; 6 — вытяжное устройство; 7 — пломба; 8 — крышка

Корпус служит для размещения и обеспечения взаимодействия часового механизма и вытяжного устройства.

Корпус представляет собой металлическую коробку, закрывающуюся крышкой, которая прикрепляется к нему четырьмя винтами. На винт, расположенный рядом с отверстием под штифт, ставится свинцовая пломба.

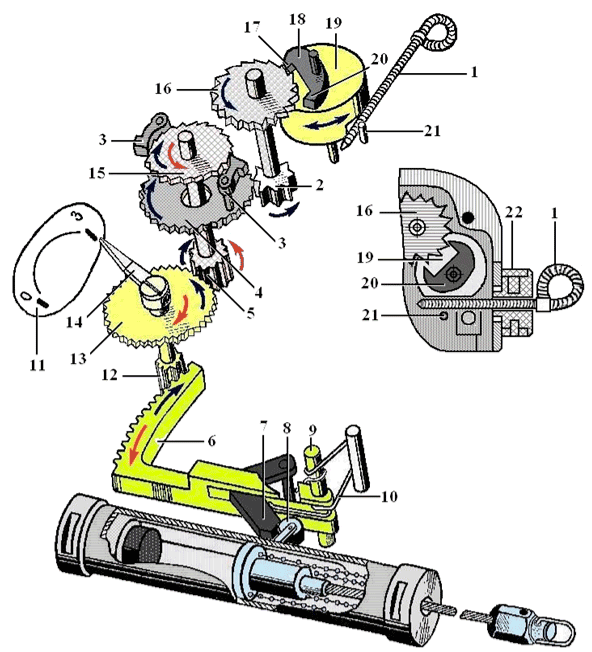

Часовой механизм парашютного прибора АД-3У-Д

Часовой механизм обеспечивает срабатывание прибора по истечении заданного времени.

Часовой механизм парашютного прибора АД-3У-Д

  • 1 — гибкая шпилька;
  • 2 — триб анкерного колеса;
  • 3 — собачки малые;
  • 4 — промежуточное колесо;
  • 5 — триб промежуточного колеса;
  • 6 — сектор;
  • 7 — собачка;
  • 8 — ролик;
  • 9 — ось сектора;
  • 10 — возвратная пружина сектора;
  • 1 — циферблат;
  • 12 — триб ходового колеса;
  • 13 — ходовое колесо;
  • 14 — стрелка;
  • 15 — храповое колесо;
  • 16 — анкерное колесо;
  • 17 — входная паллета;
  • 18 — анкерная скоба;
  • 19 — баланс;
  • 20 — выходная паллета;
  • 21 — упор;
  • 22 — затвор

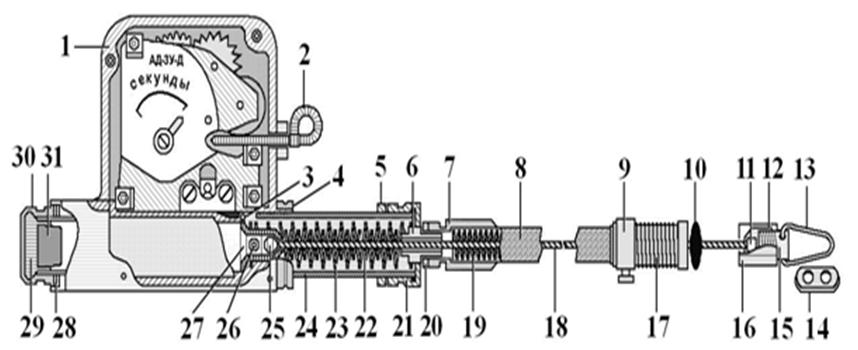

Вытяжное устройство парашютного прибора АД-3У-Д

Вытяжное устройство приводит в действие часовой механизм и раскрывает двухконусный замок парашютной системы.

Вытяжное устройство парашютного прибора АД-3У-Д

  • 1 — корпус;
  • 2 — гибкая шпилька;
  • 3 — ролик;
  • 4, 5, 20 — гайка специальная;
  • 6 — вкладыш сорозащитный;
  • 7 — втулка наконечника;
  • 8 — оплетка шланга;
  • 9 — хомут с байонетным штифтом;
  • 10 — амортизатор;
  • 11 — наконечник троса малый;
  • 12 — хомут;
  • 13 — петля;
  • 14 — серьга;
  • 15 — специальный винт;
  • 16 — специальная гайка;
  • 17 — резьба;
  • 18 — трос;
  • 19 — пружина шланга;
  • 21 — колпачок;
  • 22 — внутренняя пружина;
  • 23 — наружная пружина;
  • 24 — направляющая трубка;
  • 25 — наконечник троса большой;
  • 26 — пробка;
  • 27 — поршень;
  • 28 — прокладки;
  • 29 — оправа амортизатора;
  • 30 — колпачок;
  • 31 — амортизатор

Инструмент и принадлежности применяются для удобства работы с парашютными приборами.

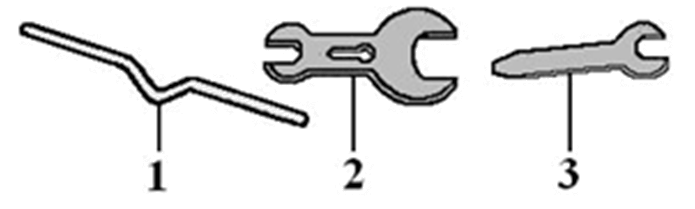

Инструмент и принадлежности

1 — стремя; 2,3 — ключи гаечные

В инструменты и принадлежности входят:

  • стремя;
  • большой двухсторонний ключ;
  • малый ключ;
  • отвертка;
  • гибкая шпилька;
  • шнур включения прибора.
