ППК-У и ППК-1М: Проверка в установке для приборов типа КАП
В комплект установки для проверки приборов типа КАП входят барокамера с пультом управления,
Примечание. В некоторые комплекты вместо ртутного манометра входит высотомер
При проверке одного прибора его размещают в барокамере 1 (см. рис. 34). При проверке большего количества приборов целесообразно произвести некоторые доработки, для чего надо изготовить два кронштейна для размещения на каждом из них по два прибора (рис. 35) и прикрепить их к дну барокамеры 3. На боковых стенках барокамеры необходимо установить приспособления для выдергивания гибких шпилек. Приспособление нужно изготовить согласно рис. 36 и указаниям, данным при проверке в приборе Гарфа. При этом следует учесть, что концы тросов, расположенные в барокамере, должны иметь раздвоения для двух крючков, при помощи которых трос соединяется с ушками гибких шпилек каждой пары приборов.
Рис. 34. Схема размещения прибора типа ППК в установке
1 — барокамера; 2 — соленоид; 3 — приставка; 4 — крючок гибкой шпильки; 5 — пульт управления установки УМА-1; 6 — прибор типа ППК; 7 — сердечник соленоида подвижный.

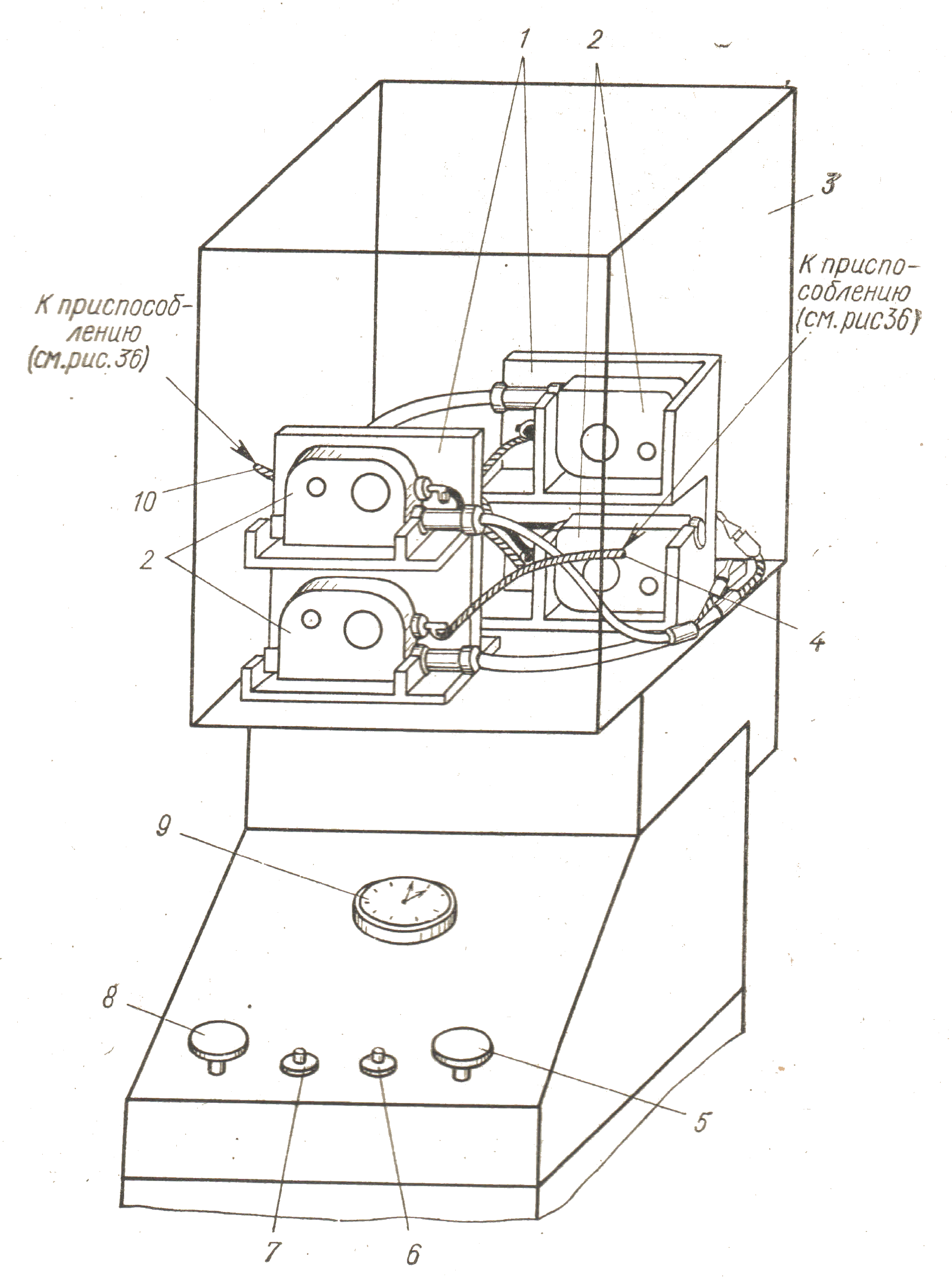

Рис. 35. Схема размещения четырех приборов типа ППК в установке для проверки приборов типа КАП:
1 — кронштейн; 2 — прибор типа ППК; 3 — барокамера; 4 — трос с крючками для двух гибких шпилек; 5 — кран вакуума; 6 — кнопка включения секндомера; 7 — кнопка включения соленоида; 8 — кран выпуска; 9 — высотомер; 10 — трос с крючками для двух гибких шпилек.
Штуцеры приспособлений (см. рис. 36) следует размещать на боковых стенках барокамеры так, чтобы они располагались в плоскости приборов примерно на одинаковом расстоянии от центров отверстий под гибкие шпильки. При этом ребра жесткости камеры нарушать не следует.
Рис. 36. Приспособление для герметизации штуцера с тросом, соединенным гибкой шпилькой:
1 — трос; 2 — штуцер; 3 — корпус барокамеры; 4 — шайба металлическая; 5 — гайка; 6 — шланг резиновый; 7 — наконечник троса; 8 — прокладка резиновая.
Для обеспечения надежной эксплуатация
Рис. 32. Пневматическая схема установки для проверки приборов типа ППК по шкале высот:
1 — кран баллонов; 2 — трубопровод; 3 — кран вакуума; 4 — кран выпуска; 5 — высотомер (типа ВД); 6 — вариометр (типа ВАР); 7 — барокамера; 8 — баллон; 9 — высотомер (типа ВД) для контроля вакуума в баллоне; 10 — вакуум-насос.
Кран 1 вакуум-насоса 10 целесообразно смонтировать на пульте управления барокамеры 7.
В качестве камеры форвакуума можно использовать
Для контроля степени вакуума в баллоне к последнему нужно подключить высотомер 9, размещенный на пульте управления.
В случае выхода из строя ртутного манометра (попадание воздуха в пространство над ртутью, загрязнение ртути и трубки, выплескивание ртути и пр.) можно использовать двухстрелочный высотомер. Высотомер, как и вариометр, нужно смонтировать на подставке (см. рис. 38) и выполнить указания, данные при проверке в установке УМА-1.
Рис. 38. Схема размещения прибора типа ППК по шкале высот в приборе Гарфа:
1 — вариометр (типа ВАР); 2 — вибратор (зуммер); 3 — высотомер двухстрелочный (типа ВД); 4 — кран вакуума; 5 — камера форвакуума (предварительного вакуума); 6 — прибор типа ППК; 7 — кран выпуска в камеру форвакуума; 8 — кран, соединяющий барокамеру с атмосферой.
Примечание. Для определения годности барометра нужно периодически (не реже одного раза в месяц) сверять его показания с барометрическим давлением дня, запрошенным на метеостанции, без поправки на температуру ртути.
